申请日2015.11.24
公开(公告)日2016.03.02
IPC分类号B01D29/01; B01D29/64; B01D29/94
摘要
本发明属于处理垃圾渗沥液的环保设备技术领域，具体涉及一种垃圾渗沥液过滤器，包括壳体和固定安装于壳体左端的驱动装置，在壳体的上部设置有进水口，壳体的下部设置有出水口，所述垃圾渗沥液过滤器还包括设置有芯轴的螺旋清扫推进器，芯轴上设置有轴向向右旋转的螺旋，所述驱动装置安装在芯轴的左端，芯轴的右端穿过壳体上设置的压盖深入到壳体内，芯轴的右端沿螺旋方向依次为清扫段和脱水段，在脱水段右侧沿芯轴轴向对应的壳体上设置有排出杂质的出料口，所述出料口设置有用来调整出料口大小的调节装置。本发明能够方便的调整渗沥液中排出的杂质的含水量，避免了杂质含水量多而引起的二次污染。
权利要求书
1.一种垃圾渗沥液过滤器，包括壳体和固定安装于壳体左端的驱动装置，在壳体的上部设置有进水口，壳体的下部设置有出水口，其特征在于：所述垃圾渗沥液过滤器还包括设置有芯轴的螺旋清扫推进器，芯轴的右端设置有轴向向右旋转的螺旋，所述驱动装置安装在芯轴的左端，芯轴的右端穿过壳体上设置的压盖转动安装在壳体内，芯轴的右端沿螺旋方向依次为清扫段和脱水段，在脱水段右侧沿芯轴轴向对应的壳体上设置有排出杂质的出料口，所述出料口设置有用来调整出料口大小的调节装置。
2.根据权利要求1所述的垃圾渗沥液过滤器，其特征在于：所述调节装置包括竖向设置的出料口挡板门和弹簧座、水平设置连接出料口挡板门和弹簧座的弹簧、螺栓和底座，所述出料口挡板门为圆锥端伸入出料口、圆锥底部设置在出料口外的圆锥形，螺栓与弹簧平行设置，螺栓的左端固定连接出料口挡板门的圆锥底座，螺栓的右端穿过弹簧座并与底座螺纹连接，螺栓的右端端部设置有与螺栓配合的螺母。
3.根据权利要求1所述的垃圾渗沥液过滤器，其特征在于：所述清扫段的螺旋外径上设置有毛刷组件，出水口设置于清扫段下部的壳体上，在清扫段和出水口的中间设置有覆盖出水口的过滤网，所述毛刷组件的末端与过滤网相贴合。
4.根据权利要求3所述的垃圾渗沥液过滤器，其特征在于：所述壳体包括内壳和外壳，所述芯轴的右端转动安装在内壳内，所述进水口的下部设置有内壳进水口，所述过滤网设置在内壳上，所述出水口设置在过滤网下部的外壳上。
5.根据权利要求1所述的垃圾渗沥液过滤器，其特征在于：所述脱水段的芯轴为直径向右减小的锥度为25°的锥形。
6.根据权利要求1所述的垃圾渗沥液过滤器，其特征在于：在芯轴的清扫段和脱水段之间设置有通过螺旋力对杂质进行压缩的压缩段。
7.根据权利要求1所述的垃圾渗沥液过滤器，其特征在于：所述驱动装置包括安装在芯轴左端的轴承箱体，所述轴承箱体内设置有与芯轴配合的轴承和推力轴承，所述轴承箱体的两端设置有轴承端盖。
8.根据权利要求1所述的垃圾渗沥液过滤器，其特征在于：所述毛刷组件为钢丝刷。
说明书
一种垃圾渗沥液过滤器
技术领域
本发明属于处理垃圾渗沥液的环保设备技术领域，具体涉及一种垃圾渗沥液过滤器。
背景技术
渗沥液(又称渗滤液)是垃圾焚烧发电厂在垃圾堆放发酵过程中，由于压实和有机物分解的作用，垃圾中所含的水分、污染物和杂质将随水分溶出而形成。垃圾渗滤液是一种成分复杂的高浓度有机废水，若不加处理而直接排放，可使地面水体缺氧、水质恶化、富营养化，威胁饮用水和工农业用水水源，使地下水丧失利用价值，有机污染物进入食物链将直接威胁人类健康，因此，为保护环境为目的，对渗滤液进行处理是必不可少的。
垃圾渗沥液的处理方法一般包括物理化学法和生物法，物理化学法主要利用活性炭吸附、化学沉淀、密度分离、化学氧化、化学还原、离子交换、膜渗析、气提及湿式氧化法等多种方法，生物法分为好氧生物处理、厌氧生物处理以及它们二者的结合三种方法，好氧处理包括活性污泥法、曝气氧化池、好氧稳定塘、生物转盘和滴滤池等;厌氧处理包括上向流污泥床、厌氧固定化生物反应器、混合反应器及厌氧稳定塘等。这上面的两种处理方法均要求通过一定的处理设备进行处理，但由于垃圾渗沥液含有污染物、发酵物等的颗粒较大的杂质，若不能有效过滤，会使后续的渗沥液处理设备堵塞，会影响渗沥液处理设备的正常运行。
现有的传统过滤器一般包括壳体，壳体内设置有一端与驱动装置相连的主轴，在壳体的上、下端分别开设有进水口和出水口，壳体的另外一端为出料口，壳体内一般设置有过滤网，垃圾渗沥液由进水口进入壳体，过滤的杂质从出料口排出，过滤后的液体有出水口排出，这样能够将垃圾渗沥液的杂质排出，消除了后续垃圾渗沥液处理设备容易堵塞的隐患，但是这样的垃圾渗沥液过滤器的出料口排出的杂质的含水量较多，杂质排出后仍然具有二次污染的隐患，需要再次的脱水处理。
发明内容
本发明的目的是提供一种能够控制垃圾渗沥液过滤出的杂质的含水量，避免杂质因含水量大而引起的二次污染隐患的垃圾渗沥液过滤器。
本发明垃圾渗沥液所采取的技术方案是：

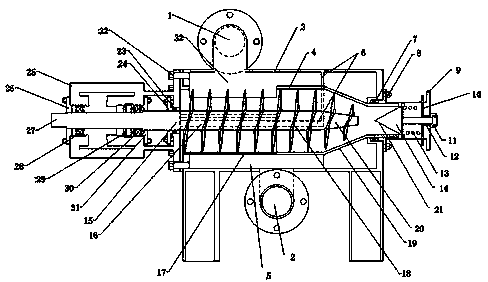

一种垃圾渗沥液过滤器，包括壳体和固定安装于壳体左端的驱动装置，在壳体的上部设置有进水口，壳体的下部设置有出水口，所述垃圾渗沥液过滤器还包括设置有芯轴的螺旋清扫推进器，芯轴的右端设置有轴向向右旋转的螺旋，所述驱动装置安装在芯轴的左端，芯轴的右端穿过壳体上设置的压盖转动安装在壳体内，芯轴的右端沿螺旋方向依次为清扫段和脱水段，在脱水段右侧沿芯轴轴向对应的壳体上设置有排出杂质的出料口，所述出料口设置有用来调整出料口大小的调节装置。
所述调节装置包括竖向设置的出料口挡板门和弹簧座、水平设置连接出料口挡板门和弹簧座的弹簧、螺栓和底座，所述出料口挡板门为圆锥端伸入出料口、圆锥底部设置在出料口外的圆锥形，螺栓与弹簧平行设置，螺栓的左端固定连接出料口挡板门的圆锥底座，螺栓的右端穿过弹簧座并与底座螺纹连接，螺栓的右端端部设置有与螺栓配合的螺母。
所述清扫段的螺旋外径上设置有毛刷组件，出水口设置于清扫段下部的壳体上，在清扫段和出水口的中间设置有覆盖出水口的过滤网，所述毛刷组件的末端与过滤网相贴合。
所述壳体包括内壳和外壳，所述芯轴的右端转动安装在内壳内，所述进水口的下部设置有内壳进水口，所述过滤网设置在内壳上，所述出水口设置在过滤网下部的外壳上。
所述脱水段的芯轴为直径向右减小的锥度为25°的锥形。
在芯轴的清扫段和脱水段之间设置有通过螺旋力对杂质进行压缩的压缩段。
所述驱动装置包括安装在芯轴左端的轴承箱体，所述轴承箱体内设置有与芯轴配合的轴承和推力轴承，所述轴承箱体的两端设置有轴承端盖。
所述毛刷组件为钢丝刷。
本发明的有益效果是：垃圾渗沥液由进水口进入壳体，利用螺旋推进器的螺旋力使渗沥液搅拌并转动，搅拌之后的渗沥液中的水通过内壳上设置的过滤网流出外壳并从出水口流出，杂质则落在过滤网上，通过螺旋推进器上设置的钢丝刷随螺旋力将杂质清扫到压缩段进行压缩，而后杂质在脱水段再次脱水，最后从出料口排出，可以方便的去除垃圾渗沥液中的杂质;在出料口出还设置有用于控制出料口大小的调节装置，这样可以通过控制出料口的大小来控制杂质中的含水量，避免了排出的杂质含水量高而引起的二次污染的问题;整个过滤过程简单且效率高;过滤之后的渗沥液杂质量小，避免了堵塞后续的过滤设备。
