申请日2015.11.24
公开(公告)日2016.01.20
IPC分类号C02F11/00; C02F11/06
摘要
本发明涉及一种生化污泥减量一体化设备，包括污泥浓缩池、催化反应器，污泥浓缩池内的污泥通过输送泵输送至催化反应器内，催化反应器的污泥排出口与污泥浓缩池相连接，污泥浓缩池内经臭氧催化氧化破解的污泥通过第一输送管道送至脱水机进行脱水处理，污泥浓缩池内经臭氧催化氧化破解后的上清液通过第二输送管道输送至高频臭氧发生管与冷却系统相连接进行回用。气液固三相在催化反应器中混合均匀且高速反应，经过破解后的污泥上清液回流至原生化系统中高频臭氧发生管与冷却系统相连接，由于该废水及部分污泥经过臭氧催化氧化处理后，其生化性能大幅度提高，因此在该段厌氧、好氧工艺中可以大幅度提高混合废水及部分浓缩池中污泥的消解，从而达到整体系统产泥量的下降。
权利要求书
1.一种生化污泥减量一体化设备，其特征在于：包括用于污泥浓缩处理的污泥浓缩池以及用于污泥进行臭氧催化氧化破解污泥的催化反应器，污泥浓缩池内的污泥通过输送泵输送至催化反应器内，催化反应器的污泥排出口与污泥浓缩池相连接，污泥浓缩池内经臭氧催化氧化破解的污泥通过第一输送管道送至脱水机进行脱水处理，污泥浓缩池内经臭氧催化氧化破解后的上清液通过第二输送管道输送至厌氧、好氧、好氧反应池进行回用。
2.根据权利要求1所述的生化污泥减量一体化设备，其特征在于：催化反应器与用于产生臭氧的高频臭氧发生管相连接，高频臭氧发生管与对空气进行除水的除水装置相连接，除水装置与对空气进行除油的除油装置相连接，除油装置与对空气进行压缩的空气压缩机相连接。
3.根据权利要求2所述的生化污泥减量一体化设备，其特征在于：高频臭氧发生管与冷却系统相连接。
4.根据权利要求3所述的生化污泥减量一体化设备，其特征在于：除水装置为干燥塔构成，除油装置为除油塔构成，高频臭氧发生管内设置有冷却管件，冷却系统包括冷却水箱和冷却水箱内设置的蒸发器，冷却水箱的入水口与冷却管件的出水口相连接，冷却水箱的出水口与冷却管件的入水口通过冷却水泵相连接，蒸发器与制冷压缩机、冷凝器相连接组成制冷剂的回用回路，冷却水箱内还设置有空气盘管，空气盘管的入口与空气压缩机相连接，空气盘管的出口与除油塔相连接，除油塔与干燥塔相连接，干燥塔的空气出口与高频臭氧发生管相连接。
说明书
一种生化污泥减量一体化设备
技术领域
本发明涉及污泥处理领域，具体涉及一种生化污泥减量一体化设备。
背景技术
目前市场上针对生化污泥的最终处理手段主要有填埋和焚烧两种手段，随着国家对污泥的控制，企业排出污泥的单价一直以升高的趋势，增加了企业的运营成本。在现阶段随着企业急需控制自身所产污泥产量的需求下，不断涌现出新的污泥减量处理技术：如生物调节法、微波破解法、催化湿式氧化法(CWAO)、超声波法以及催化臭氧氧化法等。现有技术均已在实验室中已经实现，但是在工业化进程中出现许多目前难以解决的问题。比如生物调节法在工业应用中，对微生物的控制需严格把控，且不同水质对其把控的要求不一样，很容易出现微生物大量死亡的情况，CWAO技术在工业应用中未能解决设备腐蚀问题，超声波和微波法目前也只停留在实验室中，工业应用还没有完全成熟，而催化臭氧氧化法在工业中未能解决设备的稳定性及效率低下，设备故障率超高等等原因，限制了以上诸多技术的市场推广及应用。
发明内容
本发明的目的就是提供一种生化污泥减量一体化设备，其可应用于催化臭氧氧化法，提高污泥的处理效率。
为实现上述目的，本发明采用了以下技术方案：
一种生化污泥减量一体化设备，其特征在于：包括用于污泥浓缩处理的污泥浓缩池以及用于污泥进行臭氧催化氧化破解污泥的催化反应器，污泥浓缩池内的污泥通过输送泵输送至催化反应器内，催化反应器的污泥排出口与污泥浓缩池相连接，污泥浓缩池内经臭氧催化氧化破解的污泥通过第一输送管道送至脱水机进行脱水处理，污泥浓缩池内经臭氧催化氧化破解后的上清液通过第二输送管道输送至厌氧、好氧、好氧反应池进行回用。

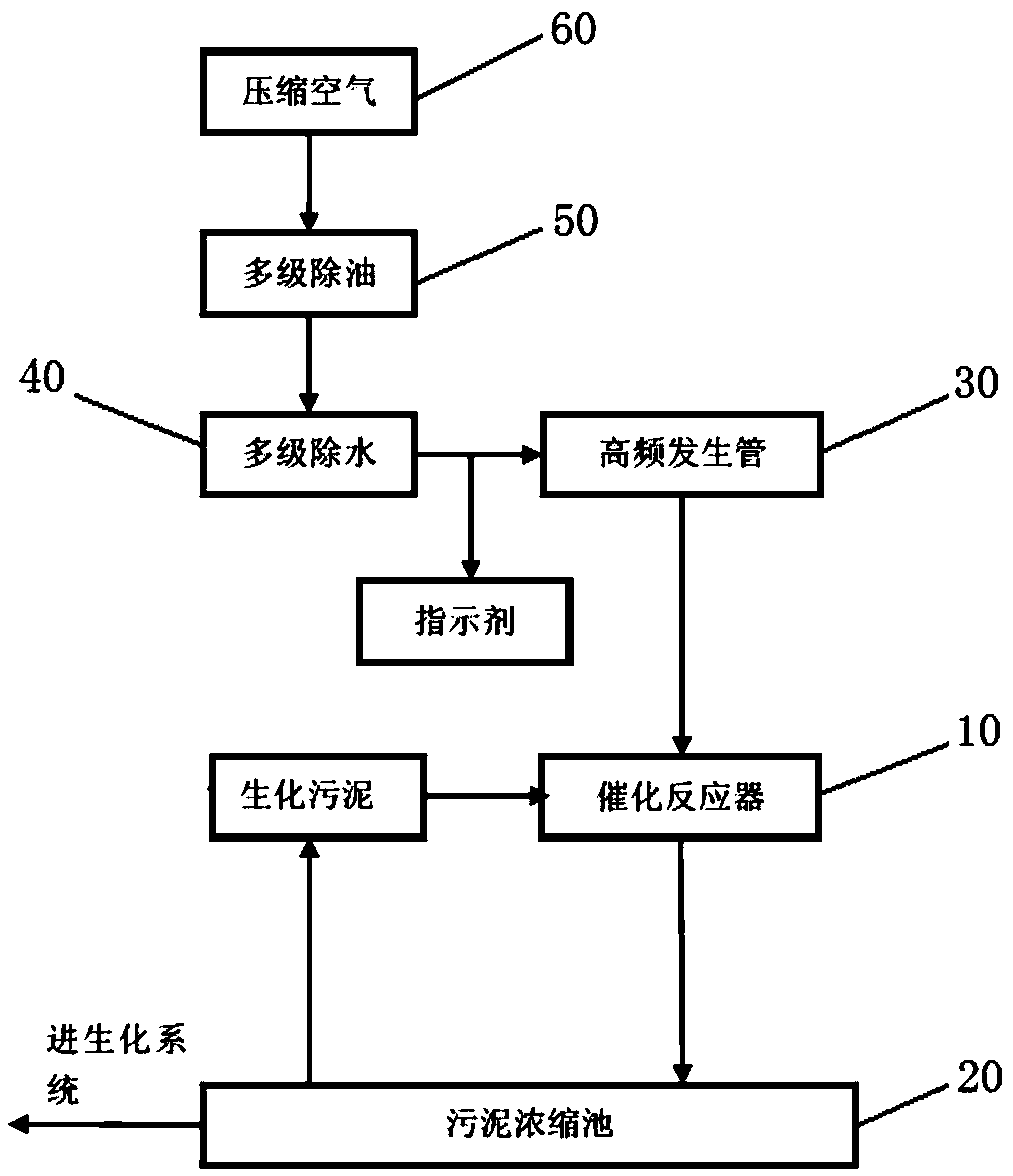

具体的方案为：催化反应器与用于产生臭氧的高频臭氧发生管相连接，高频臭氧发生管与对空气进行除水的除水装置相连接，除水装置与对空气进行除油的除油装置相连接，除油装置与对空气进行压缩的空气压缩机相连接;高频臭氧发生管与冷却系统相连接;除水装置为干燥塔构成，除油装置为除油塔构成，高频臭氧发生管内设置有冷却管件，冷却系统包括冷却水箱和冷却水箱内设置的蒸发器，冷却水箱的入水口与冷却管件的出水口相连接，冷却水箱的出水口与冷却管件的入水口通过冷却水泵相连接，蒸发器与制冷压缩机、冷凝器相连接组成制冷剂的回用回路，冷却水箱内还设置有空气盘管，空气盘管的入口与空气压缩机相连接，空气盘管的出口与除油塔相连接，除油塔与干燥塔相连接，干燥塔的空气出口与高频臭氧发生管相连接。
上述技术方案中，污泥浓缩池中生化污泥通过泵进入催化反应器，同时催化反应器底部以射流的方式将高频臭氧发生管中的高浓度臭氧吸入催化反应器，气液固三相在催化反应器中混合均匀且高速反应，反应后的泥水混合物回流至污泥浓缩池，同时池内底部经过反应处理后的污泥去脱水机进行排泥处理，同时经过破解后的污泥上清液及部分浓缩池中的污泥回流至原生化系统中高频臭氧发生管与冷却系统相连接，由于该废水及部分污泥经过催化臭氧高级氧化工艺处理后，进入该反应器中的废水其生化性能大幅度提高，因此在该段厌氧、好氧、好氧工艺中可以大幅度提高混合废水及部分浓缩池中污泥的消解，从而达到整体系统产泥量的下降，从根本上解决了污泥减量的问题。
