申请日2017.11.09
公开(公告)日2018.01.19
IPC分类号C02F1/28; C02F1/00; C02F103/44
摘要
本发明公开了一种用于洗车店的全自动智能控制污水回收再利用装置，包括条形承载基座，所述条形承载基座上表面固定连接条形空心承载盒，所述条形空心承载盒内设有全自动污水回收机构，所述条形承载基座上表面且位于条形空心承载盒外侧固定连接多组支撑立柱，多组所述支撑立柱上表面固定连接与条形空心承载盒上表面相搭接的条形承载板，所述条形承载基座下表面设有固定机构。本发明的有益效果是，一种使用比较方便，便于通过控制，将正洗车的水进行自动回收，再进行过滤吸附，使其便于重复利用，便于上车，便于收集水的装置。
摘要附图
权利要求书

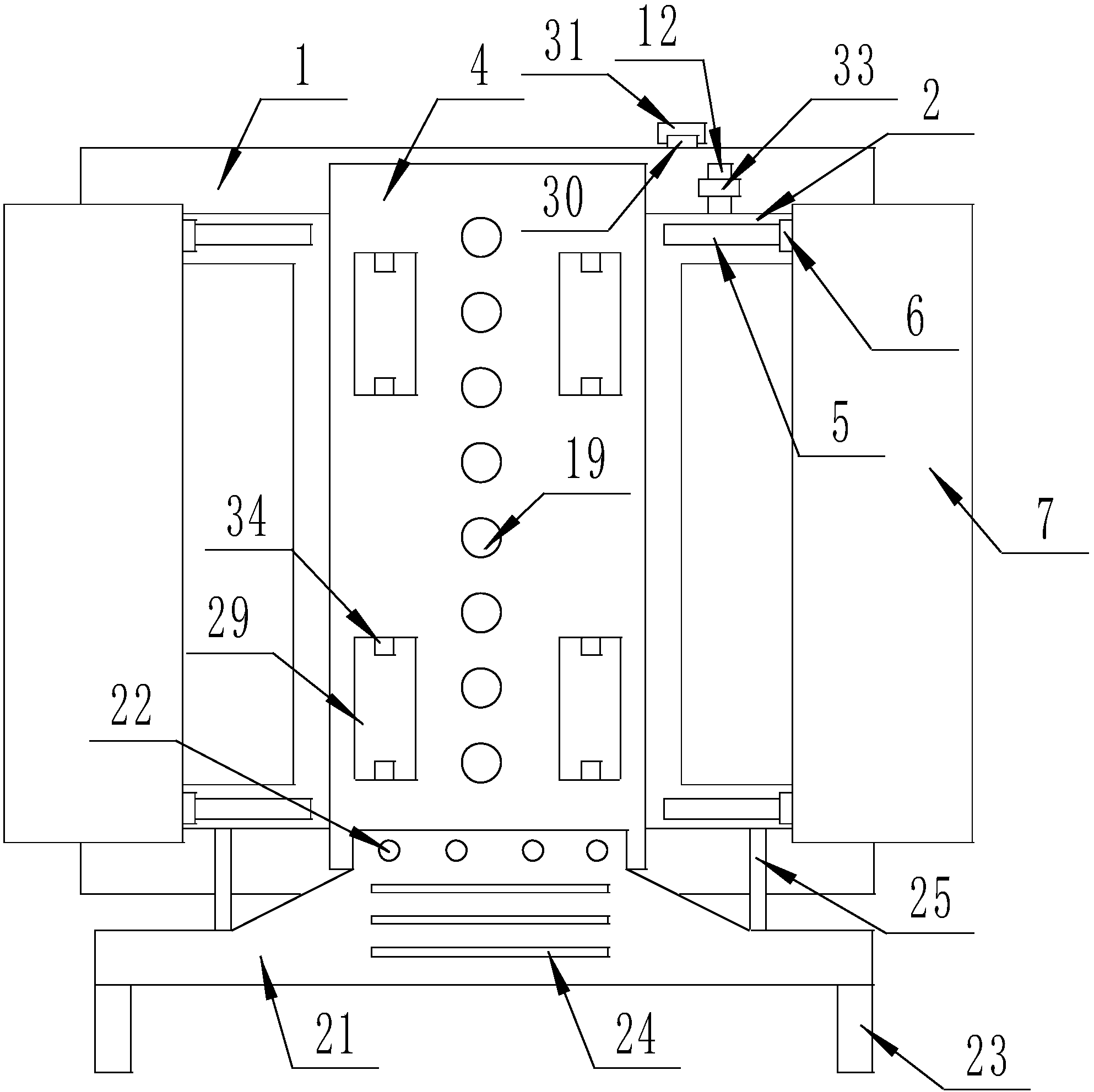

1.一种用于洗车店的全自动智能控制污水回收再利用装置，包括条形承载基座(1)，其特征在于，所述条形承载基座(1)上表面固定连接条形空心承载盒(2)，所述条形空心承载盒(2)内设有全自动污水回收机构，所述条形承载基座(1)上表面且位于条形空心承载盒(2)外侧固定连接多组支撑立柱(3)，多组所述支撑立柱(3)上表面固定连接与条形空心承载盒(2)上表面相搭接的条形承载板(4)，所述条形承载基座(1)下表面设有固定机构，所述条形承载基座(1)前表面设有与条形承载板(4)上表面相搭接的倾斜承载机构，所述全自动污水回收机构由加工在条形空心承载盒(2)上表面边缘处且位于条形承载板(4)两侧的一组一号条形开口、嵌装在每个一号条形开口两相对侧表面上的一组滑道(5)、设置在每个滑道(5)内的电控防水小车(6)、铰链连接在每组电控防水小车(6)上表面且与所对应一号条形开口相匹配的条形遮挡板(7)、固定连接在条形空心承载盒(2)两相对侧表面上的多个水平支撑板(8)、固定连接在每个水平支撑板(8)上表面的电控推动杆(9)、套装在每个电控推动杆(9)上的弹性防水层(10)、固定连接在每个电控推动杆(9)上端面且与所对应条形遮挡板(7)下表面相对应的推动基座(11)、设置在条形空心承载盒(2)下端侧表面上的排水管(12)、固定连接在条形空心承载盒(2)内下表面的且与排水管(12)相对应的倾斜传送板(13)、固定连接在条形空心承载盒(2)内且靠近排水管(12)处的承载筛网筐(14)、固定连接在承载筛网筐(14)两相对侧表面上的一组折形固定片(15)、设置在每个折形固定片(15)且与条形空心承载盒(2)内侧表面之间的一组固定螺钉(16)、设置在承载筛网筐(14)侧表面上的摆动筛网挡门(17)、设置在承载筛网筐(14)内的活性炭吸附层(18)、加工在条形承载板(4)上表面中心处的若干个一号进水口、嵌装在每个一号进水口且伸入条形空心承载盒(2)内的进水管(19)共同构成的，所述倾斜承载机构由固定连接在条形承载基座(1)前表面且与条形承载基座(1)相匹配的三角支撑块(20)、固定连接在三角支撑块(20)上表面且与条形承载板(4)上表面相搭接的折形承载板(21)、设置在折形承载板(21)上表面且与条形承载板(4)上表面之间的两组固定钉(22)、固定连接在折形承载板(21)两端面上的限位板(23)、固定连接在折形承载板(21)前表面的若干个条形防滑凸起(24)、设置在条形空心承载盒(2)前表面且与折形承载板(21)后表面之间的两组支撑承载杆(25)共同构成的。
2.根据权利要求1所述的一种用于洗车店的全自动智能控制污水回收再利用装置，其特征在于，所述固定机构由固定连接在条形承载基座(1)下表面边缘处的多组折形支撑腿(26)、设置在每个折形支撑腿(26)内上表面且与条形承载基座(1)之间的一组螺钉(27)、加工在每个折形支撑腿(26)上表面的一组定位孔、固定连接在条形承载基座(1)下表面且位于多组折形支撑腿(26)之间且与折形支撑腿(26)相匹配的两组条形支撑架(28)共同构成的。
3.根据权利要求1所述的一种用于洗车店的全自动智能控制污水回收再利用装置，其特征在于，多组所述支撑立柱(3)的数量为6-9组，且两两相对放置。
4.根据权利要求1所述的一种用于洗车店的全自动智能控制污水回收再利用装置，其特征在于，所述条形承载板(4)的宽度小与条形空心承载盒(2)的宽度。
5.根据权利要求1所述的一种用于洗车店的全自动智能控制污水回收再利用装置，其特征在于，所述条形承载板(4)上表面加工两组轮子凹槽(29)。
6.根据权利要求1所述的一种用于洗车店的全自动智能控制污水回收再利用装置，其特征在于，所述条形承载基座(1)侧表面嵌装市电接口(30)，所述市电接口(30)内嵌装防水密封塞(31)。
7.根据权利要求1所述的一种用于洗车店的全自动智能控制污水回收再利用装置，其特征在于，多个所述水平支撑板(8)的数量为8-10个，每相邻一组所述水平支撑板(8)之间的距离相同。
8.根据权利要求1所述的一种用于洗车店的全自动智能控制污水回收再利用装置，其特征在于，每个所述水平支撑板(8)下表面与条形空心承载盒(2)侧表面之间均设有倾斜支撑杆(32)。
9.根据权利要求1所述的一种用于洗车店的全自动智能控制污水回收再利用装置，其特征在于，所述排水管(12)上套装电磁阀门(33)。
10.根据权利要求5所述的一种用于洗车店的全自动智能控制污水回收再利用装置，其特征在于，每个所述轮子凹槽(29)内两相对侧表面上均嵌装伸入条形空心承载盒(2)内的通管(34)。
说明书
一种用于洗车店的全自动智能控制污水回收再利用装置
技术领域
本发明涉及污水回收利用领域，特别是一种用于洗车店的全自动智能控制污水回收再利用装置。
背景技术
污水回收利用，就是将污水进行整体回收，通过将内部的杂质过滤或者吸附，将剩余的水再次利用的操作。
随着社会不断的发展，人们的生活也逐步的改善，经济变好，越来越多的人出行都会有私家车，私家车由于直接的暴露在空气中，天气的变化是多样的，时间长了，车的表面就会很脏，为了不影响美观，需要定期的进行清理，传统中车主会选择自行清洗或者将车送到专业的洗车行进行清洗，对于自行洗车，使用的水是比较少的，对于洗车行来说，每次洗完车，水的使用量是比较大的，其中水直接流入下水道，直接排放，比较的浪费，如果将洗车的水直接的回收就利用，也是不行的，如果人工参与过多，人工强度就是比较大的，因此为了解决这些问题，设计一种全自动进行回收水的装置是很有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种用于洗车店的全自动智能控制污水回收再利用装置。
实现上述目的本发明的技术方案为，一种用于洗车店的全自动智能控制污水回收再利用装置，包括条形承载基座，所述条形承载基座上表面固定连接条形空心承载盒，所述条形空心承载盒内设有全自动污水回收机构，所述条形承载基座上表面且位于条形空心承载盒外侧固定连接多组支撑立柱，多组所述支撑立柱上表面固定连接与条形空心承载盒上表面相搭接的条形承载板，所述条形承载基座下表面设有固定机构，所述条形承载基座前表面设有与条形承载板上表面相搭接的倾斜承载机构，所述全自动污水回收机构由加工在条形空心承载盒上表面边缘处且位于条形承载板两侧的一组一号条形开口、嵌装在每个一号条形开口两相对侧表面上的一组滑道、设置在每个滑道内的电控防水小车、铰链连接在每组电控防水小车上表面且与所对应一号条形开口相匹配的条形遮挡板、固定连接在条形空心承载盒两相对侧表面上的多个水平支撑板、固定连接在每个水平支撑板上表面的电控推动杆、套装在每个电控推动杆上的弹性防水层、固定连接在每个电控推动杆上端面且与所对应条形遮挡板下表面相对应的推动基座、设置在条形空心承载盒下端侧表面上的排水管、固定连接在条形空心承载盒内下表面的且与排水管相对应的倾斜传送板、固定连接在条形空心承载盒内且靠近排水管处的承载筛网筐、固定连接在承载筛网筐两相对侧表面上的一组折形固定片、设置在每个折形固定片且与条形空心承载盒内侧表面之间的一组固定螺钉、设置在承载筛网筐侧表面上的摆动筛网挡门、设置在承载筛网筐内的活性炭吸附层、加工在条形承载板上表面中心处的若干个一号进水口、嵌装在每个一号进水口且伸入条形空心承载盒内的进水管共同构成的，所述倾斜承载机构由固定连接在条形承载基座前表面且与条形承载基座相匹配的三角支撑块、固定连接在三角支撑块上表面且与条形承载板上表面相搭接的折形承载板、设置在折形承载板上表面且与条形承载板上表面之间的两组固定钉、固定连接在折形承载板两端面上的限位板、固定连接在折形承载板前表面的若干个条形防滑凸起、设置在条形空心承载盒前表面且与折形承载板后表面之间的两组支撑承载杆共同构成的。
所述固定机构由固定连接在条形承载基座下表面边缘处的多组折形支撑腿、设置在每个折形支撑腿内上表面且与条形承载基座之间的一组螺钉、加工在每个折形支撑腿上表面的一组定位孔、固定连接在条形承载基座下表面且位于多组折形支撑腿之间且与折形支撑腿相匹配的两组条形支撑架共同构成的。
多组所述支撑立柱的数量为6-9组，且两两相对放置。
所述条形承载板的宽度小与条形空心承载盒的宽度。
所述条形承载板上表面加工两组轮子凹槽。
所述条形承载基座侧表面嵌装市电接口，所述市电接口内嵌装防水密封塞。
多个所述水平支撑板的数量为8-10个，每相邻一组所述水平支撑板之间的距离相同。
每个所述水平支撑板下表面与条形空心承载盒侧表面之间均设有倾斜支撑杆。
所述排水管上套装电磁阀门。
每个所述轮子凹槽内两相对侧表面上均嵌装伸入条形空心承载盒内的通管。
利用本发明的技术方案制作的用于洗车店的全自动智能控制污水回收再利用装置，一种使用比较方便，便于通过控制，将正洗车的水进行自动回收，再进行过滤吸附，使其便于重复利用，便于上车，便于收集水的装置。
