申请日2017.11.10
公开(公告)日2018.03.06
IPC分类号B01J20/24; B01J20/30; C02F1/28; C02F1/62; C02F1/58; D06M11/45; D06M11/79; D06M13/123; D06M13/188; D06M15/03; D06M15/15
摘要
本发明公开一种多吸附基环保水处理整理液，包括以下质量份数的原料制备：壳聚糖2～5份、海藻酸钠3～7份、2wt%的乙酸水溶液80～100份、明胶10～15份、戊二醛2～3份、水合稀土氧化物1～3份、白炭黑2～4份。本发明还公开使用上述多吸附基环保水处理整理液制备复合面料的方法以及的一种水处理装置。本发明具有吸附量大、吸附对象广的优点。

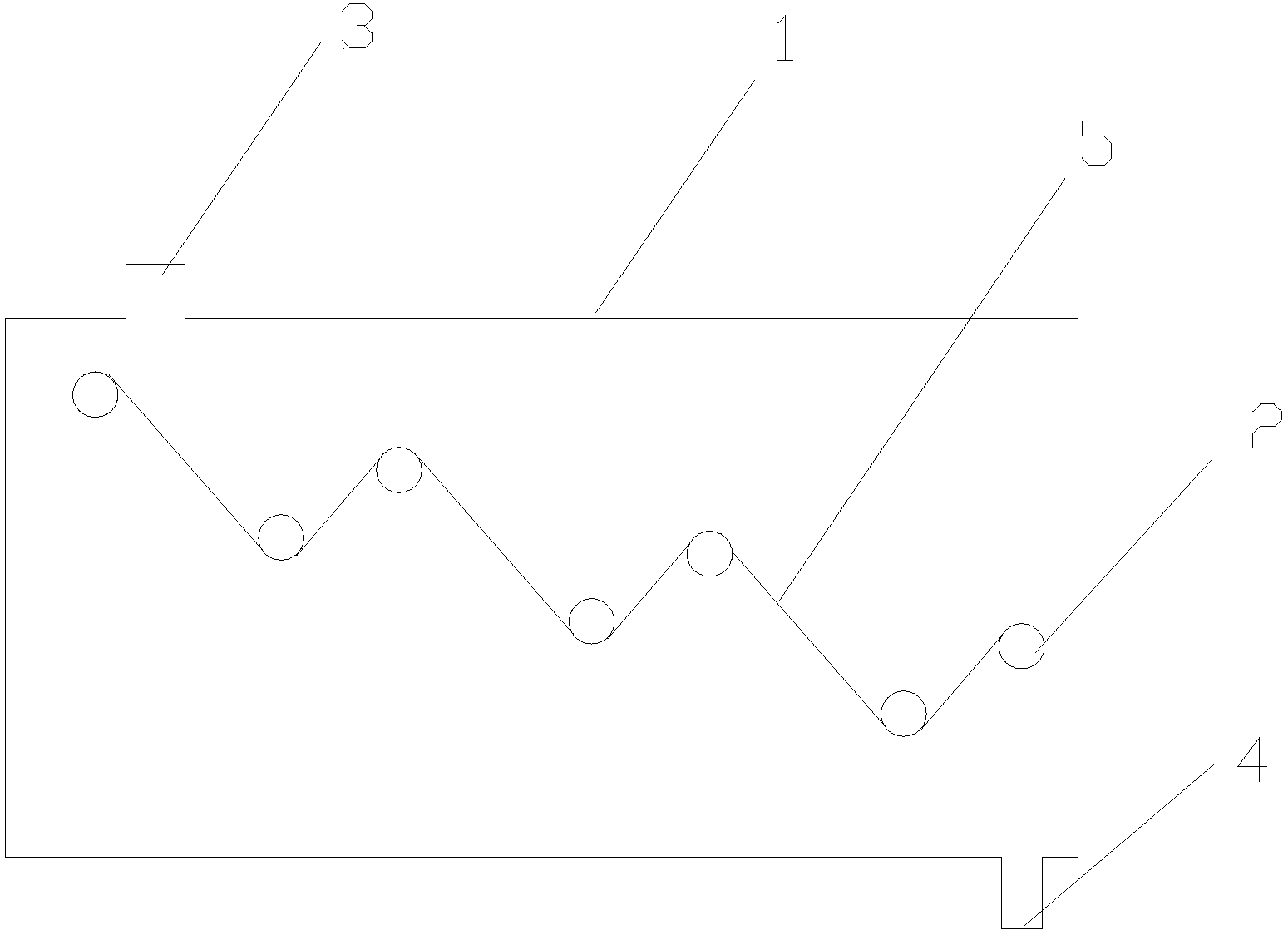

摘要附图
权利要求书
1.一种多吸附基环保水处理整理液，其特征在于，包括以下质量份数的原料制备：壳聚糖2～5份、海藻酸钠3～7份、2wt%的乙酸水溶液80～100份、明胶10～15份、戊二醛2～3份、水合稀土氧化物1～3份、白炭黑2～4份。
2.根据权利要求1所述的多吸附基环保水处理整理液，其特征在于，包括以下质量份数的原料制备：壳聚糖3份、海藻酸钠4份、2wt%的乙酸水溶液95份、明胶12份、戊二醛2份、水合稀土氧化物2份、白炭黑2份。
3.一种使用如权利要求1-2任一项所述的多吸附基环保水处理整理液制备复合面料的方法，包括以下步骤：
(1)将白炭黑研磨至其粒径为200～500nm的白炭黑粉末，烘干;
(2)将稀土硝酸盐水溶液加热直至其呈粘稠状，再自然冷却后，粉碎，得到前驱体;将该前驱体超声两次，每次20min，沉淀、过滤，研磨、烘干后，得到其粒径为200～500nm水合稀土氧化物;
(3)将壳聚糖加入至2wt%的乙酸水溶液中，在50～60℃下搅拌2～3h至澄清溶液，再加入海藻酸钠，搅拌1h后，得到海藻酸钠-壳聚糖混合溶液;
(4)将步骤(1)的白炭黑粉末、步骤(2)中的水合稀土氧化物、明胶、戊二醛加入至步骤(3)中的海藻酸钠-壳聚糖混合溶液中，在80～85℃下搅拌30～40min后，得到多吸附基环保水处理整理液;
(5)将步骤(4)的吸附基环保水处理整理液涂覆至PP机织布上，焙烘后，得到复合面料。
4.根据权利要求1所述的制备复合面料的方法，其特征在于，所述稀土硝酸盐为硝酸钇或硝酸铈或硝酸镧的一种。
5.根据权利要求1所述的制备复合面料的方法，其特征在于，所述超声用的溶液为无水酒精。
6.根据权利要求1所述的制备复合面料的方法，其特征在于，所述步骤(5)中的涂覆厚度为20～200丝，涂覆量为30～200g/m2，焙烘温度为60～75℃，焙烘时间为3～5min。
7.一种水处理装置，其特征在于，包括容纳桶体，所述容纳桶体的顶部开设有进水口，底部开设有出水口;所述容纳桶体的内部空腔设置有若干根导辊，所述若干根导辊自上而下分布;多吸附基环保水处理复合面料能依次穿过所述若干根导辊并形成波浪状;
所述多吸附基环保水处理复合面料包括至PP机织布以及涂覆在所述PP机织布表面的多吸附基环保水处理整理液;
所述多吸附基环保水处理整理液包括以下质量份数的原料制备：壳聚糖2～5份、海藻酸钠3～7份、2wt%的乙酸水溶液80～100份、明胶10～15份、戊二醛2～3份、水合稀土氧化物1～3份、白炭黑2～4份。
8.根据权利要求7所述的一种水处理装置，其特征在于，在所述多吸附基环保水处理复合面料径向的两边分别粘合有橡胶条，在所述桶体的内部空腔上开设有与所述橡胶条配合的槽体，所述橡胶条能插合在所述槽体中。
9.根据权利要求8所述的一种水处理装置，其特征在于，在所述橡胶条的表面呈凹凸结构，所述槽体的内壁的结构与所述橡胶条其表面的结构适配。
10.根据权利要求8或9所述的一种水处理装置，其特征在于，在所述橡胶内填充有铁丝。
说明书
多吸附基环保水处理复合面料的制备方法
技术领域
本发明涉及功能性纺织品技术领域，尤其涉及多吸附基环保水处理复合面料的制备方法。
背景技术
废水包括工业废水、生活废水两种。其中，工业废水中含有重金属离子，生活废水中存在大量的磷离子。过量的磷离子会导致水体的富营养化;而重金属离子进入人体后，蓄积于肾脏和肝脏中，使再吸收发生障碍，会导致蛋白尿、氨基酸尿和糖尿等病变的产生。因此，无论是工业废水还是生活废水都需要进行过滤、吸附处理。
现有技术的废水处理的处理方式，包括以下几种，其一，采用传统的过滤网对废水过滤，该方式利用网孔将水与其中的杂质进行分离，而对废水中可溶性的污染物且达不到去除的效果，该方式一般设置在废水预处理阶段。其二，采用化学沉淀的方式对废水进行处理，利用化学反应，使可溶性污染物发生沉降，通过静置、过滤，实现水体的净化。由于该方式需要投入化学药剂，能容易造成水体的二次污染。其三，采用生物降解的方式对水体中的污染源进行降解，该方式一般适用于AO池，一方面需要比较苛刻的控制条件，另一方面，处理对象存在针对性，对无机物的处理效果不好。
发明内容
本发明旨在制备一种吸附量大、吸附对象广的多吸附基环保水处理复合面料的制备方法。
本发明通过以下技术手段实现解决上述技术问题的：一种多吸附基环保水处理整理液，包括以下质量份数的原料制备：壳聚糖2～5份、海藻酸钠3～7份、2wt%的乙酸水溶液80～100份、明胶10～15份、戊二醛2～3份、水合稀土氧化物1～3份、白炭黑2～4份。
优选地，包括以下质量份数的原料制备：壳聚糖3份、海藻酸钠4份、2wt%的乙酸水溶液95份、明胶12份、戊二醛2份、水合稀土氧化物2份、白炭黑2份。
一种使用上述多吸附基环保水处理整理液制备复合面料的方法，包括以下步骤：
(1)将白炭黑研磨至其粒径为200～500nm的白炭黑粉末，烘干;
(2)将稀土硝酸盐水溶液加热直至其呈粘稠状，再自然冷却后，粉碎，得到前驱体;将该前驱体超声两次，每次20min，沉淀、过滤，研磨、烘干后，得到其粒径为200～500nm水合稀土氧化物;
(3)将壳聚糖加入至2wt%的乙酸水溶液中，在50～60℃下搅拌2～3h至澄清溶液，再加入海藻酸钠，搅拌1h后，得到海藻酸钠-壳聚糖混合溶液;
(4)将步骤(1)的白炭黑粉末、步骤(2)中的水合稀土氧化物、明胶、戊二醛加入至步骤(3)中的海藻酸钠-壳聚糖混合溶液中，在80～85℃下搅拌30～40min后，得到多吸附基环保水处理整理液;
(5)将步骤(4)的吸附基环保水处理整理液涂覆至PP机织布上，焙烘后，得到复合面料。
优选地，所述稀土硝酸盐为硝酸钇或硝酸铈或硝酸镧的一种。
优选地，所述超声用的溶液为无水酒精。
优选地，所述步骤(5)中的涂覆厚度为20～200丝，涂覆量为30～200g/m2，焙烘温度为60～75℃，焙烘时间为3～5min。
一种水处理装置，包括容纳桶体，所述容纳桶体的顶部开设有进水口，底部开设有出水口;所述容纳桶体的内部空腔设置有若干根导辊，所述若干根导辊自上而下分布;多吸附基环保水处理复合面料能依次穿过所述若干根导辊并形成波浪状;
所述多吸附基环保水处理复合面料包括至PP机织布以及涂覆在所述PP机织布表面的多吸附基环保水处理整理液;
所述多吸附基环保水处理整理液包括以下质量份数的原料制备：壳聚糖2～5份、海藻酸钠3～7份、2wt%的乙酸水溶液80～100份、明胶10～15份、戊二醛2～3份、水合稀土氧化物1～3份、白炭黑2～4份。
优选地，在所述多吸附基环保水处理复合面料径向的两边分别粘合有橡胶条，在所述桶体的内部空腔上开设有与所述橡胶条配合的槽体，所述橡胶条能插合在所述槽体中。
优选地，在所述橡胶条的表面呈凹凸结构，所述槽体的内壁的结构与所述橡胶条其表面的结构适配。
优选地，在所述橡胶内填充有铁丝。
本发明的优点在于：发明将具有生物相容性的绿色天然材料壳聚糖、海藻酸钠将混合，并在体系中分散经过超声处理得到的水合稀土氧化物、以及白炭黑，利用壳聚糖、海藻酸钠与pp机织布之间良好的界面作用，配合水合稀土氧化物、白炭黑良好的吸附性能，制备复合面料，通过实验，该复合面料具有良好的机械性能以及吸附性能。本发明的水合稀土氧化物由于进行了超声空化处理，其比表面积增大，吸附效果相比现有技术的稀土氧化物有所提高。
经测试，本发明的复合面料存在两个个最大吸热峰值，这两个最大吸热峰值分别位于107℃附近以及163～164℃。107℃的峰值，是整理液固化形成膜的吸热峰，而的复合面料的第二个峰值163～164℃与磷磷机织布的最大吸热峰值在同一个温度范围内，说明整理液与磷磷机织布之间只是存在机械琐合的界面作用，并未生产化学作用。同时，也说明本发明的磷磷机织布层与涂覆在其表面的整理液层之前有良好的结合牢度。
本发明的复合面料经过测试后，其质量损失率始终控制在0.35%以内，说明本发明的磷磷机织布基层与整理层之间存在良好的结合力。
