申请日2017.11.10
公开(公告)日2018.02.23
IPC分类号C02F1/52
摘要
一种从动旋转板扰动的污水处理用絮凝设备，包括池体，所述池体外侧壁上对称固定连接有两个安装座，安装座上固定连接有复位装置，两个复位装置的顶端共同固定连接有支撑板，支撑板下侧中间处固定连接有中间柱，中间柱与左侧复位装置之间设置有下压装置;所述中间柱上开设有开口朝下设置的凹槽，凹槽顶部的中间柱侧壁上均匀开设有若干喷射孔。本发明的有益效果是第二磁极和第一磁极之间的间距减小，则弹簧被压缩，弹簧对复位柱产生一个向上的反作用力，使支撑板向上运动;与此同时，第二磁极与第一磁极之间的极性相同，其间距减小时排斥力会增加，从而使第二磁极产生一个向上的作用力，进一步加强了支撑板的复位效果。

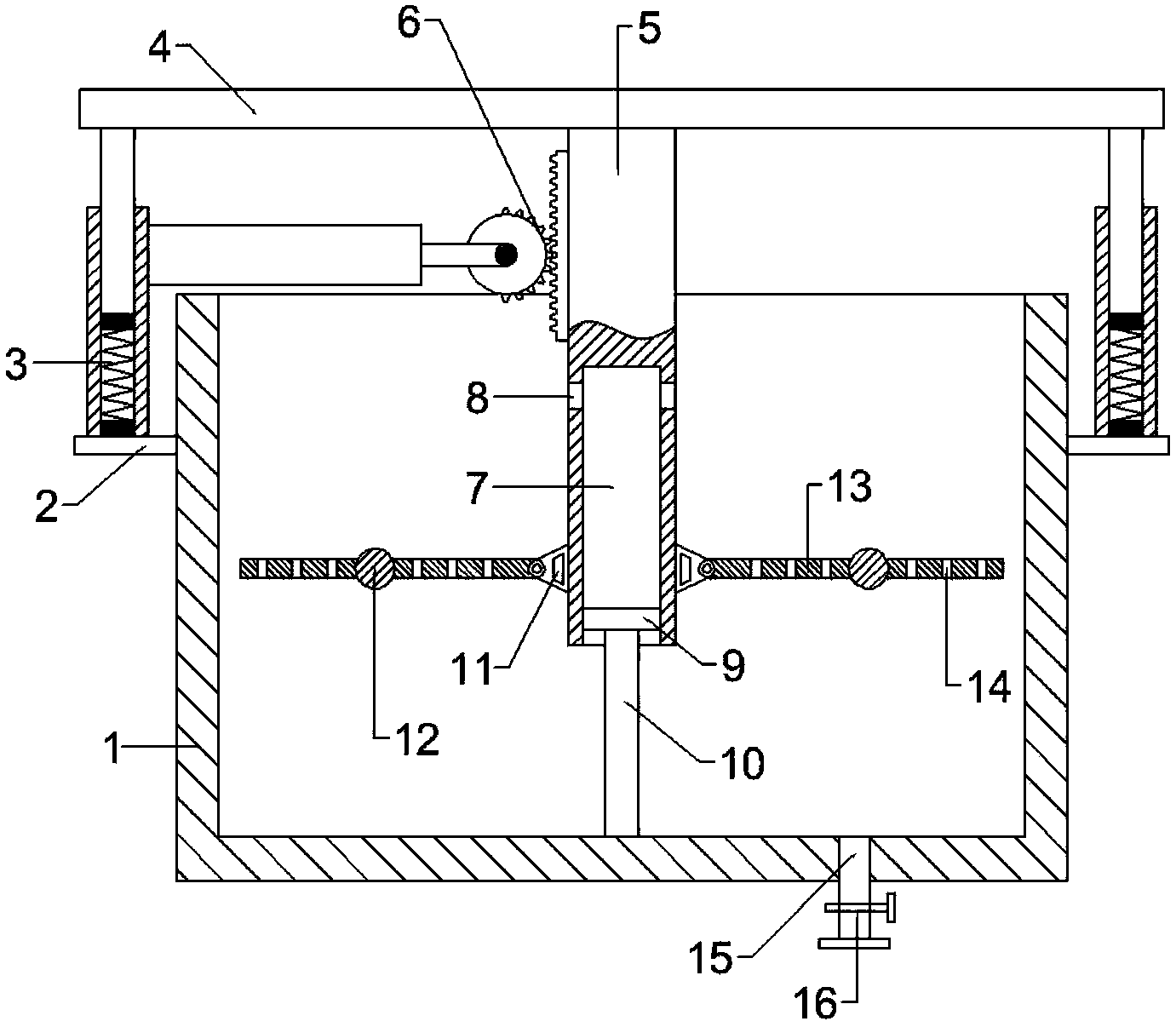

摘要附图
权利要求书
1.一种从动旋转板扰动的污水处理用絮凝设备，包括池体，其特征在于，所述池体外侧壁上对称固定连接有两个安装座，安装座上固定连接有复位装置，两个复位装置的顶端共同固定连接有支撑板，所述复位装置包括套筒，套筒底端与安装座上侧固定连接，套筒内底部固定连接有第一磁极，第一磁极上侧通过弹簧固定连接有第二磁极，第一磁极与第二磁极的极性相同，第二磁极上侧固定连接有复位柱，复位柱顶端与支撑板下侧固定连接，支撑板下侧中间处固定连接有中间柱，中间柱与左侧复位装置之间设置有下压装置，所述下压装置包括齿条，齿条固定设置在中间柱的左侧壁上，左侧的复位装置侧壁上固定连接有水平柱，水平柱右端固定连接有支撑架，支撑架上转动连接有转轴，转轴一端固定连接有电机输出轴，转轴另一端固定连接有半齿轮，半齿轮上设置有一半的轮齿，且半齿轮与齿条相啮合;所述中间柱上开设有开口朝下设置的凹槽，凹槽顶部的中间柱侧壁上均匀开设有若干喷射孔，且凹槽内设置有挤压板，挤压板下侧中间处固定连接有支撑柱;所述中间柱两侧的池体侧壁上转动连接有转动轴，转动轴上固定连接有转动板，转动板上均匀开设有若干竖直扰动通孔，且中间柱侧壁上对称固定连接有两个支承座，转动板一端与支承座转动连接。
2.根据权利要求1所述的一种从动旋转板扰动的污水处理用絮凝设备，其特征在于，所述池体顶部为敞口状。
3.根据权利要求1所述的一种从动旋转板扰动的污水处理用絮凝设备，其特征在于，所述复位柱直径等于套筒内径。
4.根据权利要求1所述的一种从动旋转板扰动的污水处理用絮凝设备，其特征在于，所述水平柱左端固定设置在左侧复位装置上的套筒侧壁上。
5.根据权利要求1所述的一种从动旋转板扰动的污水处理用絮凝设备，其特征在于，所述喷射孔的直径为2mm-5mm。
6.根据权利要求1所述的一种从动旋转板扰动的污水处理用絮凝设备，其特征在于，所述挤压板直径等于凹槽内径。
7.根据权利要求1或6所述的一种从动旋转板扰动的污水处理用絮凝设备，其特征在于，所述池体底部设置有排水通道，排水通道上设置有阀门。
说明书
一种从动旋转板扰动的污水处理用絮凝设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种从动旋转板扰动的污水处理用絮凝设备。
背景技术
近年来我国工业污水和生活污水排放量成逐年增长趋势，未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此，对于污水的处理已经迫在眉睫。污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果。
在现有技术中，在絮凝池中一般都是利用搅拌叶片来对污水进行搅拌的，当时搅拌叶片的位置仅局限在相同的位置上，难以使污水和絮凝剂得到很好的混合，导致絮凝效果较差。
发明内容
本发明的目的在于提供一种从动旋转板扰动的污水处理用絮凝设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种从动旋转板扰动的污水处理用絮凝设备，包括池体，所述池体外侧壁上对称固定连接有两个安装座，安装座上固定连接有复位装置，两个复位装置的顶端共同固定连接有支撑板，所述复位装置包括套筒，套筒底端与安装座上侧固定连接，套筒内底部固定连接有第一磁极，第一磁极上侧通过弹簧固定连接有第二磁极，第一磁极与第二磁极的极性相同，第二磁极上侧固定连接有复位柱，复位柱顶端与支撑板下侧固定连接，支撑板下侧中间处固定连接有中间柱，中间柱与左侧复位装置之间设置有下压装置，所述下压装置包括齿条，齿条固定设置在中间柱的左侧壁上，左侧的复位装置侧壁上固定连接有水平柱，水平柱右端固定连接有支撑架，支撑架上转动连接有转轴，转轴一端固定连接有电机输出轴，转轴另一端固定连接有半齿轮，半齿轮上设置有一半的轮齿，且半齿轮与齿条相啮合;所述中间柱上开设有开口朝下设置的凹槽，凹槽顶部的中间柱侧壁上均匀开设有若干喷射孔，且凹槽内设置有挤压板，挤压板下侧中间处固定连接有支撑柱;所述中间柱两侧的池体侧壁上转动连接有转动轴，转动轴上固定连接有转动板，转动板上均匀开设有若干竖直扰动通孔，且中间柱侧壁上对称固定连接有两个支承座，转动板一端与支承座转动连接。
作为本发明进一步的效果是：所述池体顶部为敞口状。
作为本发明再进一步的效果是：所述复位柱直径等于套筒内径。
作为本发明再进一步的效果是：所述水平柱左端固定设置在左侧复位装置上的套筒侧壁上。
作为本发明再进一步的效果是：所述喷射孔的直径为2mm-5mm。
作为本发明再进一步的效果是：所述挤压板直径等于凹槽内径。
作为本发明再进一步的效果是：所述池体底部设置有排水通道，排水通道上设置有阀门。
本发明的有益效果是第二磁极和第一磁极之间的间距减小，则弹簧被压缩，弹簧对复位柱产生一个向上的反作用力，使支撑板向上运动;与此同时，第二磁极与第一磁极之间的极性相同，其间距减小时排斥力会增加，从而使第二磁极产生一个向上的作用力，进一步加强了支撑板的复位效果;电机带动转轴转动，转轴带动半齿轮转动，半齿轮驱动与之相啮合的齿条向下运动，从而齿条带动中间柱向下运动，中间柱带动支撑板向下运动;当半齿轮继续转动时，半齿轮与齿条失去啮合，齿条的限位作用消失，则中间柱在复位装置的作用下上升;随后半齿轮又与齿条相啮合，带动中间柱下降，如此反复实现了中间柱反复升降;挤压板对凹槽内部进行挤压，使得凹槽内部的污水和絮凝剂能够通过喷射孔喷出，在喷出过程中不仅自身得到混合，而且还可以对外界的混合溶液进行搅拌作用，有效提高了混合效果，则提高了絮凝效果;当中间柱向下运动时，中间柱带动转动板绕转动轴转动，转动板在转动时，其上开设的竖直扰动通孔可以对污水进行扰动，提高了絮凝效果。
