申请日2017.11.10
公开(公告)日2018.02.16
IPC分类号C02F9/08
摘要
本发明提供一种工业设备用废水处理装置。所述工业设备用废水处理装置包括活性炭吸附结构;净水管;消毒结构;沉淀结构;排污结构，所述排污结构包括两个第一提手和排污箱;排污口;一级过滤结构，所述一级过滤结构包括第二提手、过滤网格、固定套、驱动结构、转轴和两个支撑板，两个所述支撑板之间设有所述转轴，所述固定套通过所述转轴与两个所述支撑板转动连接，所述过滤网格与所述固定套螺纹连接，所述驱动结构固定于所述沉淀结构，所述驱动结构与所述固定套转动连接;波纹管;进水管;液位检测结构，所述液位检测结构贯穿连接于所述固定套。本发明提供的工业设备用废水处理装置的固定废物便于清理、污水处理效果好。

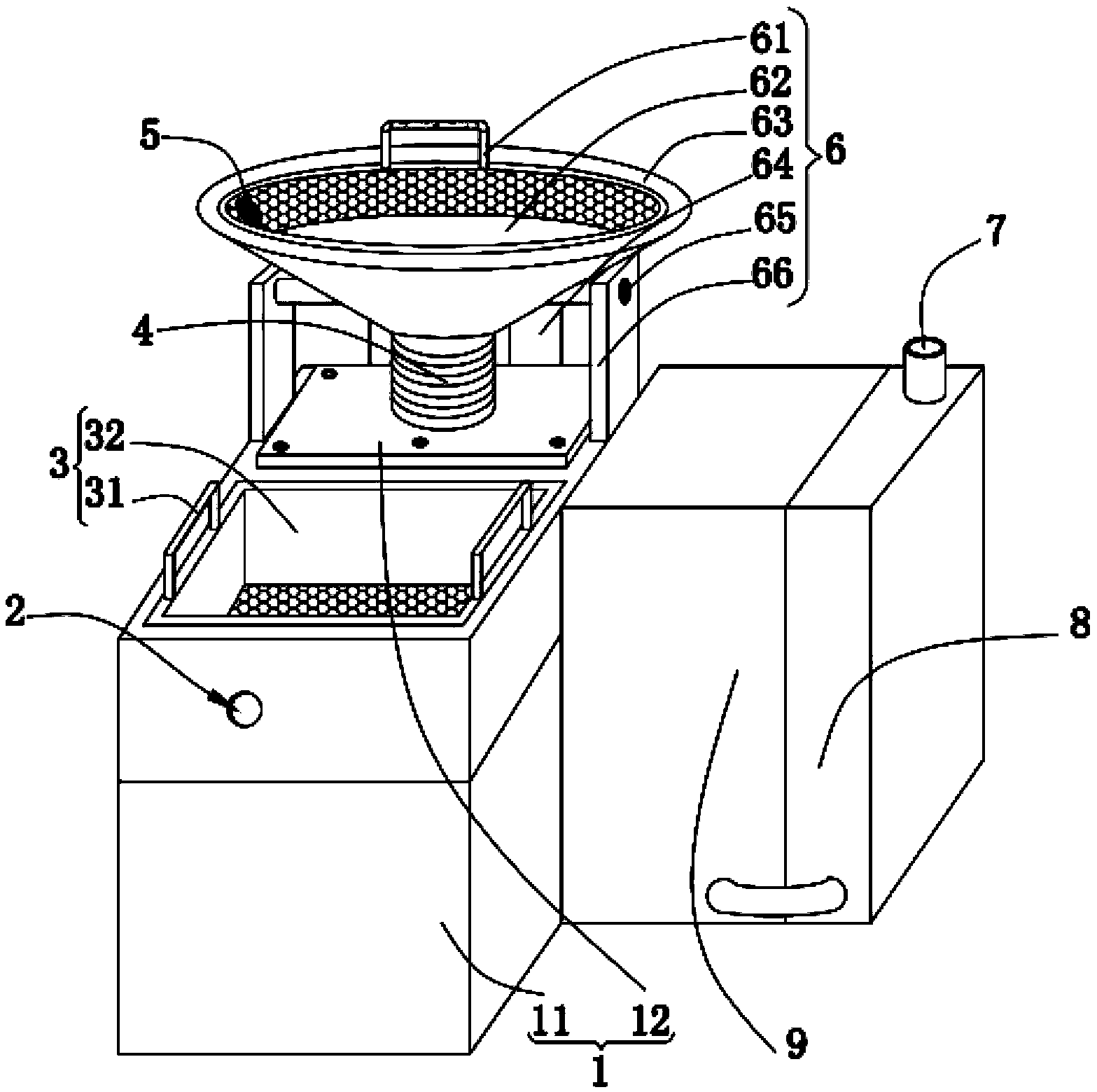

摘要附图
权利要求书
1.一种工业设备用废水处理装置，其特征在于，包括：
活性炭吸附结构;
净水管，所述净水管与所述活性炭吸附结构导通;
消毒结构，所述消毒结构与所述活性炭吸附结构导通;
沉淀结构，所述沉淀结构与所述消毒结构导通;
排污结构，所述排污结构与所述沉淀结构卡合，所述排污结构包括两个第一提手和排污箱，所述排污箱与所述沉淀结构卡合，两个所述第一提手对称固定于所述排污箱;
排污口，所述排污口贯穿于所述沉淀结构延伸至所述排污箱的内部;
一级过滤结构，所述一级过滤结构固定于所述沉淀结构，所述一级过滤结构包括第二提手、过滤网格、固定套、驱动结构、转轴和两个支撑板，两个所述支撑板对称固定于所述沉淀结构的顶端，两个所述支撑板之间设有所述转轴，所述固定套通过所述转轴与两个所述支撑板转动连接，所述过滤网格与所述固定套螺纹连接，所述第二提手固定于所述过滤网格，所述驱动结构固定于所述沉淀结构，所述驱动结构与所述固定套转动连接;
波纹管，所述波纹管贯穿连接于所述沉淀结构与所述固定套;
进水管，所述进水管贯穿于所述驱动结构延伸至所述固定套的内部;
液位检测结构，所述液位检测结构贯穿连接于所述固定套与所述过滤网格。
2.根据权利要求1所述的工业设备用废水处理装置，其特征在于，所述沉淀结构包括沉淀箱和盖板，所述沉淀箱固定于所述消毒结构，所述盖板与所述沉淀箱卡合。
3.根据权利要求2所述的工业设备用废水处理装置，其特征在于，所述波纹管与所述固定套承插式连接，且所述波纹管贯穿于所述盖板延伸至所述沉淀箱的内部。
4.根据权利要求2所述的工业设备用废水处理装置，其特征在于，所述驱动结构包括气缸、支撑架和连杆，所述支撑架固于所述沉淀箱，所述气缸固定于所述支撑架，所述连杆连接于所述气缸与所述固定套，且所述连杆与所述固定套转动连接。
5.根据权利要求2所述的工业设备用废水处理装置，其特征在于，所述消毒结构包括两块导流板、消毒箱、多个引流孔、紫外消毒室和臭氧消毒室，所述消毒箱固定于所述沉淀箱的侧壁，两块所述导流板将所述消毒箱分隔为所述紫外消毒室和所述臭氧消毒室，两块所述导流板上均设有多个所述引流孔。
6.根据权利要求5所述的工业设备用废水处理装置，其特征在于，所述活性炭吸附结构包括活性炭吸附层和吸附箱，所述吸附箱固定于所述消毒箱背离所述沉淀箱的一侧，所述消毒箱与所述沉淀箱的内部导通，所述消毒箱与所述吸附箱的内部导通，且所述吸附箱内填充有所述活性炭吸附层。
7.根据权利要求1所述的工业设备用废水处理装置，其特征在于，所述排污箱为矩形结构，且所述排污箱为底端带有网格的排污箱。
8.根据权利要求1所述的工业设备用废水处理装置，其特征在于，所述过滤网格与所述固定套均为圆台形结构，且所述过滤网格的底端为弧面结构。
9.根据权利要求1所述的工业设备用废水处理装置，其特征在于，所述液位检测结构包括接线端子、套筒、复位弹簧、压板、滑杆、活塞和接触弹片，所述套筒贯穿于所述固定套与所述过滤网格，所述套筒的一端固定有所述接线端子，所述套筒的另一端设有滑动连接的所述滑杆，所述滑杆靠近所述接线端子的一端设有所述活塞与所述接触弹片，所述滑杆背离所述活塞的一端设有所述压板，所述压板与所述活塞之间设有所述复位弹簧。
10.根据权利要求9所述的工业设备用废水处理装置，其特征在于，所述滑杆与所述压板螺纹连接，所述压板贯穿于所述过滤网格，且所述压板为弧面结构。
说明书
一种工业设备用废水处理装置
技术领域
本发明涉及工业设备技术领域，尤其涉及一种工业设备用废水处理装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，工业设备用废水处理装置的使用实现了废水的二次使用，节约了水资源。
然而传统的工业设备用废水处理装置在使用过程中初步过滤时，较大颗粒的固体垃圾清理不方便，且过滤网容易堵塞。
因此，有必要提供一种新的工业设备用废水处理装置解决上述技术问题。
发明内容
本发明解决的技术问题是提供一种自动清理固定废物、处理效果好的工业设备用废水处理装置。
为解决上述技术问题，本发明提供的工业设备用废水处理装置，包括：活性炭吸附结构;净水管，所述净水管与所述活性炭吸附结构导通;消毒结构，所述消毒结构与所述活性炭吸附结构导通;沉淀结构，所述沉淀结构与所述消毒结构导通;排污结构，所述排污结构与所述沉淀结构卡合，所述排污结构包括两个第一提手和排污箱，所述排污箱与所述沉淀结构卡合，两个所述第一提手对称固定于所述排污箱;排污口，所述排污口贯穿于所述沉淀结构延伸至所述排污箱的内部;一级过滤结构，所述一级过滤结构固定于所述沉淀结构，所述一级过滤结构包括第二提手、过滤网格、固定套、驱动结构、转轴和两个支撑板，两个所述支撑板对称固定于所述沉淀结构的顶端，两个所述支撑板之间设有所述转轴，所述固定套通过所述转轴与两个所述支撑板转动连接，所述过滤网格与所述固定套螺纹连接，所述第二提手固定于所述过滤网格，所述驱动结构固定于所述沉淀结构，所述驱动结构与所述固定套转动连接;波纹管，所述波纹管贯穿连接于所述沉淀结构与所述固定套;进水管，所述进水管贯穿于所述驱动结构延伸至所述固定套的内部;液位检测结构，所述液位检测结构贯穿连接于所述固定套与所述过滤网格。
优选的，所述沉淀结构包括沉淀箱和盖板，所述沉淀箱固定于所述消毒结构，所述盖板与所述沉淀箱卡合。
优选的，所述波纹管与所述固定套承插式连接，且所述波纹管贯穿于所述盖板延伸至所述沉淀箱的内部。
优选的，所述驱动结构包括气缸、支撑架和连杆，所述支撑架固于所述沉淀箱，所述气缸固定于所述支撑架，所述连杆连接于所述气缸与所述固定套，且所述连杆与所述固定套转动连接。
优选的，所述消毒结构包括两块导流板、消毒箱、多个引流孔、紫外消毒室和臭氧消毒室，所述消毒箱固定于所述沉淀箱的侧壁，两块所述导流板将所述消毒箱分隔为所述紫外消毒室和所述臭氧消毒室，两块所述导流板上均设有多个所述引流孔。
优选的，所述活性炭吸附结构包括活性炭吸附层和吸附箱，所述吸附箱固定于所述消毒箱背离所述沉淀箱的一侧，所述消毒箱与所述沉淀箱的内部导通，所述消毒箱与所述吸附箱的内部导通，且所述吸附箱内填充有所述活性炭吸附层。
优选的，所述排污箱为矩形结构，且所述排污箱为底端带有网格的排污箱。
优选的，所述过滤网格与所述固定套均为圆台形结构，且所述过滤网格的底端为弧面结构。
优选的，所述液位检测结构包括接线端子、套筒、复位弹簧、压板、滑杆、活塞和接触弹片，所述套筒贯穿于所述固定套与所述过滤网格，所述套筒的一端固定有所述接线端子，所述套筒的另一端设有滑动连接的所述滑杆，所述滑杆靠近所述接线端子的一端设有所述活塞与所述接触弹片，所述滑杆背离所述活塞的一端设有所述压板，所述压板与所述活塞之间设有所述复位弹簧。
优选的，所述滑杆与所述压板螺纹连接，所述压板贯穿于所述过滤网格，且所述压板为弧面结构。
与相关技术相比较，本发明提供的工业设备用废水处理装置具有如下有益效果：
本发明提供一种工业设备用废水处理装置，所述固定套与所述支撑板转动连接，当工业废水将所述过滤网格堵塞时，水位到达所述液位检测结构时，所述驱动结构接通，然后所述驱动结构推动所述固定套绕所述转轴转动，将固体颗粒垃圾倒入所述排污箱内，实现所述过滤网格的自动清理，当废液水位低于所述液位检测结构时，所述驱动结构断开，所述固定套复位，所述过滤网格与所述固定套均为圆台形结构，当所述过滤网格局部堵塞时，污水从较高的位置排水，提高了污水过滤效率。
