申请日2017.11.10
公开(公告)日2018.02.09
IPC分类号C02F9/04; C02F9/14; C02F103/16
摘要
本发明公开了一种有色金属加工废水处理装置，包括氧化沉淀池和过滤搅拌池，所述氧化沉淀池和过滤搅拌池之间通过一号水管连接，氧化沉淀池一侧设有进水管，所述进水管上设有流量计，所述氧化沉淀池上方设有药箱，且药箱下端设有出药口。本发明通过将氧化沉淀池和过滤搅拌池之间通过一号水管和二号水管连接，可以将氧化沉淀池初次沉淀后的水通过一号水管传入到过滤搅拌池内进行搅拌过滤，然后再将搅拌过滤后的水通过二号水管上传入到过氧化沉淀池内，加药进行氧化中和，然后再次返回到过滤搅拌池内进行搅拌过滤，通过利用氧化沉淀池和过滤搅拌池反复净化，使污水净化效果好，同时结构简单，节约占地面积。

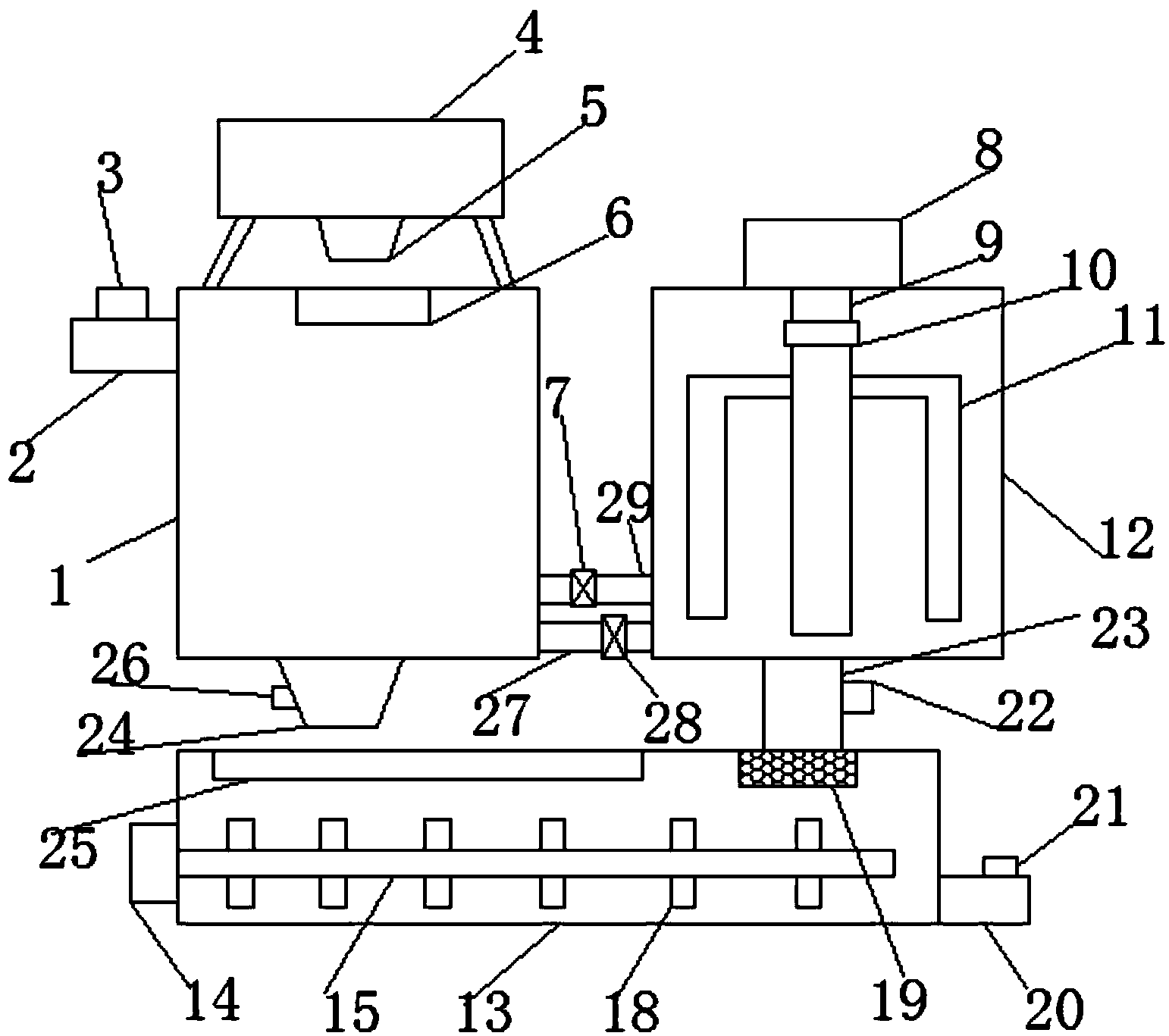

摘要附图
权利要求书
1.一种有色金属加工废水处理装置，包括氧化沉淀池(1)和过滤搅拌池(12)，所述氧化沉淀池(1)和过滤搅拌池(12)之间通过一号水管(29)连接，其特征在于：氧化沉淀池(1)一侧设有进水管(2)，所述进水管(2)上设有流量计(3)，所述氧化沉淀池(1)上方设有药箱(4)，且药箱(4)下端设有出药口(5)，所述出药口(5)与氧化沉淀池(1)上端设有的进药口(6)连接，所述氧化沉淀池(1)下端设有排污口(24)，所述排污口(24)上设有阀门(26)，所述一号水管(29)上设有一号吸泵(7)，以及一号水管(29)一侧设有二号水管(27)，所述二号水管(27)两端分别与氧化沉淀池(1)和过滤搅拌池(12)连接，且二号水管(27)上设有二号吸泵(28)。
2.根据权利要求1所述的一种有色金属加工废水处理装置，其特征在于：所述过滤搅拌池(12)上端设有一号电机(8)，所述一号电机(8)一端设有转轴(9)，所述一号电机(8)的输出轴与转轴(9)连接，且转轴(9)位于过滤搅拌池(12)内，所述转轴(9)一端设有搅拌爪(11)，所述转轴(9)与搅拌爪(11)通过连接件(10)连接，所述搅拌爪(11)上设有搅拌叶片(16)，搅拌叶片(16)与搅拌爪(11)固定连接，以及搅拌叶片(16)上设有过滤装置(17)。
3.根据权利要求2所述的一种有色金属加工废水处理装置，其特征在于：所述过滤装置(17)由生物活性炭层(30)和超滤膜层(31)组成，所述生物活性炭层(30)两侧均与超滤膜层(31)固定连接。
4.根据权利要求1所述的一种有色金属加工废水处理装置，其特征在于：所述过滤搅拌池(12)下端设有消毒池(13)，所述消毒池(13)与滤搅拌池(12)之间设有二号排水管(27)，所述二号排水管(27)上设有二号流量控制阀(22)，所述消毒池(13)内部上壁设有紫外线消毒灯(25)，所述紫外线消毒灯(25)一侧设有滤芯(19)，所述滤芯(19)与二号排水管(27)一端连接。
5.根据权利要求4所述的一种有色金属加工废水处理装置，其特征在于：所述消毒池(13)一侧外壁上设有二号电机(14)，所述二号电机(14)一端设有搅拌轴(15)，所述二号电机(14)的输出轴与搅拌轴(15)连接，且搅拌轴(15)位于消毒池(13)内部，所述搅拌轴(15)上环设有搅拌桨叶(18)，所述消毒池(13)另一侧外壁上设有一号排水管(20)，所述一号排水管(20)上设有一号流量控制阀(21)。
说明书
一种有色金属加工废水处理装置
技术领域
本发明涉及一种废水处理装置，特别涉及一种有色金属加工废水处理装置。
背景技术
有色金属在生产加工过程中会产生大量的废水，这些废水含有大量有害物质，如果外排将对四周生态环境产生严重的危害，如果返回流程中循环使用，废水中的有害物质将不断累积，会对生产工艺和设备产生不利的影响，因此，需要选择适宜的处理方法对浮选废水进行处理。
目前常用的废水处理装置结构庞大，占地面积较大，操作也比较复杂，不利用小型工厂使用，而且在废水处理过程中对废水的过滤不够全面，净化效果不好，而且处理后的废水大多没有对其进行消毒，且有些消毒过程，消毒效果不好。为此，我们提出一种有色金属加工废水处理装置。
发明内容
本发明的主要目的在于提供一种有色金属加工废水处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种有色金属加工废水处理装置，包括氧化沉淀池和过滤搅拌池，所述氧化沉淀池和过滤搅拌池之间通过一号水管连接，氧化沉淀池一侧设有进水管，所述进水管上设有流量计，所述氧化沉淀池上方设有药箱，且药箱下端设有出药口，所述出药口与氧化沉淀池上端设有的进药口连接，所述氧化沉淀池下端设有排污口，所述排污口上设有阀门，所述一号水管上设有一号吸泵，以及一号水管一侧设有二号水管，所述二号水管两端分别与氧化沉淀池和过滤搅拌池连接，且二号水管上设有二号吸泵。
进一步地，所述过滤搅拌池上端设有一号电机，所述一号电机一端设有转轴，所述一号电机的输出轴与转轴连接，且转轴位于过滤搅拌池内，所述转轴一端设有搅拌爪，所述转轴与搅拌爪通过连接件连接，所述搅拌爪上设有搅拌叶片，搅拌叶片与搅拌爪固定连接，以及搅拌叶片上设有过滤装置。
进一步地，所述过滤装置由生物活性炭层和超滤膜层组成，所述生物活性炭层两侧均与超滤膜层固定连接。
进一步地，所述过滤搅拌池下端设有消毒池，所述消毒池与滤搅拌池之间设有二号排水管，所述二号排水管上设有二号流量控制阀，所述消毒池内部上壁设有紫外线消毒灯，所述紫外线消毒灯一侧设有滤芯，所述滤芯与二号排水管一端连接。
进一步地，所述消毒池一侧外壁上设有二号电机，所述二号电机一端设有搅拌轴，所述二号电机的输出轴与搅拌轴连接，且搅拌轴位于消毒池内部，所述搅拌轴上环设有搅拌桨叶，所述消毒池另一侧外壁上设有一号排水管，所述一号排水管上设有一号流量控制阀。
与现有技术相比，本发明具有如下有益效果：
1、本发明通过将氧化沉淀池和过滤搅拌池之间通过一号水管和二号水管连接，可以将氧化沉淀池初次沉淀后的水通过一号水管上的一号吸泵传入到过滤搅拌池内进行搅拌过滤，然后再将搅拌过滤后的水通过二号水管上的二号吸泵传入到过氧化沉淀池内，加药进行氧化中和，然后再次返回到过滤搅拌池内进行搅拌过滤，通过利用氧化沉淀池和过滤搅拌池反复净化，使污水净化效果好，同时结构简单，节约占地面积。
2、本发明通过在过滤搅拌池内设有搅拌爪，并在搅拌爪的搅拌叶片上设有过滤装置，利用一号电机带动搅拌爪转动，搅拌叶片在搅动污水过程中，可以对其进行过滤，过滤全面，且过滤效果好。
3、本发明通过设置消毒池，并在消毒池内设有紫外线消毒灯和搅拌轴，可以通过二号电机带动搅拌轴转动，利用搅拌轴翻动净水，利用紫外线消毒灯对其进行消毒，消毒效果好。
