申请日2015.11.25
公开(公告)日2017.06.06
IPC分类号C02F1/30; C02F1/78
摘要
本发明提供一种能处理废水的生产装置，能够去除废水中的大部分的重金属、降低CODcr值，所述装置包括混合罐、发酵罐、提纯罐和浓缩罐，发酵罐、提纯罐和浓缩罐底部连有废水管，废水管与废水回收装置相连，所述废水回收装置包括反应池、盖体和臭氧发生装置，与臭氧发生装置相连的进气管的出口端设置在反应池底部，盖体上设有催化光源，臭氧回收管一端设置在反应池上方、另一端通入臭氧回收池内，出水管的出水端连入过滤池上部，过滤池内设有过滤层，过滤池下部设有输出管。本发明将生产中的废水中所含有的重金属离子去除，同时降低了CODcr值，符合国家环保要求和行业规定。
权利要求书

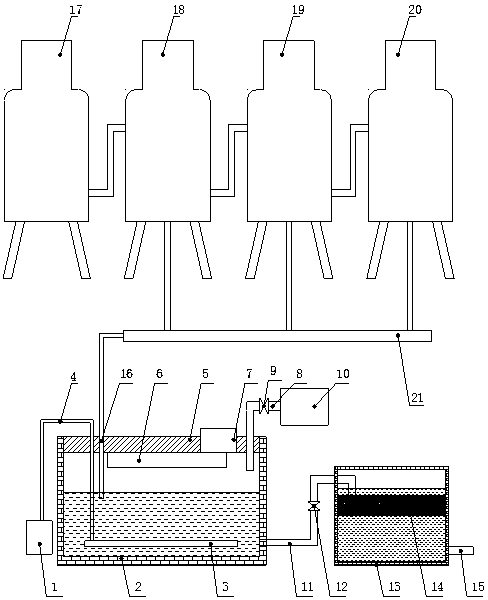

1.一种能处理废水的生产装置，包括混合罐(17)、发酵罐(18)、提纯罐(19)和浓缩罐(20)，发酵罐(18)、提纯罐(19)和浓缩罐(20)底部连有废水管(21)，废水管(21)与废水回收装置相连，其特征在于：所述废水回收装置包括反应池(2)和盖体(5)，反应池(2)上连有进水管(16)和出水管(11)，废水回收装置还包括臭氧发生装置(1)，与臭氧发生装置(1)相连的进气管(4)的出口端设置在反应池(2)底部，盖体(5)上设有催化光源(6)，臭氧回收管(8)一端设置在反应池(2)上方、另一端通入臭氧回收池(10)内，出水管(11)的出水端连入过滤池(13)上部，过滤池(13)内设有过滤层(14)，过滤池(13)下部设有输出管(15)。
2.根据权利要求1所述的能处理废水的生产装置，其特征在于：反应池(2)上还连有催化剂输入管。
3.根据权利要求1所述的能处理废水的生产装置，其特征在于：所述进气管(4)与多孔板(3)相连，多孔板(3)上设有出气孔，多孔板(3)设置在反应池(2)底部。
4.根据权利要求1所述的能处理废水的生产装置，其特征在于：所述盖体(5)上设有观察窗(7)。
5.根据权利要求1或2或3所述的能处理废水的生产装置，其特征在于：所述臭氧回收管(8)上设有第一控制阀(9)，出水管(11)上设有第二控制阀(12)。
6.根据权利要求1或2或3所述的能处理废水的生产装置，其特征在于：所述过滤层(14)为至少两层。
说明书
一种能处理废水的生产装置
技术领域
本发明涉及一种药品生产装置，具体涉及一种能处理废水的生产装置。
背景技术
近些年，甾体激素原料药的用途越来越广泛，主要包括地塞米松系列药物、甲基泼尼松龙系列药物、倍他米松系列药物等等。甾体激素原料药、中间产物和合成药生产厂家所排出的废水中含有有害金属，如重金属Cr6+和Zn2+等，且废水的CODcr(化学需氧量)较高。
在废水排放之前，必须首先对废水进行处理，去除其中绝大部分的重金属、降低CODcr才能达到排放标准。
另外。在化工生产中经常需要处理废水，需要一种生产装置，能用于处理废水。
发明内容
本发明的目的是针对上述现有技术的不足，提供一种能处理废水的生产装置，能够去除废水中的大部分的重金属、降低CODcr值。
本发明的内容包括：一种能处理废水的生产装置，包括混合罐、发酵罐、提纯罐和浓缩罐，发酵罐、提纯罐和浓缩罐底部连有废水管，废水管与废水回收装置相连，所述废水回收装置包括反应池和盖体，反应池上连有进水管和出水管，废水回收装置还包括臭氧发生装置，与臭氧发生装置相连的进气管的出口端设置在反应池底部，盖体上设有催化光源，臭氧回收管一端设置在反应池上方、另一端通入臭氧回收池内，出水管的出水端连入过滤池上部，过滤池内设有过滤层，过滤池下部设有输出管。
反应池上还连有催化剂输入管。
所述进气管与多孔板相连，多孔板上设有出气孔，多孔板设置在反应池底部。
所述盖体上设有观察窗。
所述臭氧回收管上设有第一控制阀，出水管上设有第二控制阀。
所述过滤层为至少两层
本发明的有益效果是：与现有技术相比，本发明将生产中的废水中所含有的重金属离子去除，同时降低了CODcr值，符合国家环保要求和行业规定。
