申请日2017.11.10
公开(公告)日2018.01.16
IPC分类号C02F9/04
摘要
本发明涉及污水处理装置技术领域，尤其是一种生物化工污水处理装置，所述壳体上端一侧铰接有盖板，所述盖板上端中部位置设有进水口，所述壳体内设有第一过滤网，所述第一过滤网下方设有导药管，所述导药管上开设有多个漏孔，所述壳体一侧设有支撑板，所述支撑板上安装有药箱，且药箱与导药管相连通，所述药箱上端设有箱盖，所述导药管下方设有沉淀物收集机构，所述壳体下端一侧设有出水口，且出水口位于沉淀物收集机构的上方，所述壳体下端两侧均安装有支撑腿。本发明具有对废水处理更彻底、高效的特点。

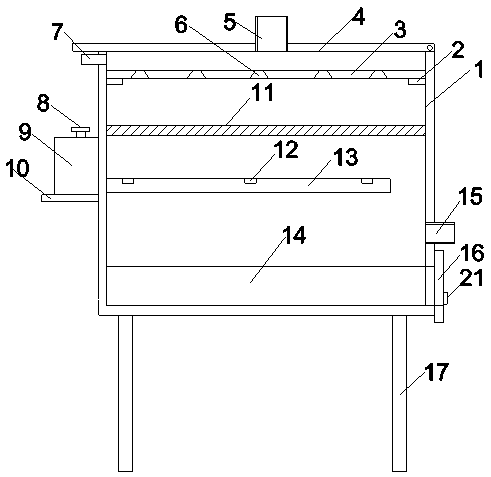

摘要附图
权利要求书
1.一种生物化工污水处理装置，包括壳体(1)，其特征在于，所述壳体(1)上端一侧铰接有盖板(4)，所述盖板(4)上端中部位置设有进水口(5)，所述壳体(1)内设有第一过滤网(11)，所述第一过滤网(11)下方设有导药管(13)，所述导药管(13)上开设有多个漏孔(12)，所述壳体(1)一侧设有支撑板(10)，所述支撑板(10)上安装有药箱(9)，且药箱(9)与导药管(13)相连通，所述药箱(9)上端设有箱盖(8)，所述导药管(13)下方设有沉淀物收集机构，所述壳体(1)下端一侧设有出水口(15)，且出水口(15)位于沉淀物收集机构的上方，所述壳体(1)下端两侧均安装有支撑腿(17)。
2.根据权利要求1所述的一种生物化工污水处理装置，其特征在于，所述壳体(1)上端一侧设有溢水口(7)。
3.根据权利要求1所述的一种生物化工污水处理装置，其特征在于，所述壳体(1)内上端两侧均安装有限位块(2)，所述限位块(2)上放置有引流板(3)，且引流板(3)的横截面积与壳体(1)内腔相匹配，并引流板(3)位于第一过滤网(11)上方，所述引流板(3)上开设有多个引流孔(6)。
4.根据权利要求1所述的一种生物化工污水处理装置，其特征在于，所述沉淀物收集机构包括放置在壳体(1)底壁上的收集屉(14)，且收集屉(14)的横截面积与壳体(1)内腔的横截面积相匹配，所述收集屉(14)一端设有卡板(16)，所述卡板(16)与壳体(1)内壁卡接，所述收集屉(14)两侧设有滑动机构，所述收集屉(14)一端设有排水口(22)，所述排水口(22)内设有第二过滤网(20)，所述排水口(22)上设有管盖(21)。
5.根据权利要求4所述的一种生物化工污水处理装置，其特征在于，所述滑动机构包括开设在壳体(1)两侧内壁上的滑道(19)，与收集屉(14)两端固定连接的滑块(18)，所述滑块(18)滑动设置在滑道(19)内。
说明书
一种生物化工污水处理装置
技术领域
本发明涉及污水处理装置技术领域，尤其涉及一种生物化工污水处理装置。
背景技术
在化工厂日常的生产中，容易产生污水，现有的污水处理装置，只是进行简单的酸碱中和，并没有对一些有害的重金属离子进行处理，导致处理不够彻底，还会污染环境，过滤网经过长期的过滤，容易发生阻塞，影响工作效率，由于过滤网在装置内部，需要将过滤网进行拆卸下来进行清洗，过程较为复杂。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种生物化工污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
设计一种生物化工污水处理装置，包括壳体，所述壳体上端一侧铰接有盖板，所述盖板上端中部位置设有进水口，所述壳体内设有第一过滤网，所述第一过滤网下方设有导药管，所述导药管上开设有多个漏孔，所述壳体一侧设有支撑板，所述支撑板上安装有药箱，且药箱与导药管相连通，所述药箱上端设有箱盖，所述导药管下方设有沉淀物收集机构，所述壳体下端一侧设有出水口，且出水口位于沉淀物收集机构的上方，所述壳体下端两侧均安装有支撑腿。
优选的，所述壳体上端一侧设有溢水口。
优选的，所述壳体内上端两侧均安装有限位块，所述限位块上放置有引流板，且引流板的横截面积与壳体内腔相匹配，并引流板位于第一过滤网上方，所述引流板上开设有多个引流孔。
优选的，所述沉淀物收集机构包括放置在壳体底壁上的收集屉，且收集屉的横截面积与壳体内腔的横截面积相匹配，所述收集屉一端设有卡板，所述卡板与壳体内壁卡接，所述收集屉两侧设有滑动机构，所述收集屉一端设有排水口，所述排水口内设有第二过滤网，所述排水口上设有管盖。
优选的，所述滑动机构包括开设在壳体两侧内壁上的滑道，与收集屉两端固定连接的滑块，所述滑块滑动设置在滑道内。
本发明提出的一种生物化工污水处理装置，有益效果在于：溢水口的设计，可以方便的知道过滤网是否发生堵塞，盖板与壳体的铰接，可以通过打开盖板，对引流板与过滤网进行清洗，通过对废水中加入药剂，使得废水可以中和，且能快速沉淀，沉淀物收集机构的设计便于将沉淀物进行快速的收集。
