申请日2017.11.11
公开(公告)日2018.03.06
IPC分类号B01D21/02; B01D21/18; B01D21/24; B01D36/04
摘要
一种往复一体式污水处理沉淀池。提供了一种结构简单，使得撇渣和刮泥单独工作，提高沉淀效果的往复一体式污水处理沉淀池。包括池体，池体的顶部一端设有出渣口，底部一端设有污泥槽，在水平方向上，出渣口和污泥槽位于池体的两端;还包括驱动装置、撇渣机构、刮泥机构和分隔机构;所述驱动装置包括驱动电机、带轮一、带轮二、驱动带和传动带，所述撇渣机构包括撇渣板、安装座和弹性体，所述撇渣板通过安装座铰接在传动带的上带，所述撇渣板位于上带的上部，所述刮泥机构包括刮泥板，所述刮泥板位于池体的底部。本发明将撇渣和刮泥同时动作，互不干涉，提高了污水处理效果，提高污水处理质量。

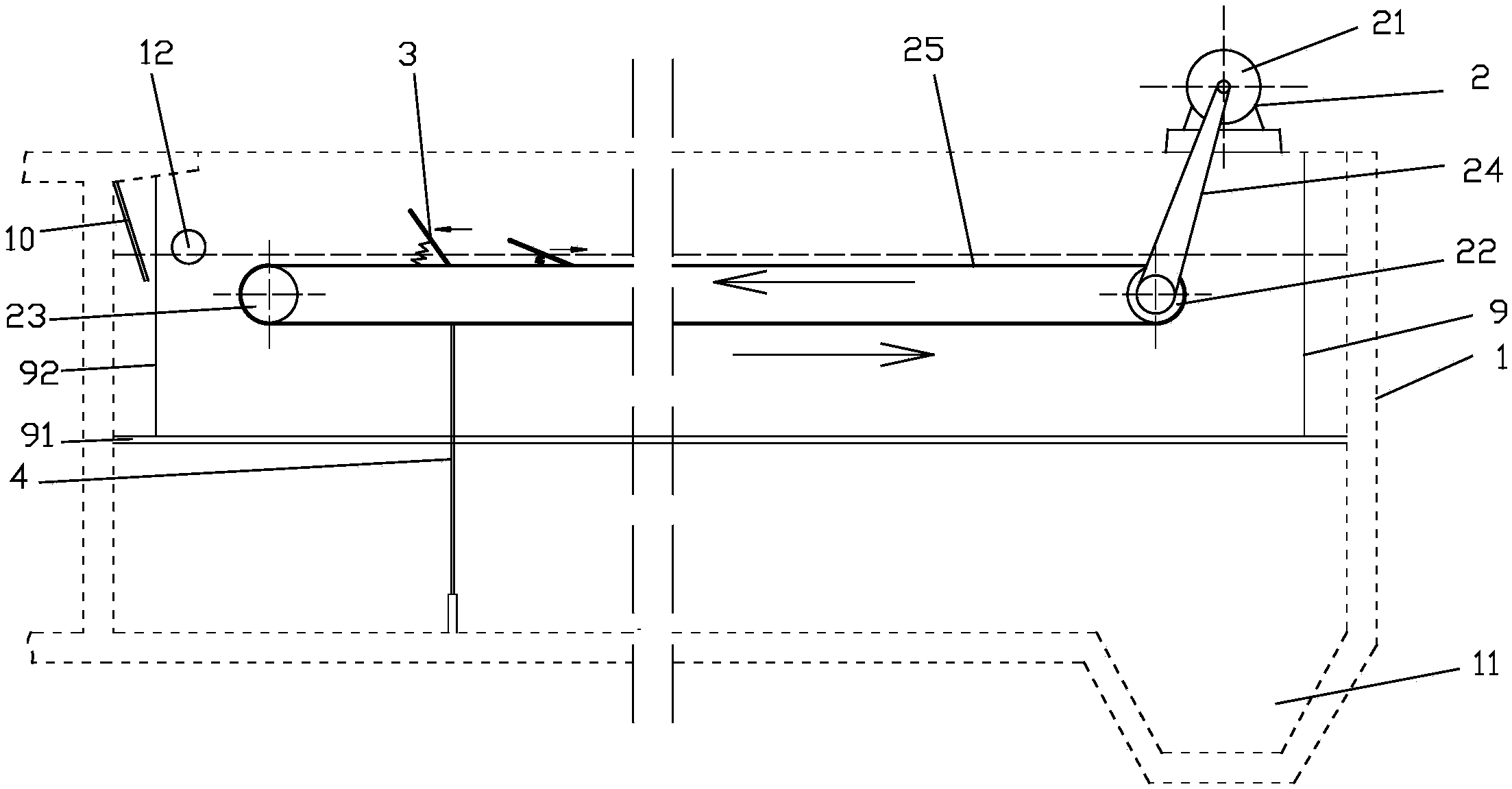

摘要附图
权利要求书
1.一种往复一体式污水处理沉淀池，包括池体，池体的顶部一端设有出渣口，底部一端设有污泥槽，在水平方向上，出渣口和污泥槽位于池体的两端;
其特征在于，还包括驱动装置、撇渣机构、刮泥机构和分隔机构，
所述驱动装置包括驱动电机、带轮一、带轮二、驱动带和传动带，所述驱动电机设在池体的顶面，所述带轮一和带轮二设在池体的顶部液面以下位置的两端，所述传动带环绕连接在带轮一和带轮二上，所述传动带具有上带和下带，所述驱动电机通过驱动带驱动带轮一，所述带轮一位于污泥槽的正上方;
所述撇渣机构包括撇渣板、安装座和弹性体，所述撇渣板通过安装座铰接在传动带的上带，所述撇渣板位于上带的上部，
所述弹性体连接在撇渣板和上带之间，所述弹性体位于撇渣板朝向出渣口的一侧;
所述刮泥机构包括刮泥板，所述刮泥板位于池体的底部，所述传动带的下带两端分别设有L形拉杆，L形拉杆具有横杆和竖杆，所述刮泥板活动连接在一对L形拉杆的竖杆底部，使得刮泥板可朝向污泥槽一侧旋转动作;
所述刮泥板朝向出渣口的一侧对称设有向下倾斜设置的连杆，所述连杆上设有用于接触池体底面的滚轮;
所述分隔机构包括过滤板，所述过滤板通过吊绳连接在池体的中间，所述过滤板上设有用于竖杆滑动的滑孔。
2.根据权利要求1所述的一种往复一体式污水处理沉淀池，其特征在于，所述刮泥板位于L形拉杆朝向污泥槽的一侧，所述L形拉杆的竖杆朝向污泥槽的一侧上设有铰轴，所述刮泥板上设有铰孔，所述竖杆上的铰轴适配地设在刮泥板上的铰孔内。
3.根据权利要求1所述的一种往复一体式污水处理沉淀池，其特征在于，所述刮泥板位于L形拉杆的竖杆底面，所述刮泥板和竖杆通过铰链连接。
4.根据权利要求1所述的一种往复一体式污水处理沉淀池，其特征在于，所述安装座包括座体，所述座体的中部具有水平穿孔、底部中间垂直穿孔，所述垂直穿孔连通水平穿孔，所述上带位于水平穿孔内，所述座体的底面两端分别设有铰座一，所述铰座一上设有铰孔一，所述撇渣板的底部设有一对铰座二，所述铰座二上设有铰孔二，一对铰座一位于一对铰座二之间，所述铰孔一和铰孔二内连接设有铰轴。
5.根据权利要求1所述的一种往复一体式污水处理沉淀池，其特征在于，所述撇渣板的顶部两侧分别设有滑杆，所述池体的顶部两侧分别设有滑道，所述滑道包括一对平行的直滑道以及一对对称设置的连接道，所述连接道连接在一对直滑道的端口之间，
所述滑杆适配地设在滑道内。
6.根据权利要求5所述的一种往复一体式污水处理沉淀池，其特征在于，所述连接道呈圆弧形，一对圆弧形连接道的开口相对设置。
7.根据权利要求2或3所述的一种往复一体式污水处理沉淀池，其特征在于，所述竖杆和刮泥板之间设有弹簧，所述弹簧位于刮泥板朝向污泥槽的一侧。
8.根据权利要求1所述的一种往复一体式污水处理沉淀池，其特征在于，还包括导板，所述导板倾斜设置池体的侧壁上，所述导板位于出渣口的一侧。
说明书
一种往复一体式污水处理沉淀池
技术领域
本发明涉及污水处理设备，尤其涉及一种污水处理沉淀池。
背景技术
污水处理沉淀池，在工作中，一方面池底会沉淀有污泥，另一方面，在液面上会产生很多浮泡、浮沫。现有技术中，对于池底的污泥、液面上的泡沫，采用运行带输送若干刮泥板来进行处理，刮泥板固定连接在运行带上，基本与运行带垂直状态。工作时，通过设置在池内四角的八只带轮，驱动运行带在沉淀池内由上至下地回转运动，利用运动带上固定连接的刮泥板将池底污泥刮送到污泥槽内，将液面浮沫刮送到出渣口。
但是，这种结构在运行时，由于刮泥板一直处于与运行带垂直/接近垂直的状态，在刮泥板由下至上、再由下至上这两段运动路径中，刮泥板其实处于非工作状态。但该非工作状态时，刮泥板会在垂直方向搅动池内的污水，破坏沉淀效果。
本申请人于2012年3月13日申请的申请号为201210065220.3，名称为“一种撇渣刮泥机”，其通过设置开合装置，使得刮泥板在水平运动过程中张开，垂直运行过程中收起;结构复杂，同时，运行带呈环形布置，其使得沉淀池内发生环流，容易将下方的沉淀物向上送，降低了沉淀效果。
发明内容
本发明针对以上问题，提供了一种结构简单，使得撇渣和刮泥单独工作，提高沉淀效果的往复式污水处理沉淀池。
本发明的技术方案是：包括池体，池体的顶部一端设有出渣口，底部一端设有污泥槽，在水平方向上，出渣口和污泥槽位于池体的两端;
还包括驱动装置、撇渣机构、刮泥机构和分隔机构，
所述驱动装置包括驱动电机、带轮一、带轮二、驱动带和传动带，所述驱动电机设在池体的顶面，所述带轮一和带轮二设在池体的顶部液面以下位置的两端，所述传动带环绕连接在带轮一和带轮二上，所述传动带具有上带和下带，所述驱动电机通过驱动带驱动带轮一，所述带轮一位于污泥槽的正上方;
所述撇渣机构包括撇渣板、安装座和弹性体，所述撇渣板通过安装座铰接在传动带的上带，所述撇渣板位于上带的上部，
所述弹性体连接在撇渣板和上带之间，所述弹性体位于撇渣板朝向出渣口的一侧，
所述刮泥机构包括刮泥板，所述刮泥板位于池体的底部，所述传动带的下带两端分别设有L形拉杆，L形拉杆具有横杆和竖杆，所述刮泥板活动连接在一对L形拉杆的竖杆底部，使得刮泥板可朝向污泥槽一侧旋转动作;
所述刮泥板朝向出渣口的一侧对称设有向下倾斜设置的连杆，所述连杆上设有用于接触池体底面的滚轮;
所述分隔机构包括过滤板，所述过滤板通过吊绳连接在池体的中间，所述过滤板上设有用于竖杆滑动的滑孔。
所述刮泥板位于L形拉杆朝向污泥槽的一侧，所述L形拉杆的竖杆朝向污泥槽的一侧上设有铰轴，所述刮泥板上设有铰孔，所述竖杆上的铰轴适配地设在刮泥板上的铰孔内。
所述刮泥板位于L形拉杆的竖杆底面，所述刮泥板和竖杆通过铰链连接。
所述安装座包括座体，所述座体的中部具有水平穿孔、底部中间垂直穿孔，所述垂直穿孔连通水平穿孔，所述上带位于水平穿孔内，所述座体的底面两端分别设有铰座一，所述铰座一上设有铰孔一，所述撇渣板的底部设有一对铰座二，所述铰座二上设有铰孔二，一对铰座一位于一对铰座二之间，所述铰孔一和铰孔二内连接设有铰轴。
所述撇渣板的顶部两侧分别设有滑杆，所述池体的顶部两侧分别设有滑道，所述滑道包括一对平行的直滑道以及一对对称设置的连接道，所述连接道连接在一对直滑道的端口之间，
所述滑杆适配地设在滑道内。
所述连接道呈圆弧形，一对圆弧形连接道的开口相对设置。
所述竖杆和刮泥板之间设有弹簧，所述弹簧位于刮泥板朝向污泥槽的一侧。
还包括导板，所述导板倾斜设置池体的侧壁上，所述导板位于出渣口的一侧。
本发明在工作中，通过驱动装置动作，即可带动撇渣机构和刮泥机构同时动作，撇渣板在上带的作用下动作，刮泥板在下带的作用下动作。
驱动电机正转时，
在上带的作用下，撇渣板在上方的直滑道朝向出渣口运行时，实现撇渣动作;
在下带的作用下，L形拉杆带动刮泥板，刮泥板朝向污泥槽运行，实现可靠刮泥动作;
驱动电机反转时，
撇渣板在下方的直滑道内运行，复位至带轮一一侧的连接道，在弹性体弹力以及液面渣物阻力的作用下，逐渐进入至上方的直滑道;
刮泥板与L形拉杆铰接，L形拉杆随着下带行进时，刮泥板受到水的阻力，旋转动作，同时，连杆和滚轮起到可靠支撑刮泥板的作用，使其继续行进至带轮二的下方，避免造成对池体底部的搅动。
本发明将撇渣和刮泥同时动作，一体加工，互不干涉，提高了污水处理效果，提高污水处理质量。
