申请日2017.11.13
公开(公告)日2018.03.16
IPC分类号C02F11/12; B05B13/00; B05B12/00
摘要
本发明公开了一种具备防垢结构的印染厂污泥处理装置，包括污泥处理装置主体，所述污泥处理装置主体上设有加热腔室，所述加热腔室的顶部内壁上开设有第一通孔，所述污泥处理装置主体的顶部焊接有进料斗，且进料斗的底部与第一通孔相连通，所述第一通孔的一侧内壁上开设有第二通孔，所述第一通孔的另一侧内壁上开设有安装槽，所述安装槽与第二通孔内放置有同一个过滤网，所述过滤网的顶部开设有卡槽，且卡槽的底部内壁上开设有多个嵌入槽，所述嵌入槽的底部内壁上焊接有两个对称设置的弹簧。本发明使用方便，通过拉环和第一推杆电机，可以方便过滤网进行拆卸，通过第二推杆电机，可以方便对过滤网进行喷洒氟溶液，操作简单。

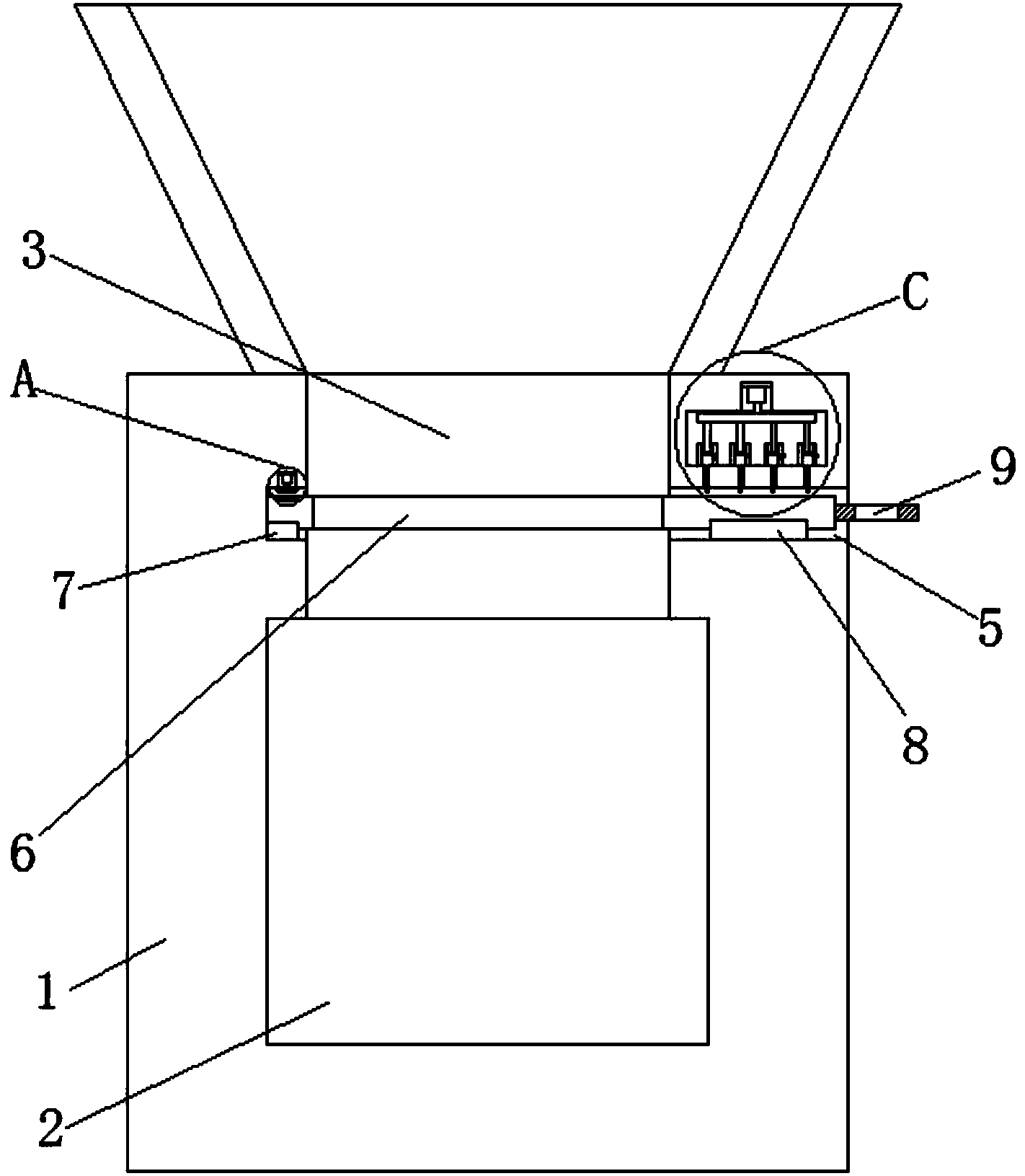

摘要附图
权利要求书
1.一种具备防垢结构的印染厂污泥处理装置，包括污泥处理装置主体(1)，其特征在于，所述污泥处理装置主体(1)上设有加热腔室(2)，所述加热腔室(2)的顶部内壁上开设有第一通孔(3)，所述污泥处理装置主体(1)的顶部焊接有进料斗，且进料斗的底部与第一通孔(3)相连通，所述第一通孔(3)的一侧内壁上开设有第二通孔(5)，所述第一通孔(3)的另一侧内壁上开设有安装槽(4)，所述安装槽(4)与第二通孔(5)内放置有同一个过滤网(6)，所述过滤网(6)的顶部开设有卡槽(10)，且卡槽(10)的底部内壁上开设有多个嵌入槽(11)，所述嵌入槽(11)的底部内壁上焊接有两个对称设置的弹簧(12)，两个弹簧(12)的顶端焊接有同一个滑动板(13)，所述安装槽(4)的顶部内壁上开设有第一凹槽(14)，所述第一凹槽(14)的顶部内壁上固定安装有第一推杆电机(15)，所述第一推杆电机(15)的输出轴上焊接有第一连接杆(16)，所述第一连接杆(16)的底端延伸至安装槽(4)内并焊接有第一推板(17)，且第一推板(17)与卡槽(10)相适配，所述第一推板(17)的底部焊接有多个与嵌入槽(11)一一对应的卡柱(18)，所述第二通孔(5)的上方设有活动腔室(19)，所述活动腔室(19)的顶部内壁上开设有第二凹槽(20)，所述第二凹槽(20)的顶部内壁上固定安装有第二推杆电机(21)，所述第二推杆电机(21)的输出轴上焊接有第二连接杆(22)，所述第二连接杆(22)的底端延伸至活动腔室(19)内并焊接有第二推板(23)，所述第二推板(23)的底部焊接有多个连接柱(24)，所述活动腔室(19)的底部内壁上固定安装有多个与连接柱(24)一一对应的固定块(25)，所述固定块(25)的顶部开设有放置槽(26)，所述连接柱(24)的底端延伸至放置槽(26)内并焊接有橡皮垫(27)，所述橡皮垫(27)与放置槽(26)的内壁滑动密封连接，所述活动腔室(19)的底部内壁上开设有多个与固定块(25)相对应的第三通孔(28)，所述放置槽(26)的底部内壁上焊接有喷管(29)，且喷管(29)与放置槽(26)相连通，所述喷管(29)的底部贯穿第三通孔(28)并延伸至第二通孔(5)内，且喷管(29)的底部位于过滤网(6)的上方。
2.根据权利要求1所述的一种具备防垢结构的印染厂污泥处理装置，其特征在于，所述安装槽(4)的底部内壁上固定安装有第一放置块(7)，且第一放置块(7)的顶部开设有一侧设有开口的第三凹槽，所述第三凹槽的内壁上设有第一弹性垫，所述过滤网(6)的底部一侧通过第一弹性垫与第三凹槽相卡装。
3.根据权利要求1所述的一种具备防垢结构的印染厂污泥处理装置，其特征在于，所述第二通孔(5)的底部内壁上固定安装有第二放置块(8)，所述第二放置块(8)的顶部开设有通槽，所述通槽内放置有第二弹性垫，所述过滤网(6)的底部另一侧通过第二弹性垫与通槽相卡装。
4.根据权利要求1所述的一种具备防垢结构的印染厂污泥处理装置，其特征在于，所述第一推杆电机(15)的顶部焊接有第一固定板，所述第一固定板的四角位置均开设有第一螺栓孔，所述第一螺栓孔内螺纹连接有第一螺栓，所述第一推杆电机(15)通过第一螺栓孔和第一螺栓固定安装在第一凹槽(14)的顶部内壁上。
5.根据权利要求1所述的一种具备防垢结构的印染厂污泥处理装置，其特征在于，所述嵌入槽(11)的数量为五到七个，且五到七个嵌入槽(11)等间距分布在卡槽(10)的底部内壁上。
6.根据权利要求1所述的一种具备防垢结构的印染厂污泥处理装置，其特征在于，所述第二推杆电机(21)的顶部焊接有第二固定板，所述第二固定板的四角位置均开设有第二螺栓孔，所述第二螺栓孔内螺纹连接有第二螺栓，所述第二推杆电机(21)通过第二螺栓孔和第二螺栓固定安装在第二凹槽(20)的顶部内壁上。
7.根据权利要求1所述的一种具备防垢结构的印染厂污泥处理装置，其特征在于，所述连接柱(24)的数量为三到六个，且三到六个连接柱(24)等间距分布在第二推板(23)的底部。
8.根据权利要求1所述的一种具备防垢结构的印染厂污泥处理装置，其特征在于，所述第三通孔(28)的内壁上设有密封圈，所述喷管(29)通过密封圈与第三通孔(28)紧密连接。
9.根据权利要求1所述的一种具备防垢结构的印染厂污泥处理装置，其特征在于，所述喷管(29)的两侧内壁上均转动安装有挡板(32)，且两个挡板(32)的总长度与喷管(29)内径相等。
10.根据权利要求1所述的一种具备防垢结构的印染厂污泥处理装置，其特征在于，所述放置槽(26)的内壁上开设有第四通孔(30)，且第四通孔(30)内紧密连接有进液管(31)，所述进液管(31)的一端与放置槽(26)相连通，且进液管(31)的另一端连接有氟溶液瓶，所述氟溶液瓶内设有氟溶液。
说明书
一种具备防垢结构的印染厂污泥处理装置
技术领域
本发明涉及污泥处理设备技术领域，尤其涉及一种具备防垢结构的印染厂污泥处理装置。
背景技术
在印染厂的污泥处理中，处理装置的表面会积垢，使设备的处理能力受到影响，所说结构，包括化合物沉淀性质的结垢，也包括固体干结性质的结垢，这种结垢在所说处理装置上处于干、湿交界的位置尤其严重，由于干使污泥结硬，湿又涂上一层污泥，这样就所结垢特别的厚，而遇到处理装置中的过滤网时，这种结垢现象对设备的运行就影响更大。
专利号为CN 201240984 Y的专利文件提供了一种污泥处理装置中的防垢结构，其是通过在污泥处理装置中过滤网上涂一层氟涂料，利用氟涂料的特性来达到防垢的目的的，但是其每次都需要将过滤网拆卸下来才能进行喷涂，导致喷涂不方便，且过滤网也不方便进行更换，所以我们提出一种具备防垢结构的印染厂污泥处理装置。
发明内容
基于背景技术存在的技术问题，本发明提出了一种具备防垢结构的印染厂污泥处理装置。
本发明提出的一种具备防垢结构的印染厂污泥处理装置，包括污泥处理装置主体，所述污泥处理装置主体上设有加热腔室，所述加热腔室的顶部内壁上开设有第一通孔，所述污泥处理装置主体的顶部焊接有进料斗，且进料斗的底部与第一通孔相连通，所述第一通孔的一侧内壁上开设有第二通孔，所述第一通孔的另一侧内壁上开设有安装槽，所述安装槽与第二通孔内放置有同一个过滤网，所述过滤网的顶部开设有卡槽，且卡槽的底部内壁上开设有多个嵌入槽，所述嵌入槽的底部内壁上焊接有两个对称设置的弹簧，两个弹簧的顶端焊接有同一个滑动板，所述安装槽的顶部内壁上开设有第一凹槽，所述第一凹槽的顶部内壁上固定安装有第一推杆电机，所述第一推杆电机的输出轴上焊接有第一连接杆，所述第一连接杆的底端延伸至安装槽内并焊接有第一推板，且第一推板与卡槽相适配，所述第一推板的底部焊接有多个与嵌入槽一一对应的卡柱，所述第二通孔的上方设有活动腔室，所述活动腔室的顶部内壁上开设有第二凹槽，所述第二凹槽的顶部内壁上固定安装有第二推杆电机，所述第二推杆电机的输出轴上焊接有第二连接杆，所述第二连接杆的底端延伸至活动腔室内并焊接有第二推板，所述第二推板的底部焊接有多个连接柱，所述活动腔室的底部内壁上固定安装有多个与连接柱一一对应的固定块，所述固定块的顶部开设有放置槽，所述连接柱的底端延伸至放置槽内并焊接有橡皮垫，所述橡皮垫与放置槽的内壁滑动密封连接，所述活动腔室的底部内壁上开设有多个与固定块相对应的第三通孔，所述放置槽的底部内壁上焊接有喷管，且喷管与放置槽相连通，所述喷管的底部贯穿第三通孔并延伸至第二通孔内，且喷管的底部位于过滤网的上方。
优选的，所述安装槽的底部内壁上固定安装有第一放置块，且第一放置块的顶部开设有一侧设有开口的第三凹槽，所述第三凹槽的内壁上设有第一弹性垫，所述过滤网的底部一侧通过第一弹性垫与第三凹槽相卡装。
优选的，所述第二通孔的底部内壁上固定安装有第二放置块，所述第二放置块的顶部开设有通槽，所述通槽内放置有第二弹性垫，所述过滤网的底部另一侧通过第二弹性垫与通槽相卡装。
优选的，所述第一推杆电机的顶部焊接有第一固定板，所述第一固定板的四角位置均开设有第一螺栓孔，所述第一螺栓孔内螺纹连接有第一螺栓，所述第一推杆电机通过第一螺栓孔和第一螺栓固定安装在第一凹槽的顶部内壁上。
优选的，所述嵌入槽的数量为五到七个，且五到七个嵌入槽等间距分布在卡槽的底部内壁上。
优选的，所述第二推杆电机的顶部焊接有第二固定板，所述第二固定板的四角位置均开设有第二螺栓孔，所述第二螺栓孔内螺纹连接有第二螺栓，所述第二推杆电机通过第二螺栓孔和第二螺栓固定安装在第二凹槽的顶部内壁上。
优选的，所述连接柱的数量为三到六个，且三到六个连接柱等间距分布在第二推板的底部。
优选的，所述第三通孔的内壁上设有密封圈，所述喷管通过密封圈与第三通孔紧密连接。
优选的，所述喷管的两侧内壁上均转动安装有挡板，且两个挡板的总长度与喷管内径相等。
优选的，所述放置槽的内壁上开设有第四通孔，且第四通孔内紧密连接有进液管，所述进液管的一端与放置槽相连通，且进液管的另一端连接有氟溶液瓶，所述氟溶液瓶内设有氟溶液。
本发明的有益效果是：通过污泥处理装置主体、加热腔室、第一通孔、安装槽、第二通孔、过滤网、第一放置块、第二放置块、拉环、卡槽、嵌入槽、弹簧、滑动板、第一凹槽、第一推杆电机、第一连接杆、第一推板和卡柱相配合，过滤网通过第一放置块和第二放置块放置在第一通孔内，并通过第一推杆电机带动卡柱进行固定，通过活动腔室、第二凹槽、第二推杆电机、第二连接杆、第二推板、连接柱、固定块、放置槽、橡皮垫、第三通孔、喷管、第四通孔、进液管和挡板相配合，第二推杆电机可以带动第二连接杆进行移动，并通过第二连接杆带动第二推板进行移动，从而可以带动橡皮垫进行上下移动，使得氟溶液可以经过进液管进入放置槽内，然后再从喷管内喷洒出去，从而方便对过滤网进行喷洒氟溶液，本发明使用方便，通过拉环和第一推杆电机，可以方便过滤网进行拆卸，通过第二推杆电机，可以方便对过滤网进行喷洒氟溶液，操作简单。
