申请日2017.11.13
公开(公告)日2018.02.27
IPC分类号G01F23/00; C02F5/00
摘要
本发明公开了一种缺盐警报器及含其的软水处理器。缺盐警报器包括保护外壳、偏心单摆、干簧管插头和磁铁，所述偏心单摆可旋转连接于所述保护外壳;所述干簧管插头固设于所述保护外壳;所述偏心单摆为不对称结构，具有转轴，所述转轴远端预埋磁铁;所述保护外壳上对应设有定位孔，所述定位孔用于容设所述转轴;所述偏心单摆在一接触位置和一自然位置之间旋转。软水处理器包括缺盐警报器和内设有盐井的盐箱。本发明设计结构简单实用、抗干扰能力强，方便维护和清理，故障率低，成本更低，使用范围会更加广泛;另外可多套不同高度安装，提取盐箱内多个盐位信号来实现各个比例的预报警或剩余盐量显示等功能。

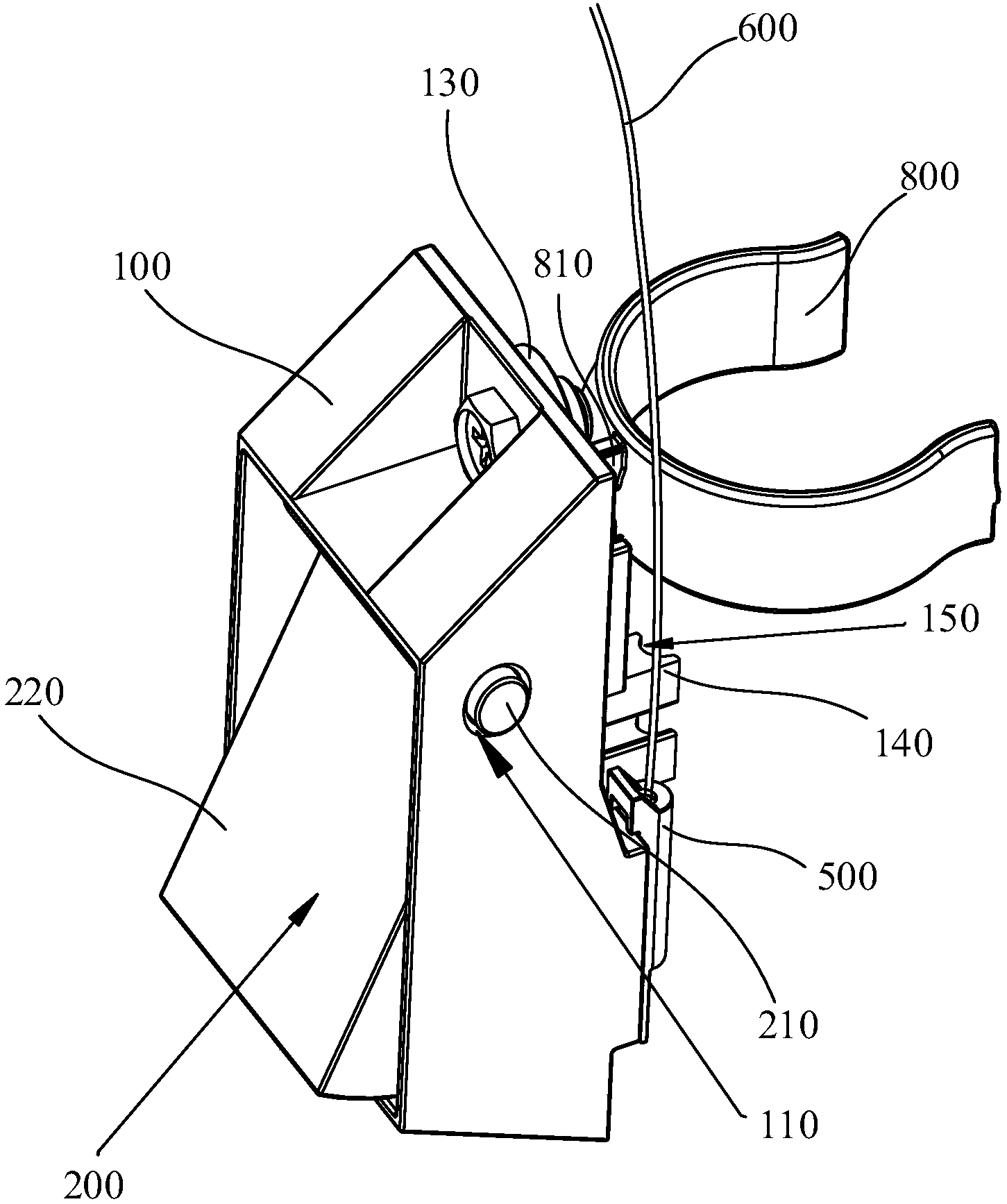

摘要附图
权利要求书
1.一种缺盐警报器，其特征在于，其包括保护外壳、偏心单摆、干簧管插头和磁铁，所述偏心单摆可旋转连接于所述保护外壳;
所述干簧管插头固设于所述保护外壳;
所述偏心单摆为不对称结构，具有转轴，所述转轴的远端预埋磁铁;
所述保护外壳上对应设有定位孔，所述定位孔用于容设所述转轴;
所述偏心单摆在一接触位置和一自然位置之间旋转。
2.如权利要求1所述的缺盐警报器，其特征在于，所述干簧管插头的内部灌胶封装有一干簧管，并设有绝缘导线，所述绝缘导线用于引出开关信号。
3.如权利要求1所述的缺盐警报器，其特征在于，所述保护外壳上设有一空心区域，所述空心区域包括第一开口，所述偏心单摆设于所述空心区域中。
4.如权利要求3所述的缺盐警报器，其特征在于，所述偏心单摆包括斜面，所述斜面背向于所述空心区域，所述斜面用于承受外力。
5.如权利要求3所述的缺盐警报器，其特征在于，所述保护外壳上设有第二开口和卸料面，所述卸料面自第一开口的方向沿第二开口的方向延伸，并向第二开口的方向向下倾斜。
6.如权利要求1所述的缺盐警报器，其特征在于，所述保护外壳的四壁开设有缝隙，所述缝隙用于隔离固体颗粒而盐液能自由流动。
7.如权利要求1所述的缺盐警报器，其特征在于，所述偏心单摆还包括配重块，所述配重块用于调整所述偏心单摆的偏心角度。
8.如权利要求7所述的缺盐警报器，其特征在于，所述配重块为防腐蚀材料。
9.一种软水处理器，其特征在于，其包括：
盐箱，所述盐箱内设有盐井;
如权利要求1-8任一项所述的缺盐警报器，所述缺盐警报器固设于所述盐箱的内部。
10.如权利要求9所述的软水处理器，其特征在于，所述缺盐警报器还包括紧固部件，所述紧固部件用于将所述缺盐警报器固定于所述盐井上。
11.如权利要求10所述的软水处理器，其特征在于，所述紧固部件包括盐井抱箍，所述盐井抱箍用于箍住所述盐井，所述盐井抱箍与所述保护外壳固定连接。
12.如权利要求11所述的软水处理器，其特征在于，所述盐井抱箍上设有凸出部，所述保护外壳的侧面对应设有卡扣，所述卡扣通过固定螺栓连接于所述保护外壳的侧面，所述卡扣用于卡设所述凸出部，限制了所述缺盐警报器相对于所述盐井抱箍的运动。
13.如权利要求12所述的软水处理器，其特征在于，所述保护外壳的相对所述盐井的侧面设有若干个支撑筋，所述支撑筋的一端固设于所述保护外壳的设有所述卡扣的一侧，所述支撑筋的另一端抵靠于所述盐井。
说明书
缺盐警报器及含其的软水处理器
技术领域
本发明涉及一种缺盐警报器及含其的软水处理器。
背景技术
目前自动软化器应用非常普及，其全自动控制的多路阀智能启动再生，完成注水吸盐等一系列再生过程，这样盐箱内的固体颗粒盐会不断被消耗，到达一定程度后，需要用户适时补充盐箱内颗粒盐，以保证饱和盐液浓度和软化器再生效果。
由于通常为全自动无人操作，加上设计上盐箱内盐粒消耗周期为几周到几个月不等，所以用户经常不能及时补充盐粒：加早了浪费采购资金和有限的存储空间，加晚了影响软化器的正常再生，所以迫切需要一种缺盐报警配件用于预报提醒。目前市场上有一些利用红外测距、超声波测距和盐液浓度探测等原理的缺盐报警装置，但是由于盐箱内杂质干扰、探头防腐效果不好以及缺盐报警延后不能起到预报等各种各样的问题，这些设计复杂而且成本也比较高的产品并没有受到用户的普遍认可。
发明内容
本发明要解决的技术问题是为了克服现有技术中的缺陷，提供一种缺盐警报器及含其的软水处理器。
本发明是通过下述技术方案来解决上述技术问题的：
一种缺盐警报器，其包括保护外壳、偏心单摆、干簧管插头和磁铁，所述偏心单摆可旋转连接于所述保护外壳;
所述干簧管插头固设于所述保护外壳;
所述偏心单摆为不对称结构，具有转轴，所述转轴的远端有预埋磁铁;
所述保护外壳上对应设有定位孔，所述定位孔用于容设所述转轴;
所述偏心单摆在一接触位置和一自然位置之间旋转。
此处指的自然位置即指偏心单摆在不受外力的情况下自然下垂所处的位置。
较佳地，所述干簧管插头的内部灌胶封装有一干簧管，并设有绝缘导线，所述绝缘导线用于引出开关信号。
在本方案中，采用上述结构形式，使得所述偏心单摆在接触位置时，所述磁铁使所述干簧管连通;所述偏心单摆在自然位置时，所述干簧管断开。
较佳地，所述保护外壳上设有一空心区域，所述空心区域包括第一开口，所述偏心单摆设于所述空心区域中。
较佳地，所述偏心单摆包括斜面，所述斜面背向于所述空心区域，所述斜面用于承受外力。
在本方案中，采用上述结构形式，使得斜面能够承受盐粒对其的挤压力，从而让偏心单摆背向第一开口方向向上摆动，使得磁铁靠近干簧管。
较佳地，所述保护外壳上设有第二开口和卸料面，所述卸料面自第一开口的方向沿第二开口的方向延伸，并向第二开口的方向向下倾斜。
在本方案中，采用上述结构形式，用于排除保护外壳的内部积存下来的不溶性的杂质颗粒，确保偏心单摆在保护外壳内自由摆动。
较佳地，所述保护外壳的四壁设置有缝隙，所述缝隙用于隔离固体颗粒而盐液能自由流动。
较佳地，所述偏心单摆还包括配重块，所述配重块用于调整所述偏心单摆的偏心角度。
在本方案中，采用上述结构形式，可以调整偏心单摆相对干簧管摆动的灵敏度，使得信号输出更加稳定准确。
较佳地，所述配重块为防腐蚀材料。
在本方案中，采用上述结构形式，使得缺盐警报器的使用寿命延长，同时保证了盐水环境不受金属腐蚀物的污染。
一种软水处理器，其包括：
盐箱，所述盐箱内设有盐井;
缺盐警报器，所述缺盐警报器固设于所述盐箱的内部。
较佳地，所述缺盐警报器还包括紧固部件，所述紧固部件用于将所述缺盐警报器固定于所述盐井上。
较佳地，所述紧固部件包括盐井抱箍，所述盐井抱箍用于箍住所述盐井，所述盐井抱箍与所述保护外壳固定连接。
较佳地，所述盐井抱箍上设有凸出部，所述保护外壳的侧面对应设有卡扣，所述卡扣通过固定螺栓连接于所述保护外壳的侧面，所述卡扣用于卡设所述凸出部，限制了所述缺盐警报器相对于所述盐井抱箍的运动。
较佳地，所述保护外壳的相对所述盐井的侧面设有若干个支撑筋，所述支撑筋的一端固设于所述保护外壳的设有所述卡扣的一侧，所述支撑筋的另一端抵靠于所述盐井。
本发明的积极进步效果在于：
本发明设计结构简单实用、抗干扰能力强，方便维护和清理，故障率低，成本更低，使用范围会更加广泛;另外可多套不同高度安装，提取盐箱内多个盐位信号来实现各个比例的预报警或剩余盐量显示等功能。
