申请日2017.11.11
公开(公告)日2018.03.20
IPC分类号A01K7/02; A01G27/06; A01G31/02; C02F3/32; C02F103/20
摘要
本发明公开了一种羊圈饮用水供给及废水处理装置，包括饮用水供给装置和废水处理装置，所述饮用水供给装置包括饮水凹槽、定时装置、饮水台、水泵，所述饮水凹槽的外侧壁设置有定时装置，所述饮水凹槽的外侧壁设置有第二出水口，所述定时装置与水泵电性连接，所述废水处理装置包括蓄水池、渗水装置、植物生长盒，所述第二出水口与蓄水池贯通连接，所述蓄水池的底部放置有渗水装置，所述渗水装置包括单向透水薄膜、海绵，所述蓄水池的下表面设置有渗水孔，所述植物生长盒放置在蓄水池的正下方;本发明提供了一种能够定时更换畜牧业饮用水、饮用废水能够有效处理的羊圈饮用水供给及废水处理装置。

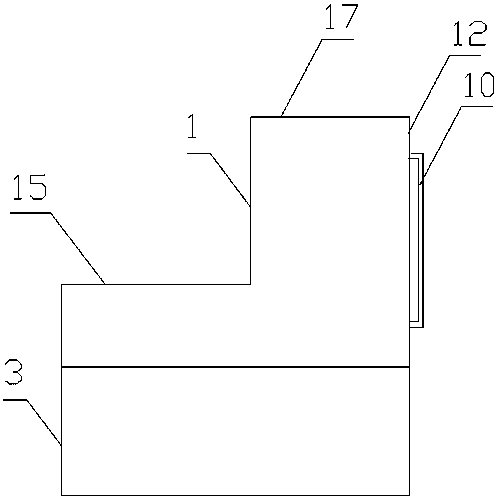

摘要附图
权利要求书
1.一种羊圈饮用水供给及废水处理装置，包括饮用水供给装置(1)和废水处理装置(2)，其特征在于：所述饮用水供给装置(1)包括抽水电机(11)、蓄水箱(12)、第一水位检测装置、饮水凹槽(13)、定时装置(14)、饮水台(15)、防水机箱(16)、防护外壳(17)、第一出水口(18)、水泵(19)和气密性安全箱门(10)，所述防护外壳(17)的下端设置有U型放置槽(3)，所述防护外壳(17)的前方设置饮水台(15)，所述饮水台(15)的顶部设置有饮水凹槽(13)，所述饮水凹槽(13)的外侧壁设置有定时装置(14)，所述饮水凹槽(13)的外侧壁设置有进水口，所述进水口处设置有电磁阀，所述饮水凹槽(13)的外侧壁设置有第二出水口，所述第二出水口安装有出水口盖(4)，所述定时装置(14)与水泵(19)电性连接，所述蓄水箱(12)设置在防护外壳(17)内部，所述蓄水箱(12)前侧壁右下端设置有第一出水口(18)，所述第一水位检测装置设置在蓄水箱(12)的左侧内壁，所述防水机箱(16)设置在蓄水箱(12)的内部顶部，所述防水机箱(16)的内部设置有抽水电机(11)，所述抽水电机(11)与外部供水系统连接，所述第一水位检测装置与抽水电机(11)电性连接，所述气密性安全箱门(10)通过铰接连接在蓄水箱(12)的后方，所述U型放置槽(3)内放置有废水处理装置(2)，所述废水处理装置(2)包括蓄水池(21)、渗水装置(22)、植物生长盒(23)，所述第二出水口与蓄水池(21)贯通连接，所述蓄水池(21)的两侧壁与U型放置槽(3)的两侧壁固定焊接，所述蓄水池(21)的底部放置有渗水装置(22)，所述渗水装置(22)包括单向透水薄膜(24)、海绵(25)，所述单向透水薄膜(24)放置在海绵(25)的上方，所述蓄水池(21)的下表面设置有渗水孔(26)，所述植物生长盒(23)放置在蓄水池(21)的正下方，所述植物生长盒(23)的两侧壁与U型放置槽(3)的两侧壁采用抽屉式结构连接。
2.根据权利要求1所述的一种羊圈饮用水供给及废水处理装置，其特征在于：所述饮水凹槽(13)的外侧壁设置有驱动出水口盖(4)开关的电机，所述驱动出水口盖(4)开关的电机与定时装置(14)电性连接。
3.根据权利要求1所述的一种羊圈饮用水供给及废水处理装置，其特征在于：所述定时装置(14)中设置有两个时间，一个用于控制水泵(19)，另一个用于控制驱动出水口盖(4)开关的电机。
4.根据权利要求1所述的一种羊圈饮用水供给及废水处理装置，其特征在于：所述气密性安全箱门(10)上设置有把手，且气密性安全箱门(10)的内部设置有防渗水橡胶垫圈。
5.根据权利要求1所述的一种羊圈饮用水供给及废水处理装置，其特征在于：所述植物生长盒(23)的底部放置有土壤。
说明书
一种羊圈饮用水供给及废水处理装置
技术领域
本发明属于畜牧业领域，具体涉及一种羊圈饮用水供给及废水处理装置。
背景技术
现今畜牧业通常采用的供水方式均为人工定时供水，这种供水方式会浪费大量人力，提高了畜牧成本，并且畜牧的饮用水需要定时更换，而更换下来的水会随意泼洒，会造成资源的浪费，为解决上述问题，本发明提供了一种能够定时更换畜牧业饮用水、饮用废水能够有效处理的羊圈饮用水供给及废水处理装置。
发明内容
本发明的目的是为了克服现有技术的不足，而提供了一种能够定时更换畜牧业饮用水、饮用废水能够有效处理的羊圈饮用水供给及废水处理装置。
本发明的目的是这样实现的：一种羊圈饮用水供给及废水处理装置，包括饮用水供给装置和废水处理装置，所述饮用水供给装置包括抽水电机、蓄水箱、第一水位检测装置、饮水凹槽、定时装置、饮水台、防水机箱、防护外壳、第一出水口、水泵和气密性安全箱门，所述防护外壳的下端设置有U型放置槽，所述防护外壳的前方设置饮水台，所述饮水台的顶部设置有饮水凹槽，所述饮水凹槽的外侧壁设置有定时装置，所述饮水凹槽的外侧壁设置有进水口，所述进水口处设置有电磁阀，所述饮水凹槽的外侧壁设置有第二出水口，所述第二出水口安装有出水口盖，所述定时装置与水泵电性连接，所述蓄水箱设置在防护外壳内部，所述蓄水箱的前侧壁右下端设置有第一出水口，所述第一水位检测装置设置在蓄水箱的左侧内壁，所述防水机箱设置在蓄水箱的内部顶部，所述防水机箱的内部设置有抽水电机，所述抽水电机与外部供水系统连接，所述第一水位检测装置与抽水电机电性连接，所述气密性安全箱门通过铰接连接在蓄水箱的后方，所述U型放置槽内放置有废水处理装置，所述废水处理装置包括蓄水池、渗水装置、植物生长盒，所述第二出水口与蓄水池贯通连接，所述蓄水池的两侧壁与U型放置槽的两侧壁固定焊接，所述蓄水池的底部放置有渗水装置，所述渗水装置包括单向透水薄膜、海绵，所述单向透水薄膜放置在海绵的上方，所述蓄水池的下表面设置有渗水孔，所述植物生长盒放置在蓄水池的正下方，所述植物生长盒的两侧壁与U型放置槽的两侧壁采用抽屉式结构连接。
所述饮水凹槽的外侧壁设置有驱动出水口盖开关的电机，所述驱动出水口盖开关的电机与定时装置电性连接。
所述定时装置中设置有两个时间，一个用于控制水泵，另一个用于控制驱动出水口盖开关的电机。
所述气密性安全箱门上设置有把手，且气密性安全箱门的内部设置有防渗水橡胶垫圈。
所述植物生长盒的底部放置有土壤。
由于采用了上述技术方案，本发明的有益效果是：
(1)本发明中饮水凹槽的外侧壁设置有定时装置，定时装置中设置有两个时间，另一个时间用于控制驱动出水口盖开关的电机当到了定时装置规定的时间，驱动出水口盖开关的电机驱动出水口盖打开，饮水凹槽中的水从第二出水口流入蓄水池中;一个时间用于控制水泵，当到了规定的时间，电磁阀打开，水泵开始工作，水从进水口流入饮水凹槽，及时为饮水池中注入新鲜的水，本发明能够定时更换畜牧业饮用水。
(2)本发明中U型放置槽内放置有废水处理装置，废水处理装置包括蓄水池、渗水装置、植物生长盒，蓄水池中流入的饮用废水可作为植物生长盒中的植物生成用水为植物提供营养，使饮用废水能够有效处理。
