申请日2017.11.10
公开(公告)日2018.01.23
IPC分类号C02F9/04; C02F103/34
摘要
本发明公开了一种橡胶促进剂CBS生产废水中提取M的装置，包括硫酸计量罐、烧碱计量罐、析出罐、过滤罐、溶解变化罐、中和罐和离心机;析出罐通过转料泵一与过滤罐相连;过滤罐通过转料泵二与溶解变化罐相连;溶解变化罐通过转料泵三与中和罐连接;中和罐与离心机相连;析出罐、过滤罐、溶解变化罐、中和罐均设置烧碱进口，与烧碱计量罐相连;析出罐、溶解变化罐及中和罐还设置硫酸进口，与硫酸计量罐相连。本发明设备简单，操作便利，投资小，通过加酸调节pH值分离M并提取，既回收了M，又降低了COD，一方面使得资源得到循环利用，降低生产成本和原料消耗，另一方面减轻了水处理的压力，提高生产效率。
摘要附图
权利要求书

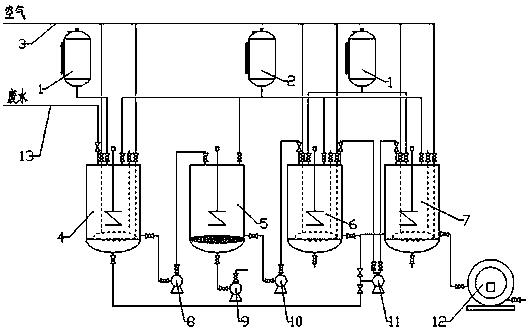

1.一种橡胶促进剂CBS生产废水中提取M的装置，包括硫酸计量罐(1)、烧碱计量罐(2)、析出罐(4)、过滤罐(5)、溶解变化罐(6)、中和罐(7)和离心机(12)，其特征在于：所述析出罐(4)进料口连接车间废水管道(13)，出料口通过转料泵一(8)与过滤罐(5)进料口相连;所述过滤罐(5)出料口通过转料泵二(10)与溶解变化罐(6)进料口相连;所述溶解变化罐(6)出料口通过转料泵三(11)与中和罐(7)进料口连接;所述中和罐(7)出料口与离心机(12)相连;
所述析出罐(4)、过滤罐(5)、溶解变化罐(6)、中和罐(7)均设置烧碱进口，与烧碱计量罐(2)相连;所述烧碱进口安有自动加碱装置;
所述析出罐(4)、溶解变化罐(6)及中和罐(7)还设置硫酸进口，与硫酸计量罐(1)相连;所述硫酸进口安装有自动加酸装置。
2.根据权利要求1所述的橡胶促进剂CBS生产废水中提取M的装置，其特征在于：所述过滤罐(5)设置机械搅拌装置;所述过滤罐(5)还与真空泵(9)相连，过滤罐(5)中物料搅拌均匀后利用真空泵(9)抽走多余液体。
3.根据权利要求1所述的橡胶促进剂CBS生产废水中提取M的装置，其特征在于：所述硫酸计量罐(1)和烧碱计量罐(2)均设置液位传感器;所述液位传感器连接自动进液阀。
4.根据权利要求1所述的橡胶促进剂CBS生产废水中提取M的装置，其特征在于：所述析出罐(4)、溶解变化罐(6)、中和罐(7)均设置机械搅拌装置和鼓风搅拌装置;所述机械搅拌装置和鼓风搅拌装置与pH值测量传感器相连，pH值测量传感器与自动加碱装置、自动加酸装置相连。
5.根据权利要求4所述的橡胶促进剂CBS生产废水中提取M的装置，其特征在于：所述鼓风搅拌装置经阀门连接空气管道(3)。
说明书
一种橡胶促进剂CBS生产废水中提取M的装置
技术领域
本发明涉及环保水处理技术领域领域，特别是涉及一种橡胶促进剂CBS生产废水中提取M的装置。
背景技术
目前，国内生产橡胶硫化促进剂CBS多采用橡胶促进剂M为原料，生产过程中会产生大量的废水，该废水中除还有高浓度的COD和盐类外，溶解的未反应M浓度也较高，若直接排入现有生化处理装置，一是不利于环境保护，二是造成了原料的浪费。同时，由于缺少生化处理前预处理过程，常造成生化处理过程中水处理设备出现堵塞现象，水处理不能正常运行，严重影响车间正常生产。
发明内容
为了克服上述现有技术的不足，本发明提供了一种污染小且M回收率高的从橡胶促进剂CBS生产废水中提取M的装置，进而提高生产效率。
本发明采用的技术方案是：一种橡胶促进剂CBS生产废水中提取M的装置，包括硫酸计量罐、烧碱计量罐、析出罐、过滤罐、溶解变化罐、中和罐和离心机;
所述析出罐进料口连接车间废水管道，出料口通过转料泵一与过滤罐进料口相连;所述过滤罐出料口通过转料泵二与溶解变化罐进料口相连;所述溶解变化罐出料口通过转料泵三与中和罐进料口连接;所述中和罐出料口与离心机相连;
所述析出罐、过滤罐、溶解变化罐、中和罐均设置烧碱进口，与烧碱计量罐相连;所述烧碱进口安有自动加碱装置;
所述析出罐、溶解变化罐及中和罐还设置硫酸进口，与硫酸计量罐相连;所述硫酸进口安装有自动加酸装置。
进一步地，所述过滤罐设置机械搅拌装置;所述过滤罐还与真空泵相连，过滤罐中物料搅拌均匀后利用真空泵抽走多余液体。
进一步地，所述硫酸计量罐和烧碱计量罐均设置液位传感器;所述液位传感器连接自动进液阀。
进一步地，所述析出罐、溶解变化罐、中和罐均设置机械搅拌装置和鼓风搅拌装置;所述机械搅拌装置和鼓风搅拌装置与pH值测量传感器相连，pH值测量传感器与自动加碱装置、自动加酸装置相连。
进一步地，所述鼓风搅拌装置经阀门连接空气管道。
本发明的有益效果是：本发明设备简单，操作便利，投资小，通过对橡胶促进剂CBS生产废水中两次加酸调节pH值，析出大量的未反应M，M回收率可达到95%以上，一方面使得资源得到循环利用，降低生产成本和原料消耗，另一方面作为生化处理前预处理过程，大大降低了COD，减轻了水处理的压力，提高生产效率。
