申请日2017.11.10
公开(公告)日2018.01.19
IPC分类号C02F1/461; C02F1/463
摘要
本发明涉及污水处理技术领域，尤其是涉及一种家用洗衣机污水处理装置及系统。该家用洗衣机污水处理装置，包括箱体;箱体内设置有电解装置，电解装置包括间隔设置的多块第一电极板，相邻的两块第一电极板之间还设置有第二电极板;箱体内还设置有水质监测装置，用于监测经电解装置处理后的水的水质;箱体内还安装有集油装置，用于收集从污水中分离出的油状物。该家用洗衣机污水处理系统，包括所述的家用洗衣机污水处理装置。本发明能够减小家用洗衣机污水产生的污染。

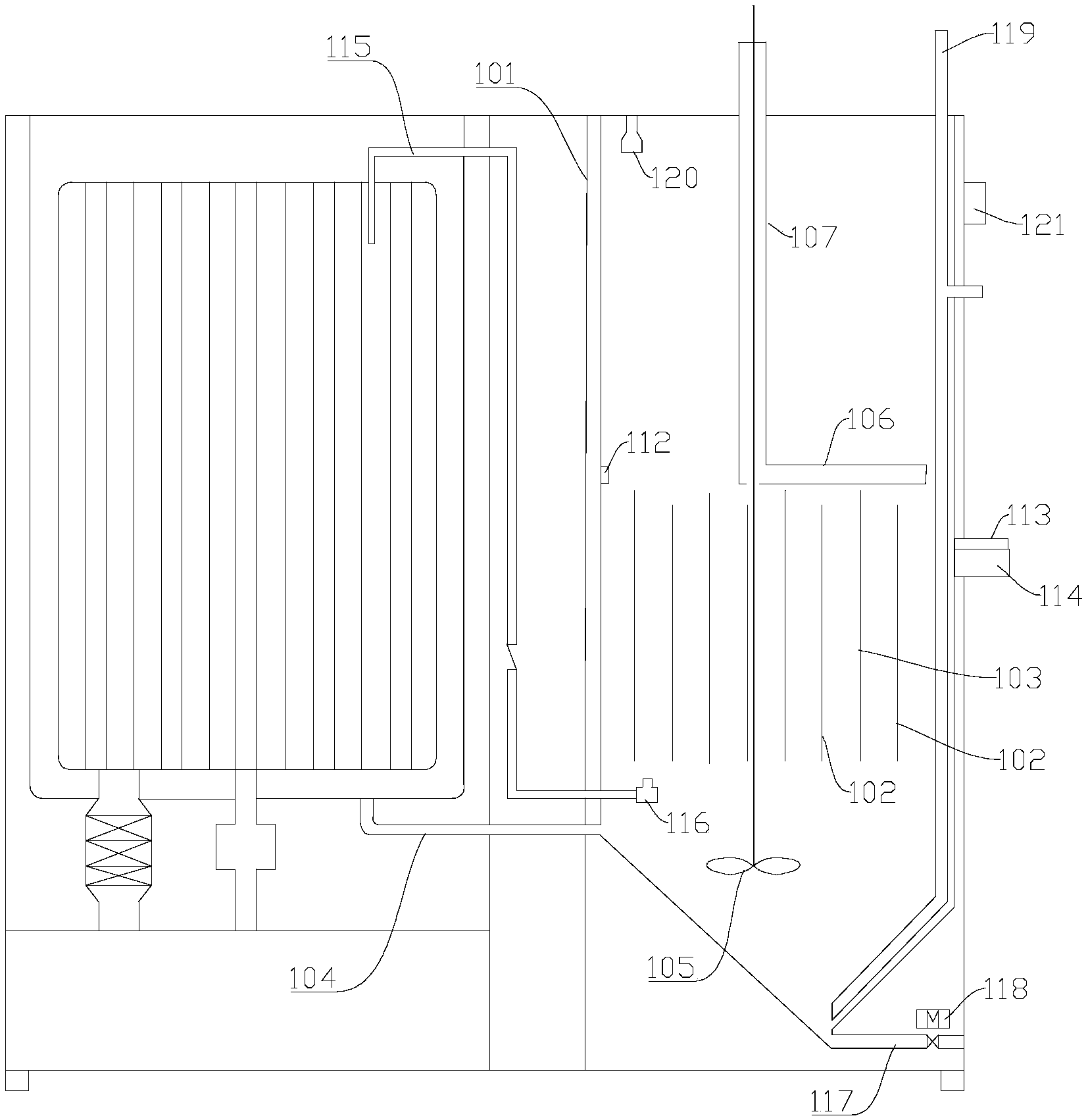

摘要附图
权利要求书
1.一种家用洗衣机污水处理装置，其特征在于，包括箱体;所述箱体内设置有电解装置，所述电解装置包括间隔设置的多块第一电极板，相邻的两块第一电极板之间还设置有第二电极板;所述箱体内还设置有水质监测装置，用于监测经所述电解装置处理后的水的水质;所述箱体内还安装有集油装置，用于收集从污水中分离出的油状物。
2.根据权利要求1所述的家用洗衣机污水处理装置，其特征在于，所述箱体内还安装有搅拌装置，用于对存储于所述箱体内的污水进行搅拌。
3.根据权利要求1或2所述的家用洗衣机污水处理装置，其特征在于，所述箱体与洗衣机的洗衣桶之间设置有回水装置，用于将经所述电解装置处理后的水输送到所述洗衣机的洗衣桶。
4.根据权利要求1或2所述的家用洗衣机污水处理装置，其特征在于，所述箱体内还设置有排泥装置，用于排出所述箱体内聚积的污泥。
5.根据权利要求1或2所述的家用洗衣机污水处理装置，其特征在于，所述箱体还安装有排水装置，用于将经所述电解装置处理后的水排出。
6.根据权利要求1或2所述的家用洗衣机污水处理装置，其特征在于，所述水质监测装置包括浊度传感器，用于检测经所述电解装置处理后的水的浊度。
7.根据权利要求6所述的家用洗衣机污水处理装置，其特征在于，所述水质监测装置还包括COD在线监测系统，用于检测经所述电解装置处理后的水的COD值。
8.根据权利要求2所述的家用洗衣机污水处理装置，其特征在于，所述搅拌装置包括搅拌叶轮及驱动所述搅拌叶轮转动的驱动装置。
9.根据权利要求8所述的家用洗衣机污水处理装置，其特征在于，所述集油装置包括集油槽，所述集油槽的一端与中空管固定连接，所述搅拌叶轮的转轴穿设于所述中空管内;所述驱动装置还用于驱动所述中空管转动。
10.一种家用洗衣机污水处理系统，其特征在于，包括如权利要求1-9中任一项所述的家用洗衣机污水处理装置。
说明书
家用洗衣机污水处理装置及系统
技术领域
本发明涉及污水处理技术领域，尤其是涉及一种家用洗衣机污水处理装置及系统。
背景技术
近年来表面活性剂用量剧增。据统计，2013年全国表面活性剂年产量为152.1万吨，2014年已达238.9万吨。表面活性剂的主要应用领域是洗涤剂，其中家庭用表面活性剂占51.6%，其使用后最终大部分形成乳化胶体，处理过程繁琐，进入环境会对人体和动植物有慢性毒害作用，同时造成水的污染与浪费，影响生态系统的平衡发展。
含油洗衣废水是一种典型的乳化油废水，油滴和细小的悬浮物均匀的分散在含油洗衣废水中会形成稳定的水包油(O/W)型乳液体系，水包油型的乳液废水由于存在有助于乳化稳定的乳化剂而对处理造成重大困难。目前家用洗衣机产生的污水由于量少，绝大部分被直接排放到了下水道，在农村更是被直接排放到环境中，浪费了大量的水，同时也造成了很大的污染。
发明内容
本发明的目的在于提供一种家用洗衣机污水处理装置及系统，以解决现有技术中存在的家用洗衣机产生的污水直接排放后污染环境的技术问题。
本发明提供了一种家用洗衣机污水处理装置，包括箱体;所述箱体内设置有电解装置，所述电解装置包括间隔设置的多块第一电极板，相邻的两块第一电极板之间还设置有第二电极板;所述箱体内还设置有水质监测装置，用于监测经所述电解装置处理后的水的水质;所述箱体内还安装有集油装置，用于收集从污水中分离出的油状物。
进一步地，所述箱体内还安装有搅拌装置，用于对存储于所述箱体内的污水进行搅拌。
进一步地，所述箱体与洗衣机的洗衣桶之间设置有回水装置，用于将经所述电解装置处理后的水输送到所述洗衣机的洗衣桶。
进一步地，所述箱体内还设置有排泥装置，用于排出所述箱体内聚积的污泥。
进一步地，所述箱体还安装有排水装置，用于将经所述电解装置处理后的水排出。
进一步地，所述水质监测装置包括浊度传感器，用于检测经所述电解装置处理后的水的浊度。
进一步地，所述水质监测装置还包括COD在线监测系统，用于检测经所述电解装置处理后的水的COD值。
进一步地，所述搅拌装置包括搅拌叶轮及驱动所述搅拌叶轮转动的驱动装置。
进一步地，所述集油装置包括集油槽，所述集油槽的一端与中空管固定连接，所述搅拌叶轮的转轴穿设于所述中空管内;所述驱动装置还用于驱动所述中空管转动。
本发明还提供了一种家用洗衣机污水处理系统，包括所述的家用洗衣机污水处理装置。
与现有技术相比，本发明的有益效果为：
本发明提供的家用洗衣机污水处理装置，包括箱体;箱体内设置有电解装置，电解装置包括间隔设置的多块第一电极板，相邻的两块第一电极板之间还设置有第二电极板;箱体内还设置有水质监测装置，用于监测经电解装置处理后的水的水质;箱体内还安装有集油装置，用于收集从污水中分离出的油状物。通过利用电絮凝法以实现家用洗衣机污水的破乳，从而分离得到含油状物，并通过集油装置以回收利用;另外，还通过水质监测装置来监测处理后的水质，以判断其是否符合要求，以便于决定是否重复利用，以减小对环境的污染。
本发明还提供的家用洗衣机污水处理系统，包括所述的家用洗衣机污水处理装置。基于上述分析可知，本发明提供的家用洗衣机污水处理系统，能够减小家用洗衣机污水产生的污染。
