申请日2015.11.13
公开(公告)日2016.04.06
IPC分类号E03D1/34; E03B1/04; E03C1/12
摘要
本实用新型提供一种冲水开关装置及其废水循环用冲厕装置。所述冲水开关装置包括流水空间、进水口、出水口及按钮，所述流水空间包括流水空间一及流水空间二，二所述流水空间之间隔离，所述进水口包括进水口一及进水口二，二所述进水口形状可与水管相应连接，且分别与所述流水空间一及所述流水空间二连通，所述出水口在所述流水空间另一侧连通，所述按钮设所述流水空间，所述按钮为两档按钮，第一档使所述流水空间一流通，第二档使所述流水空间二流通。本实用新型的冲水开关装置采用多档按钮的设置的设计，可对不同的水源进行选择性开关，便于对水流进行管理，本实用新型的废水循环用冲厕装置可循环使用洗手废水，节能环保。
权利要求书
1.一种冲水开关装置，其特征在于，包括流水空间、进水口、出水口及按钮，所述流水空间包括流水空间一及流水空间二，二所述流水空间之间隔离，所述进水口包括进水口一及进水口二，二所述进水口形状可与水管相应连接，且分别与所述流水空间一及所述流水空间二连通，所述出水口在所述流水空间另一侧连通，所述按钮设所述流水空间，所述按钮为两档按钮，第一档使所述流水空间一流通，第二档使所述流水空间二流通。
2.根据权利要求1所述的冲水开关装置，其特征在于，所述流水空间一为废水流水空间，所述流水空间二为自来水流水空间。
3.根据权利要求1所述的冲水开关装置，其特征在于，所述进水口一为废水进水口，所述进水口二为自来水进水口。
4.一种应用权利要求1至3中任意一项所述冲水开关装置的废水循环用冲厕装置，其特征在于，所述废水循环用冲厕装置包括废水箱、废水管、自来水管、所述冲水开关装置及冲水管，所述废水管一端与所述废水箱连接，另一端与所述冲水开关装置的所述进水口一连接，所述自来水管与所述进水口二连接，所述冲水管与所述冲水开关装置的所述出水口连通。
说明书
冲水开关装置及其废水循环用冲厕装置
技术领域
本实用新型涉及水处理装置领域，特别涉及一种冲水开关装置及其废水循环用冲厕装置。
背景技术
现有的冲水开关一般为单个水管对应一个冲水开关，对水管只能单独处理，而不能选择水管水源。而冲厕装置大都采用自来水冲洗，而洗手用水或其他废水一般也为使用后即当作污水排除，浪费水资源。
实用新型内容
为了解决现有冲水开关只能对单个水管单独处理以及废水一次使用而浪费水资源的技术问题，本实用新型提供一种能选择打开水管水源且循环利用废水、节省水资源的废水循环用冲厕装置。

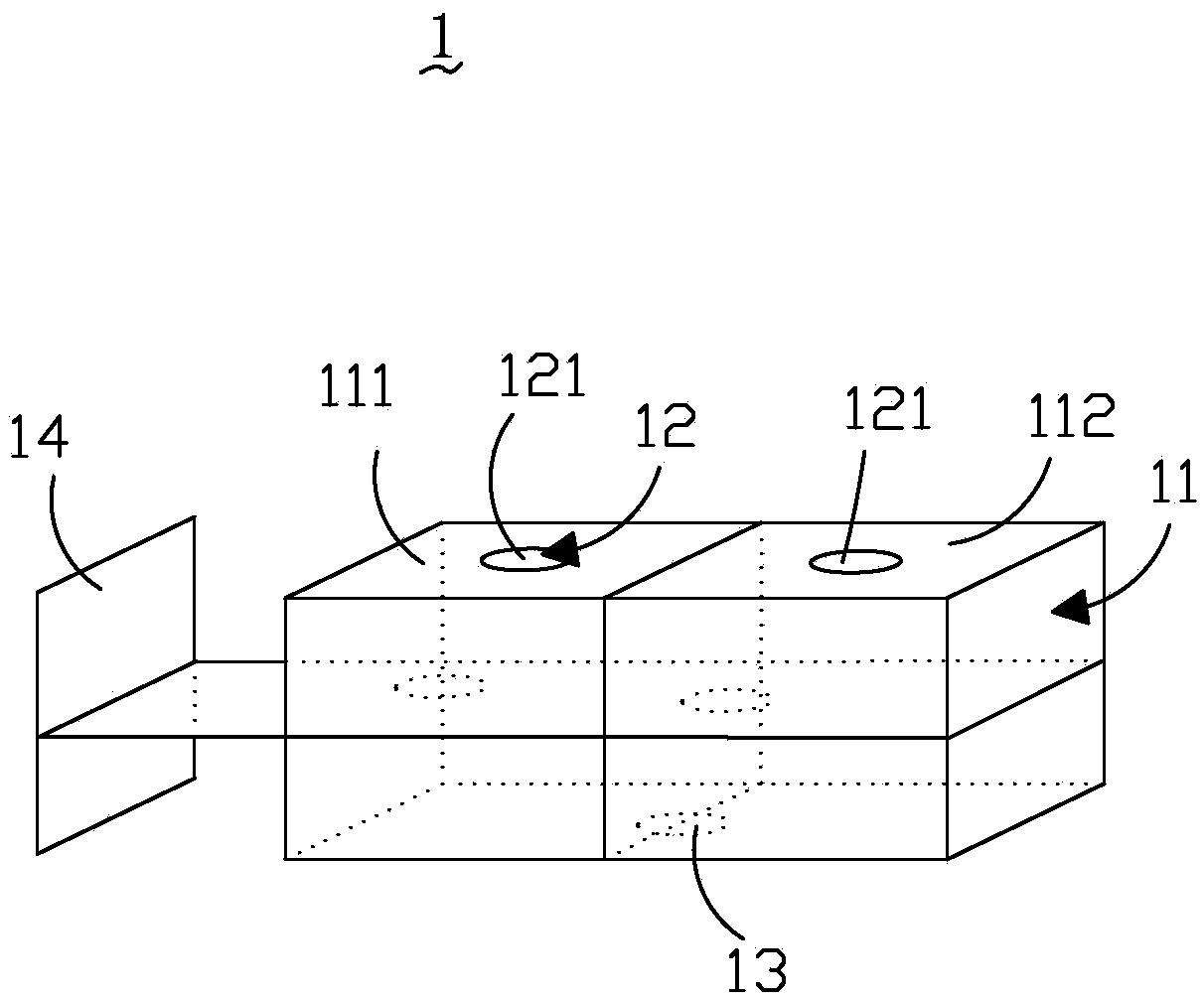

本实用新型提供的冲水开关装置包括流水空间、进水口、出水口及按钮，所述流水空间包括流水空间一及流水空间二，二所述流水空间之间隔离，所述进水口包括进水口一及进水口二，二所述进水口形状可与水管相应连接，且分别与所述流水空间一及所述流水空间二连通，所述出水口在所述流水空间另一侧连通，所述按钮设所述流水空间，所述按钮为两档按钮，第一档使所述流水空间一流通，第二档使所述流水空间二流通。
在本实用新型提供的冲水开关装置的一种较佳实施例中，所述流水空间一为废水流水空间，所述流水空间二为自来水流水空间。
在本实用新型提供的冲水开关装置的一种较佳实施例中，所述进水口一为废水进水口，所述进水口二为自来水进水口。
本实用新型提供的废水循环用冲厕装置，其特征在于，所述废水循环用冲厕装置包括废水箱、废水管、自来水管、所述冲水开关装置及冲水管，所述废水管一端与所述废水箱连接，另一端与所述冲水开关装置的所述进水口一连接，所述自来水管与所述进水口二连接，所述冲水管与所述冲水开关装置的所述出水口连通。
本实用新型的废水循环用冲厕装置具有如下有益效果：
一、所述冲水开关装置采用多档按钮的设置的设计，可对不同的水源进行选择性开关，能选择打开水管水源，便于对水流进行管理;所述废水循环用冲厕装置可循环使用洗手废水，循环利用废水，节能环保，节省水资源。
二、所述冲水开关装置为两档按钮，第一档使所述流水空间一流通，第二档使所述流水空间二流通，使第一档时打开废水流水空间，使所述废水箱中的废水流到所述冲水管，如没有水流通，则将所述按钮打开至第二档，使所述自来水管中的水源流到所述冲水管，优先使用废水，再使用自来水，合理化设计，循环利用水资源、节能环保，又能保障自来水水资源的供应。
