申请日2015.11.25
公开(公告)日2017.05.31
IPC分类号F04D7/04; F04D29/00; F04D29/70; F04D29/24
摘要
本发明提供一种防堵的污水泵设备，包括电机、泵体和底座，泵体的底部设有加强筋，泵体通过加强筋与底座固定，泵体的顶部设置有一电机座，电机固定安装在电机座上，电机座的内表面设置有机械密封组件,电机的输出端通过轴承与传动轴连接，传动轴从上至下依次固定设置有叶轮和搅拌器，叶轮包括叶片和轴套，搅拌器包括搅拌刀片和轴套，叶片与搅拌刀片分别由轴套固定在传动轴上，叶轮和搅拌器之间设置有滤网，泵体的内腔上设置有喷水管和固定刀片，喷水管位于滤网的下侧，固定刀片位于喷水管的下侧，泵体上设置有进污管和排污管，排污管与泵体的内腔之间通过连接件连接有止回阀。本发明要解决的问题是提供一种能够对污水中纤维、固体颗粒进行粉碎的防堵污水泵。
权利要求书

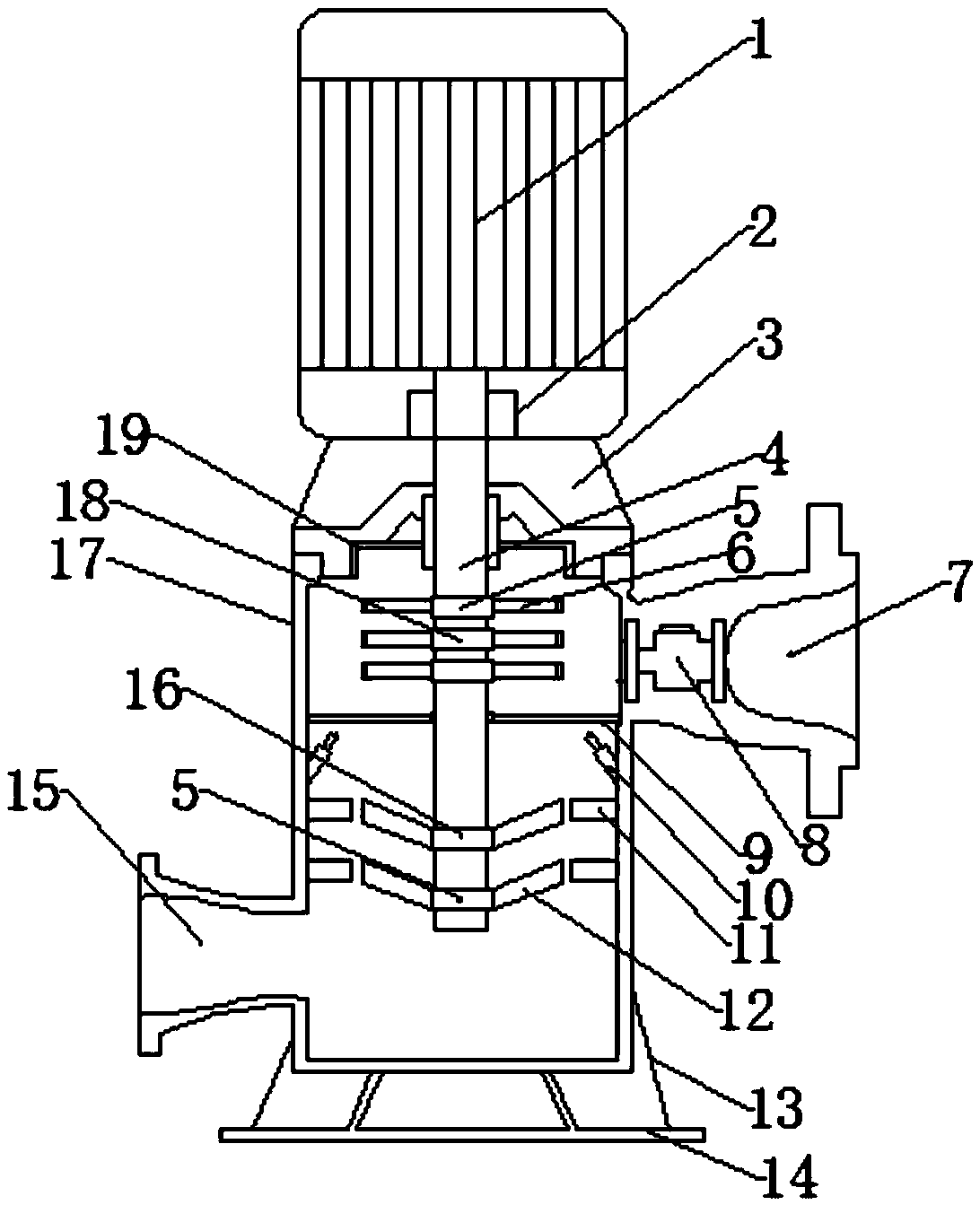

1.一种防堵的污水泵设备，包括电机(1)、泵体(17)和底座(14)，其特征在于：所述泵体(16)的底部设有加强筋(13)，所述泵体(17)通过加强筋(13)与所述底座(14)固定，所述泵体(17)的顶部设置有一电机座(3)，所述电机(1)固定安装在所述电机座(3)上，所述电机座(3)的内表面设置有机械密封组件(19),所述电机(1)的输出端设有轴承(2)和传动轴(4),所述电机(1)的输出端通过所述轴承(2)与所述传动轴(4)连接，所述传动轴(4)上从上至下依次固定设置有叶轮(18)和搅拌器(16)，所述叶轮(18)包括叶片(6)和轴套(5)，所述搅拌器(16)包括搅拌刀片(12)和轴套(5)，所述叶片(6)与所述搅拌刀片(12)均由所述轴套(5)固定在所述传动轴(4)上，所述叶轮(18)和所述搅拌器(16)之间设置有滤网(9)，所述泵体(17)的内腔上设置有喷水管(10)和固定刀片(11)，所述喷水管(10)位于所述滤网(9)的下侧，所述固定刀片(11)位于所述喷水管(10)的下侧，所述泵体(17)上设置有进污管(15)和排污管(7)，所述排污管(7)与所述泵体(17)的内腔之间通过连接件连接有止回阀(8)。
2.如权利要求1所述的一种防堵的污水泵设备，其特征在于：所述搅拌刀片(12)为长方形，所述搅拌刀片(12)的根部纵向固定在所述轴套(5)上，所述搅拌刀片(12)的尖端与所述固定刀片(11)在同一水平线上，所述搅拌刀片(12)与所述固定刀片(11)之间的间隙为1mm。
3.如权利要求1所述的一种防堵的污水泵设备，其特征在于：所述叶片(6)为弧形，设有六片，呈顺时针方向弯曲。
4.如权利要求3所述的一种防堵的污水泵设备，其特征在于：所述叶片(6)靠近尖刺部位设有泄流孔(20)。
5.如权利要求1所述的一种防堵的污水泵设备，其特征在于：所述叶轮(18)与所述搅拌器(16)均至少设有两组。
6.如权利要求1所述的一种防堵的污水泵设备，其特征在于：所述喷水管(10)的喷嘴为伞状。
说明书
一种防堵的污水泵设备
技术领域
本发明涉及污水泵，尤其是涉及一种防堵的污水泵设备。
背景技术
污水泵主要用于输送城市污水，粪便或液体中含有纤维，纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。由于被输送的介质中含有易缠绕或聚束的纤维物，这些限位容易缠绕在叶轮上，纸屑等固体颗粒堆积在泵体内部堵塞叶轮前端，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不便，给生活和环保带来严重影响。
发明内容
本发明要解决的问题是提供一种能够对污水中纤维、固体颗粒进行粉碎的防堵污水泵。
为解决上述技术问题，本发明采用的技术方案是：一种防堵的污水泵设备，包括电机、泵体和底座，所述泵体的底部设有加强筋，所述泵体通过加强筋与所述底座固定，所述泵体的顶部设置有一电机座，所述电机固定安装在所述电机座上，所述电机座的内表面设置有机械密封组件,所述电机的输出端设有轴承和传动轴,所述电机的输出端通过所述轴承与所述传动轴连接，所述传动轴从上至下依次固定设置有叶轮和搅拌器，所述叶轮包括叶片和轴套，所述搅拌器包括搅拌刀片和轴套，所述叶片与所述搅拌刀片均由所述轴套固定在所述传动轴上，所述叶轮和所述搅拌器之间设置有滤网，所述泵体的内腔上设置有喷水管和固定刀片，所述喷水管位于所述滤网的下侧，所述固定刀片位于所述喷水管的下侧，所述泵体上设置有进污管和排污管，所述排污管与所述泵体的内腔之间通过连接件连接有止回阀。
进一步地，所述搅拌刀片为长方形，所述搅拌刀片的根部纵向固定在所述轴套上，所述搅拌刀片的尖端与所述固定刀片在同一水平线上，所述搅拌刀片与所述固定刀片之间的间隙为1mm。
进一步地，所述叶片为弧形，设有六片，呈顺时针方向弯曲。
进一步地，所述叶片靠近尖刺部位设有泄流孔。
进一步地，所述叶轮与所述搅拌器均至少设有两组。
进一步地，所述喷水管的喷嘴为伞状。
本发明具有的优点和有益效果是：
(1)本发明通过采用搅拌器和叶轮的组合结构，以及将滤网设置在搅拌器和叶轮之间，通过刀片使纤维物和固体颗粒搅碎后，只有小于滤网网孔尺寸的颗粒才可以通过，防止泵体内部堵塞的问题。
(2)所述喷水管设置在滤网下部，且喷嘴为伞状，使喷洒水的范围广，能够及时对滤网进行清洗，避免了滤网的堵塞而影响水泵工作。
(3)所述叶片上设置有泄流孔，使叶轮在工作时减少水压对叶片的阻碍，减少工作时的摩擦，延长了叶轮的工作寿命，提高工作效率。
