申请日2017.11.10
公开(公告)日2018.02.23
IPC分类号C02F9/12
摘要
本发明涉及一种智能污水处理组合装置，包括汇水管、支架系统、磁吸滤系统、酸碱调节系统、过渡段一、极化系统、过渡段二、沉淀过滤系统;支架系统设置在地面上用于支撑磁吸滤系统，汇水管与磁吸滤系统连接，酸碱调节系统与磁吸滤系统末端连接，过渡段一与酸碱调节系统末端连接，极化系统与过渡段一末端连接，过渡段二与极化系统末端连接，沉淀过滤系统与过渡段二末端连接;本发明的智能污水处理组合装置污水处理效果好且不产生二次污染，处理污水成本低廉，通过该装置的各级系统的处理可以最大程度的去除水中的金属、有机物、氮和磷、油污等各类杂质和有害气体，污水处理彻底，安全可靠性高。
摘要附图
权利要求书

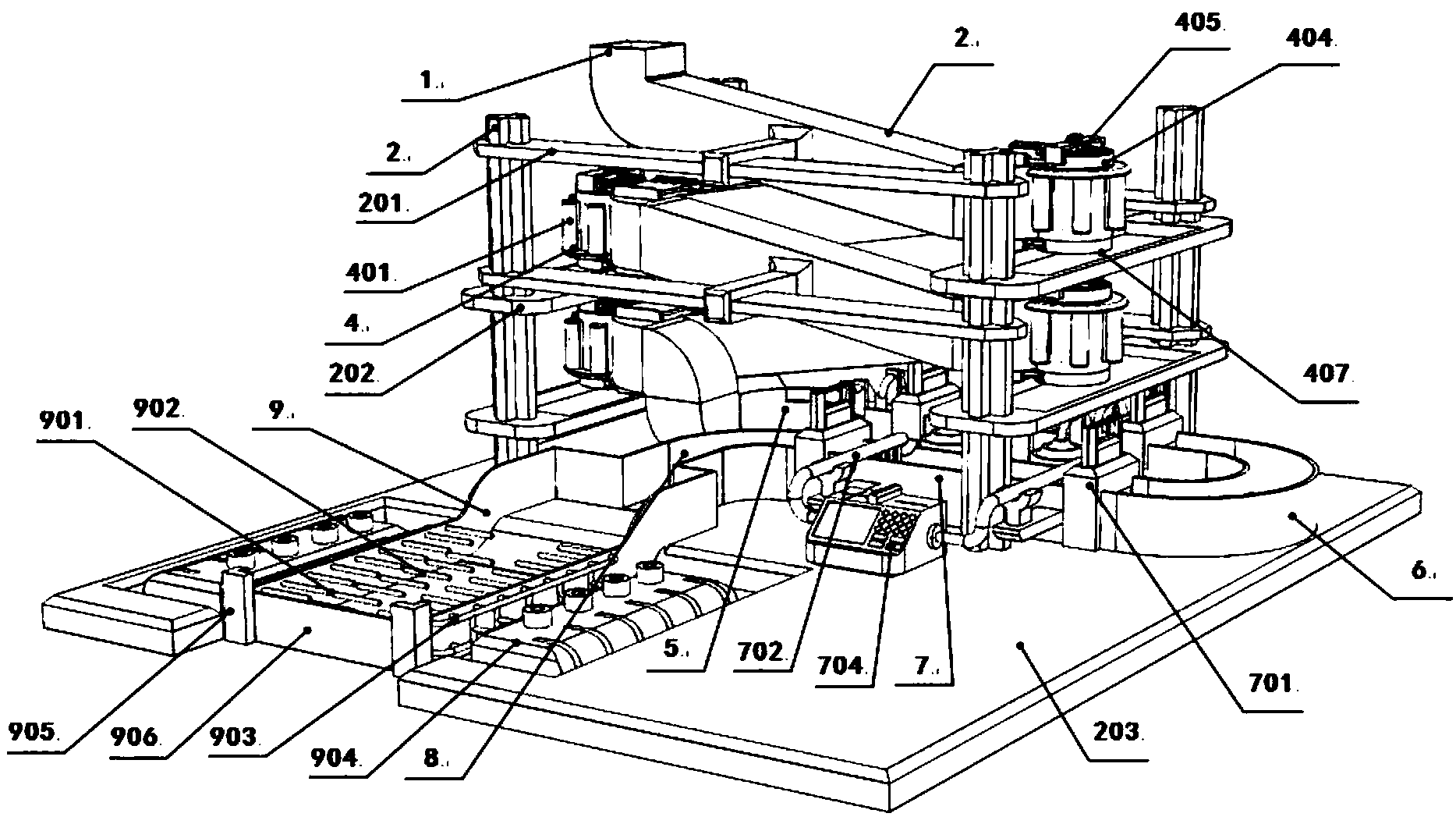

1.一种智能污水处理组合装置，其特征在于，包括汇水管(1)、支架系统、磁吸滤系统、酸碱调节系统、过渡段一(6)、极化系统、过渡段二(8)、沉淀过滤系统;所述支架系统设置在地面上用于支撑磁吸滤系统，汇水管(1)与磁吸滤系统连接，所述酸碱调节系统与磁吸滤系统末端连接，所述过渡段一(6)与酸碱调节系统末端连接，所述极化系统与过渡段一(6)末端连接，所述过渡段二(8)与极化系统末端连接，所述沉淀过滤系统与过渡段二(8)末端连接;
所述支架系统包括框架柱(2)、T字肋臂(201)、板架(202)、下层面板(203)，所述下层面板(203)设置在地面上，所述框架柱(2)为四个并设置在下层面板(203)上，所述板架(202)设置在两框架柱(601之间，所述T字肋臂(201)设置在两框架柱(2)之间，T字肋臂(201)、板架(202)交错设置;
所述磁吸滤系统包括下液管(3)、转向管(301)、吸滤罐(4)、磁壁箱(401)、电磁线圈组(402)、顶舱部(403)、顶舱门(404)、垂直风扇(405)、底舱部(406)、底舱门(407)，所述下液管(3)与汇水管(1)连接，下液管(3)通过T字肋臂(201)支撑固定，所述转向管(301)与下液管(3)末端连接，所述吸滤罐(4)与转向管(301)连通，所述吸滤罐(4)外壁上设置有多个磁壁箱(401)，所述磁壁箱(401)内设置有电磁线圈组(402)，所述吸滤罐(4)顶端设有顶舱部(403)，所述顶舱部(403)内滑动设置有顶舱门(404)，所述顶舱部(403)上方设有垂直风扇(405)，所述吸滤罐(4)底端设有底舱部(406)，所述底舱部(406)内滑动设有底舱门(407)，所述磁壁箱(401)对应的吸滤罐(4)内壁上设有垂直凹槽;
所述酸碱调节系统包括调节段(5)、酸碱罐(501)、曝气管(502)、控流阀门一(503)、PH监测探头(504)，所述调节段(5)两端分别与转向管(301)和过渡段一(6)连接，所述调节段(5)外两侧设置有多个酸碱罐(501)，所述曝气管(502)设置在调节段(5)内并与酸碱罐(501)，所述控流阀门一(503)设置在调节段(5)上，所述PH监测探头(504)设置在控流阀门一(503)上;
所述极化系统包括极化段(7)、控流阀门二(701)、导线管(702)、极化网片(703)、极化电箱(704)，所述极化段(7)两端分别与过渡段一(6)和过渡段二(8)连接，所述控流阀门二(701)设置在极化段(7)上，所述导线管(702)设置在极化段(7)上方，所述极化网片(703)设置在极化段(7)内并与导线管(702)连接，所述极化电箱(704)位于极化段(7)外一侧并与导线管(702)连接。
2.根据权利要求1所述的一种智能污水处理组合装置，其特征在于，所述沉淀过滤系统包括沉淀池(9)、水面吸管(901)、水底吸管(902)、集流管(903)、抽滤机(904)、密封滑框(905)、密封密封门(906)，所述沉淀池(9)与过渡段二(8)末端连接，所述沉淀池(9)内两侧上部设多个有水面吸管(901)，所述述沉淀池(9)内两侧下部设有多个水底吸管(902)，所述集流管(903)设置在沉淀池(9)外两侧并与水面吸管(901)、水底吸管(902)连通，所述抽滤机(904)与集流管(903)连接，所述沉淀池(9)末端设置有密封滑框(905)，所述密封滑框(905)内设置有密封密封门(906)，用于打开或关闭沉淀池(9)。
3.根据权利要求2所述的一种智能污水处理组合装置，其特征在于，所述磁吸滤系统为4个以上，并交错连接设置。
4.根据权利要求1～3任一项所述的一种智能污水处理组合装置，其特征在于，所述极化网片(703)为高纯铅材质。
5.根据权利要求1～3任一项所述的一种智能污水处理组合装置，其特征在于，所述调节段(5)、过渡段一(6)、极化段(7)、过渡段二(8)均设置在下层面板(203)上。
6.根据权利要求1～3任一项所述的一种智能污水处理组合装置，其特征在于，所述转向管(301)为U字型结构。
7.根据权利要求1～3任一项所述的一种智能污水处理组合装置，其特征在于，所述曝气管(502)一端上均匀设置有出气孔。
8.根据权利要求1～3任一项所述的一种智能污水处理组合装置，其特征在于，所述板架(202)上设置有回收凹槽。
9.根据权利要求1～3任一项所述的一种智能污水处理组合装置，其特征在于，所述酸碱罐(501)为3组分别对称设置在调节段(5)外两侧，控流阀门一(503)为三个。
10.根据权利要求2任一项所述的一种智能污水处理组合装置，其特征在于，所述沉淀池(9)前端为流水形结构。
说明书
一种智能污水处理组合装置
技术领域
本发明书涉及一种污水处理装置，更具体地说涉及一种智能污水处理组合装置，属于污水处理设备领域。
背景技术
随着经济社会的不断发展，污水排放的总量不断增多，处理难度不断加大，这就给污水的处理带来很大麻烦。而污水处理厂中处理污水一般采用生物法和化学法。若采用生物法则反应速率慢，耗电量很大;并且不能很好地除去水中的有害气体，导致出水气味比较大;而且在生物反应池的反应的过程中可能会产生极难降解的物质或者有毒有害的物质，不仅如此，生物法需要进行大量的曝气，而且占地很大。若采用化学法则会产生二次污染，导致后续处理变得很复杂，并且现今没有找到廉价有效的化学试剂，这样使得污水处理成本增加。
综上所述，现急需开发一种污水处理效果好，效率高的多层级污水处理装置。
发明内容
针对现有技术中存在的问题，本发明提供了一种污水处理效果好，效率高的智能污水处理组合装置。
为实现上述目的，本发明提供了一种智能污水处理组合装置，包括汇水管、支架系统、磁吸滤系统、酸碱调节系统、过渡段一、极化系统、过渡段二、沉淀过滤系统;所述支架系统设置在地面上用于支撑磁吸滤系统，汇水管与磁吸滤系统连接，所述酸碱调节系统与磁吸滤系统末端连接，所述过渡段一与酸碱调节系统末端连接，所述极化系统与过渡段一末端连接，所述过渡段二与极化系统末端连接，所述沉淀过滤系统与过渡段二末端连接;
所述支架系统包括框架柱、T字肋臂、板架、下层面板，所述下层面板设置在地面上，所述框架柱为四个并设置在下层面板上，所述板架设置在两框架柱设置在两框架柱之间，T字肋臂、板架交错设置;
所述磁吸滤系统包括下液管、转向管、吸滤罐、磁壁箱、电磁线圈组、顶舱部、顶舱门、垂直风扇、底舱部、底舱门，所述下液管与汇水管连接，下液管通过T字肋臂支撑固定，所述转向管与下液管末端连接，所述吸滤罐与转向管连通，所述吸滤罐外壁上设置有多个磁壁箱，所述磁壁箱内设置有电磁线圈组，所述吸滤罐顶端设有顶舱部，所述顶舱部内滑动设置有顶舱门，所述顶舱部上方设有垂直风扇，所述吸滤罐底端设有底舱部，所述底舱部内滑动设有底舱门，所述磁壁箱对应的吸滤罐内壁上设有垂直凹槽;
所述酸碱调节系统包括调节段、酸碱罐、曝气管、控流阀门一、PH监测探头，所述调节段两端分别与转向管和过渡段一连接，所述调节段外两侧设置有多个酸碱罐，所述曝气管设置在调节段内并与酸碱罐，所述控流阀门一设置在调节段上，所述PH监测探头设置在控流阀门一上;
所述极化系统包括极化段、控流阀门二、导线管、极化网片、极化电箱，所述极化段两端分别与过渡段一和过渡段二连接，所述控流阀门二设置在极化段上，所述导线管设置在极化段上方，所述极化网片设置在极化段内并与导线管连接，所述极化电箱位于极化段外一侧并与导线管连接。
作为本技术方案的进一步优化，所述沉淀过滤系统包括沉淀池、水面吸管、水底吸管、集流管、抽滤机、密封滑框、密封密封门，所述沉淀池与过渡段二末端连接，所述沉淀池内两侧上部设多个有水面吸管，所述述沉淀池内两侧下部设有多个水底吸管，所述集流管设置在沉淀池外两侧并与水面吸管、水底吸管连通，所述抽滤机与集流管连接，所述沉淀池末端设置有密封滑框，所述密封滑框内设置有密封密封门，用于打开或关闭沉淀池。
作为本技术方案的进一步优化，所述磁吸滤系统为4个以上，并交错连接设置。
作为本技术方案的进一步优化，所述极化网片为高纯铅材质。
作为本技术方案的进一步优化，所述调节段、过渡段一、极化段、过渡段二均设置在下层面板上。
作为本技术方案的进一步优化，所述转向管为U字型结构。
作为本技术方案的进一步优化，所述曝气管一端上均匀设置有出气孔。。
作为本技术方案的进一步优化，所述板架上设置有回收凹槽。
作为本技术方案的进一步优化，所述酸碱罐为3组分别对称设置在调节段外两侧，控流阀门一为三个。
作为本技术方案的进一步优化，所述沉淀池前端为流水形结构。
区别于现有技术，上述技术方案具有如下有益效果：
(1)、本发明的智能污水处理组合装置能有效去除污水中的有机物、氮和磷等营养物质及油污，污水处理效果好且不产生二次污染，并且占地面积小，投资和运行成本低，处理污水成本低廉。
(2)、本发明的多个磁吸滤系统对经过精滤后的污水进行多级磁吸处理，将污水中含有的金属离子杂质去除，然后进入酸碱调节系统调节水中的酸碱度，之后再进入极化系统进行极化处理，通过上述各级系统的处理可以最大程度的去除水中的金属、有机物、氮和磷、油污等各类杂质和有害气体，污水处理彻底，安全可靠性高。
(3)、本发明的沉淀过滤系统对经各级处理系统处理后的出水进行沉淀过滤，使得最终的排水达到排放标准，处理效率高，经济环保。
