申请日2017.11.09
公开(公告)日2018.01.12
IPC分类号B01D29/03; B01D29/82; B01D29/90; B01D29/96; C02F11/12
摘要
本发明涉及一种污泥脱水装置，尤其涉及一种便捷型污泥脱水装置。本发明要解决的技术问题是提供一种操作方便、省时省力的便捷型污泥脱水装置。为了解决上述技术问题，本发明提供了这样一种便捷型污泥脱水装置，包括有底座、收集框、支架、箱体、移动板、底板、过滤板、锁紧机构、第一滑套、固定架、电动推杆、压板、进料机构、升降机构、支撑机构和推料机构;箱体通过支架固接于底板顶部;收集框放置于底座顶部，且位于支架之间;箱体与支架固接的侧壁内均开有滑槽。本发明达到了操作方便、省时省力的效果。

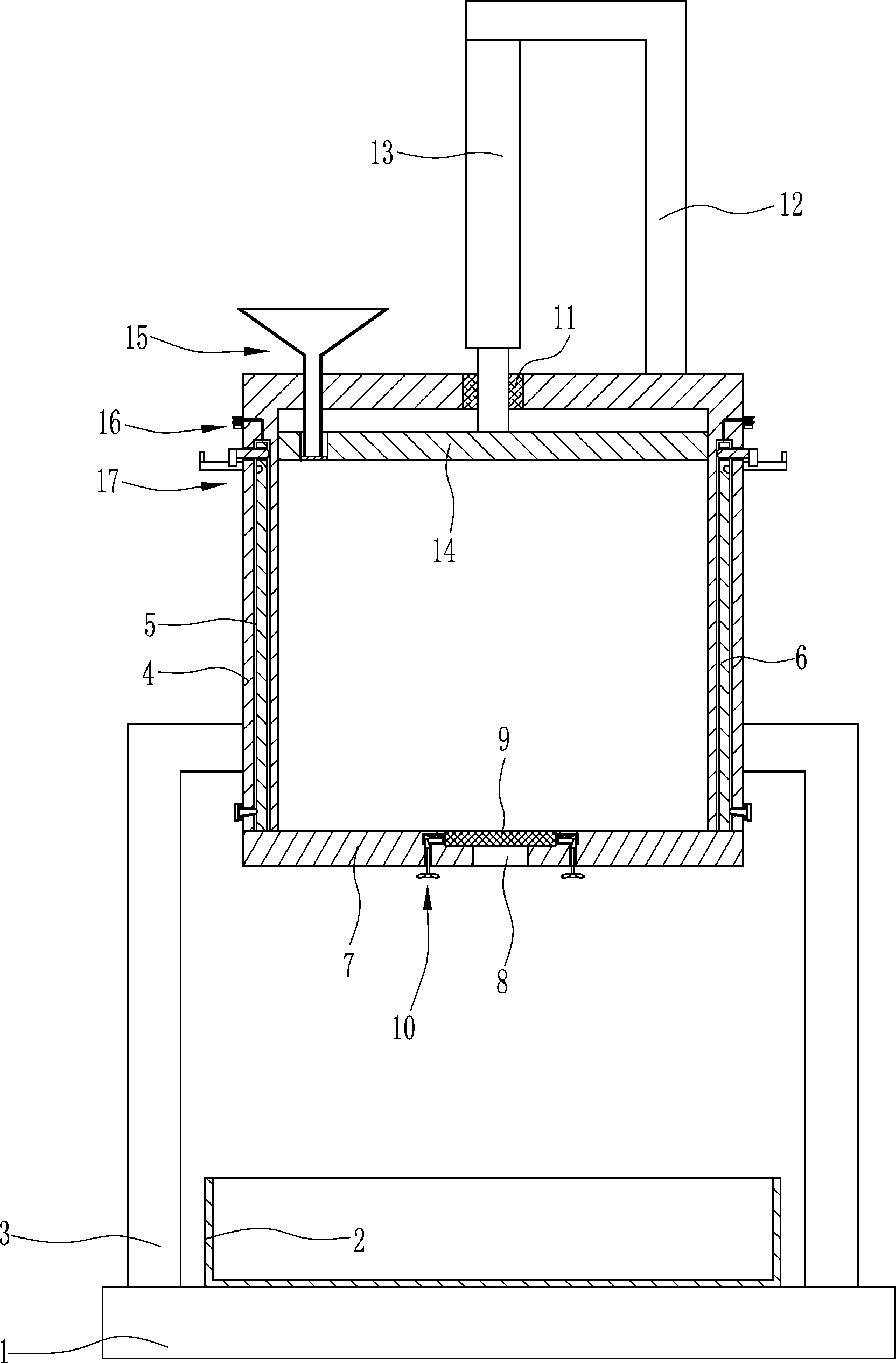

摘要附图
权利要求书
1.一种便捷型污泥脱水装置，其特征在于，包括有底座(1)、收集框(2)、支架(3)、箱体(4)、移动板(6)、底板(7)、过滤板(9)、锁紧机构(10)、第一滑套(11)、固定架(12)、电动推杆(13)、压板(14)、进料机构(15)、升降机构(16)、支撑机构(17)和推料机构(18);箱体(4)通过支架(3)固接于底板(7)顶部;收集框(2)放置于底座(1)顶部，且位于支架(3)之间;箱体(4)与支架(3)固接的侧壁内均开有滑槽(5)，底板(7)通过移动板(6)与滑槽(5)滑动连接;升降机构(16)固接于箱体(4)前侧面，且移动板(6)顶端与升降机构(16)的输出端传动连接;底板(7)中部开有阶梯孔(8)，过滤板(9)放置于阶梯孔(8)内;锁紧机构(10)固接于底板(7)，用于固定过滤板(9);支撑机构(17)固接于箱体(4)与支架(3)固接的侧壁，用于支撑移动板(6);第一滑套(11)嵌于箱体(4)的顶部，固定架(12)固接于箱体(4)顶部;电动推杆(13)固接于固定架(12)内顶部，且电动推杆(13)输出端贯穿第一滑套(11)与压板(14)固接;进料机构(15)固接于压板(14)端部，推料机构(18)固接于底板(7)后侧面。
2.根据权利要求1所述的一种便捷型污泥脱水装置，其特征在于，锁紧机构(10)包括有第一滑轨(102)、第一滑块(103)、夹块(104)、第二滑轨(105)、第二滑块(106)、楔形块(107)、螺母(109)和蝶形螺栓(110);阶梯孔(8)两侧的底板(7)内均开有凹槽(101)，第一滑轨(102)固接于凹槽(101)内顶部，夹块(104)通过第一滑块(103)与第一滑轨(102)滑动连接，第二滑轨(105)固接于凹槽(101)远离阶梯孔(8)的端部，楔形块(107)通过第二滑块(106)与第二滑轨(105)滑动连接，凹槽(101)下方的底板(7)内开有第一通孔(108)，螺母(109)固接于第一通孔(108)内底部;蝶形螺栓(110)与螺母(109)连接，且其顶部与楔形块(107)底部接触。
3.根据权利要求2所述的一种便捷型污泥脱水装置，其特征在于，进料机构(15)包括有进料斗(151)、合页(153)和盖板(154);进料斗(151)固接于箱体(4)顶部，压板(14)侧部开有第二通孔(152)，进料斗(151)插入第二通孔(152)内;盖板(154)通过合页(153)与压板(14)铰接，且盖板(154)位于第二通孔(152)内底部。
4.根据权利要求3所述的一种便捷型污泥脱水装置，其特征在于，升降机构(16)包括有第一轴承座(161)、蜗杆(162)、转盘(163)、第二轴承座(164)、转轴(165)、绕线轮(166)、蜗轮(167)、钢丝绳(168)、第一定滑轮(169)和第二定滑轮(1610);第一轴承座(161)、第二轴承座(164)固接于箱体(4)前侧面，蜗杆(162)与第一轴承座(161)枢接，转盘(163)与蜗杆(162)远离第一轴承座(161)的端部，转轴(165)与第二轴承座(164)枢接;蜗轮(167)固接于转轴(165)顶部，且与蜗轮(167)传动连接;两绕线轮(166)固接于转轴(165)底部，两第一定滑轮(169)固接于箱体(4)前侧面两端部，两第二定滑轮(1610)固接于箱体(4)与支架(3)固接的侧壁，钢丝绳(168)一端与绕线轮(166)固接，另一端绕过第一定滑轮(169)、第二定滑轮(1610)，且贯穿箱体(4)与移动板(6)顶部固接。
5.根据权利要求4所述的一种便捷型污泥脱水装置，其特征在于，支撑机构(17)包括有第三滑轨(171)、挡块(172)、第三滑块(173)、第一插块(174)、第二插块(178)、第一弹性件(179)和支撑板(1710);两第三滑轨(171)固接于箱体(4)与支架(3)固接的侧壁，且位于第二定滑轮(1610)下方;挡块(172)固接于第三滑块(173)远离箱体(4)的端部，第一插块(174)通过第三滑块(173)与第三滑轨(171)滑动连接，移动板(6)顶部开有第一插孔(175)和第二插孔(176);第一插块(174)贯穿箱体(4)侧壁开有的第三通孔(177)，且与第一插孔(175)插装配合;支撑板(1710)通过第一弹性件(179)与箱体(4)与支架(3)固接的侧壁连接，第二插块(178)固接于支撑板(1710)靠近箱体(4)的侧部，第二插块(178)贯穿箱体(4)侧壁开有第四通孔(1711)，且与第二插孔(176)插装配合。
6.根据权利要求5所述的一种便捷型污泥脱水装置，其特征在于，推料机构(18)包括有连接杆(181)、第二滑套(182)、滑杆(183)、推板(184)和手柄(185);连接杆(181)固接于底板(7)后侧面，第二滑套(182)固接于连接杆(181)顶部，滑杆(183)与第二滑套(182)滑动连接，手柄(185)固接于滑杆(183)远离底板(7)的端部，推板(184)固接于滑杆(183)靠近底板(7)的端部。
7.根据权利要求6所述的一种便捷型污泥脱水装置，其特征在于，进料机构(15)还包括有第二弹性件(155)，盖板(154)底部通过第二弹性件(155)与压板(14)底部连接。
说明书
一种便捷型污泥脱水装置
技术领域
本发明涉及一种污泥脱水装置，尤其涉及一种便捷型污泥脱水装置。
背景技术
污泥脱水，是将流态的原生、浓缩或消化污泥脱除水分，转化为半固态或固态泥块的一种污泥处理方法。脱水的方法，主要有自然干化法、机械脱水法和造粒法。
现有的污泥脱水装置存在操作不方便、费时费力的缺点，因此亟需研发一种操作方便、省时省力的便捷型污泥脱水装置。
发明内容
(1)要解决的技术问题
本发明为了克服现有的污泥脱水装置存在操作不方便、费时费力的缺点，本发明要解决的技术问题是提供一种操作方便、省时省力的便捷型污泥脱水装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种便捷型污泥脱水装置，包括有底座、收集框、支架、箱体、移动板、底板、过滤板、锁紧机构、第一滑套、固定架、电动推杆、压板、进料机构、升降机构、支撑机构和推料机构;箱体通过支架固接于底板顶部;收集框放置于底座顶部，且位于支架之间;箱体与支架固接的侧壁内均开有滑槽，底板通过移动板与滑槽滑动连接;升降机构固接于箱体前侧面，且移动板顶端与升降机构的输出端传动连接;底板中部开有阶梯孔，过滤板放置于阶梯孔内;锁紧机构固接于底板，用于固定过滤板;支撑机构固接于箱体与支架固接的侧壁，用于支撑移动板;第一滑套嵌于箱体的顶部，固定架固接于箱体顶部;电动推杆固接于固定架内顶部，且电动推杆输出端贯穿第一滑套与压板固接;进料机构固接于压板端部，推料机构固接于底板后侧面。
优选地，锁紧机构包括有第一滑轨、第一滑块、夹块、第二滑轨、第二滑块、楔形块、螺母和蝶形螺栓;阶梯孔两侧的底板内均开有凹槽，第一滑轨固接于凹槽内顶部，夹块通过第一滑块与第一滑轨滑动连接，第二滑轨固接于凹槽远离阶梯孔的端部，楔形块通过第二滑块与第二滑轨滑动连接，凹槽下方的底板内开有第一通孔，螺母固接于第一通孔内底部;蝶形螺栓与螺母连接，且其顶部与楔形块底部接触。
优选地，进料机构包括有进料斗、合页和盖板;进料斗固接于箱体顶部，压板侧部开有第二通孔，进料斗插入第二通孔内;盖板通过合页与压板铰接，且盖板位于第二通孔内底部。
优选地，升降机构包括有第一轴承座、蜗杆、转盘、第二轴承座、转轴、绕线轮、蜗轮、钢丝绳、第一定滑轮和第二定滑轮;第一轴承座、第二轴承座固接于箱体前侧面，蜗杆与第一轴承座枢接，转盘与蜗杆远离第一轴承座的端部，转轴与第二轴承座枢接;蜗轮固接于转轴顶部，且与蜗轮传动连接;两绕线轮固接于转轴底部，两第一定滑轮固接于箱体前侧面两端部，两第二定滑轮固接于箱体与支架固接的侧壁，钢丝绳一端与绕线轮固接，另一端绕过第一定滑轮、第二定滑轮，且贯穿箱体与移动板顶部固接。
优选地，支撑机构包括有第三滑轨、挡块、第三滑块、第一插块、第二插块、第一弹性件和支撑板;两第三滑轨固接于箱体与支架固接的侧壁，且位于第二定滑轮下方;挡块固接于第三滑块远离箱体的端部，第一插块通过第三滑块与第三滑轨滑动连接，移动板顶部开有第一插孔和第二插孔;第一插块贯穿箱体侧壁开有的第三通孔，且与第一插孔插装配合;支撑板通过第一弹性件与箱体与支架固接的侧壁连接，第二插块固接于支撑板靠近箱体的侧部，第二插块贯穿箱体侧壁开有第四通孔，且与第二插孔插装配合。
优选地，推料机构包括有连接杆、第二滑套、滑杆、推板和手柄;连接杆固接于底板后侧面，第二滑套固接于连接杆顶部，滑杆与第二滑套滑动连接，手柄固接于滑杆远离底板的端部，推板固接于滑杆靠近底板的端部。
优选地，进料机构还包括有第二弹性件，盖板底部通过第二弹性件与压板底部连接。
工作原理：当需要对污泥进行脱水时，首先通过进料机构将污泥注入箱体内，再控制电动推杆输出端伸长，带动压板向下运动，在压板的挤压下，污泥中的污水通过过滤板和阶梯孔落入收集框内;当污泥脱水完毕后，控制电动推杆输出端收缩，带动压板回到初始位置后，控制电动推杆调整运转;然后将支撑机构打开，在通过运转升降机构使得底板在滑槽、移动板的作用下向下运动，当污泥块完全脱离箱体后，通过运转推料机构将污泥块推离底板，达到了快速收集脱水后的污泥块的效果;当污泥块被取出后，通过升降机构带动底板回到初始位置，再通过支撑机构支撑住移动板，避免底板在污泥脱水过程中掉落;当需要对不同的污泥进行处理时，需要使用到孔目直径不同的过滤板，此时打开锁紧机构，即可进行替换过滤板，过滤板替换好后，再通过过滤板将其固定即可。
因为锁紧机构包括有第一滑轨、第一滑块、夹块、第二滑轨、第二滑块、楔形块、螺母和蝶形螺栓;阶梯孔两侧的底板内均开有凹槽，第一滑轨固接于凹槽内顶部，夹块通过第一滑块与第一滑轨滑动连接，第二滑轨固接于凹槽远离阶梯孔的端部，楔形块通过第二滑块与第二滑轨滑动连接，凹槽下方的底板内开有第一通孔，螺母固接于第一通孔内底部;蝶形螺栓与螺母连接，且其顶部与楔形块底部接触;当需要将过滤板夹紧时，首先将过滤板放入阶梯孔内，再拧动蝶形螺栓向上运动，使得楔形块在第二滑块、第二滑轨的作用下向上运动，由于楔形块与夹块接触，所以夹块在第一滑块、第一滑轨的作用下向靠近过滤板的方向运动，使得两夹块将过滤板夹紧。
因为进料机构包括有进料斗、合页和盖板;进料斗固接于箱体顶部，压板侧部开有第二通孔，进料斗插入第二通孔内;盖板通过合页与压板铰接，且盖板位于第二通孔内底部;当需要对污泥进行脱水时，压板在电动推杆的作用下向上运动，当进料斗底部穿过第二通孔时，盖板在合页的作用下被打开，此时通过进料斗将污泥注入箱体内，在污泥接触到压板时，停止注入污泥。
因为升降机构包括有第一轴承座、蜗杆、转盘、第二轴承座、转轴、绕线轮、蜗轮、钢丝绳、第一定滑轮和第二定滑轮;第一轴承座、第二轴承座固接于箱体前侧面，蜗杆与第一轴承座枢接，转盘与蜗杆远离第一轴承座的端部，转轴与第二轴承座枢接;蜗轮固接于转轴顶部，且与蜗轮传动连接;两绕线轮固接于转轴底部，两第一定滑轮固接于箱体前侧面两端部，两第二定滑轮固接于箱体与支架固接的侧壁，钢丝绳一端与绕线轮固接，另一端绕过第一定滑轮、第二定滑轮，且贯穿箱体与移动板顶部固接;当污泥脱水完毕需要将污泥块取出时，首先将支撑机构打开，使其不再支撑移动板，然后通过转盘转动蜗杆，蜗杆带动蜗轮转动，蜗轮带动转轴及其上的绕线轮转动，绕线轮上的钢丝绳被放松，底板在重力作用下向下运动，当污泥块完全脱离箱体后，停止转动转盘即可;当污泥块在脱离底板后，反向转动转盘，即可收紧钢丝绳，如此即可通过移动板带动底板向上运动回到初始位置即可。
因为支撑机构包括有第三滑轨、挡块、第三滑块、第一插块、第二插块、第一弹性件和支撑板;两第三滑轨固接于箱体与支架固接的侧壁，且位于第二定滑轮下方;挡块固接于第三滑块远离箱体的端部，第一插块通过第三滑块与第三滑轨滑动连接，移动板顶部开有第一插孔和第二插孔;第一插块贯穿箱体侧壁开有的第三通孔，且与第一插孔插装配合;支撑板通过第一弹性件与箱体与支架固接的侧壁连接，第二插块固接于支撑板靠近箱体的侧部，第二插块贯穿箱体侧壁开有第四通孔，且与第二插孔插装配合;当需要进行污泥脱水时，将第一插块插入第一插孔内，如此即可达到支撑移动板的作用，当污泥脱水完毕后，通过第三滑轨、第三滑块将第一插块移出第一插孔内，然后在移动板向下运动至第二插孔对准第二插块时，第二插块在第一弹性件的作用下插入第二插孔内，如此再次达到固定移动板的效果;当污泥块被取出后，通过收紧钢丝绳带动移动板向上运动，由于第二插块底部为斜面，所以移动板向上运动时将第二插块挤压出第二插孔;当移动板回到初始位置后，将第一插块插入第一插孔内即可。
因为推料机构包括有连接杆、第二滑套、滑杆、推板和手柄;连接杆固接于底板后侧面，第二滑套固接于连接杆顶部，滑杆与第二滑套滑动连接，手柄固接于滑杆远离底板的端部，推板固接于滑杆靠近底板的端部;当污泥块完全脱离箱体后，握住手柄推动滑杆，带动推板向靠近底板的方向运动，推板将污泥块推离底板。
因为进料机构还包括有第二弹性件，盖板底部通过第二弹性件与压板底部连接;当污泥注满箱体后，在压板向下运动时，盖板在第二弹性件的作用下回到初始位置，使得盖板将第二通孔遮挡，避免在对污泥挤压脱水时，污泥从第二通孔溢出。
(3)有益效果
本发明通过进料机构将污泥便捷的注入箱体内，然后通过电动推杆带动压板向下运动，对污泥进行挤压脱水，在脱水过程中通过支撑机构可支撑住移动板，避免其在脱水过程中与升降机构输出端脱离导致装置损坏，脱水完毕后通过升降机构带动底板向下运动，使得脱水后的污泥块脱离箱体，再通过推料机构将污泥块推离底板，达到了快速便捷对污泥进行脱水的效果。
