申请日2015.11.13
公开(公告)日2016.04.06
IPC分类号B65F9/00
摘要
本实用新型提供了一种带污水收集过滤装置的垃圾压缩设备，至少包括箱体和安装于箱体上的垃圾压缩装置，箱体下方设有污水收集过滤装置，所述污水收集过滤装置包括污水收集槽、抽屉式滤网和污水排放管道，污水收集槽的槽底沿水平方向倾斜，其后端高于前端，污水收集槽前端的槽壁中设有滑道，抽屉式滤网安装于滑道中，污水排放管道位于污水收集槽前端的中部，污水排放管的入水口固定于污水收集槽前端的槽底并且与污水收集槽连通，污水收集槽槽壁的上表面与箱体底板紧密接触，箱体底板上开设有连通箱体与污水收集槽的导液通孔;该设备通过污水收集槽、抽屉式滤网和污水排放管道的有效组合，实现污水的全封闭自动收集、高效过滤、排放到位的功能。
权利要求书
1.一种带污水收集过滤装置的垃圾压缩设备，至少包括箱体和安装于箱体上的垃圾压缩装置，其特征在于：箱体下方设有污水收集过滤装置，所述污水收集过滤装置包括污水收集槽、抽屉式滤网和污水排放管道，污水收集槽的槽底沿水平方向倾斜，其后端高于前端，污水收集槽前端的槽壁中设有滑道，抽屉式滤网安装于滑道中，污水排放管道位于污水收集槽前端的中部，污水排放管的入水口固定于污水收集槽前端的槽底并且与污水收集槽连通，污水收集槽槽壁的上表面与箱体底板紧密接触，箱体底板上开设有连通箱体与污水收集槽的导液通孔。
2.根据权利要求1所述的带污水收集过滤装置的垃圾压缩设备，其特征在于：污水收集槽的中部固定有引导板，所述引导板呈框型，引导板的两侧壁与污水收集槽的槽壁构成两条导流通道。
3.根据权利要求2所述的带污水收集过滤装置的垃圾压缩设备，其特征在于：所述抽屉式滤网设有两个，两个抽屉式滤网对称固定于污水收集槽前端的两侧并且分别与两条导流通道的出口相对。
4.根据权利要求3所述的带污水收集过滤装置的垃圾压缩设备，其特征在于：所述污水收集槽槽底的前端向下凹陷构成积液池，两个抽屉式滤网对称固定于积液池的两侧，抽屉式滤网的上表面不超过污水收集槽的槽底，污水排放管的入水口固定于积液池中。
5.根据权利要求1所述的带污水收集过滤装置的垃圾压缩设备，其特征在于：污水收集槽焊接固定于箱体的底板上。
说明书
一种带污水收集过滤装置的垃圾压缩设备
技术领域
本实用新型涉及一种垃圾处理装置，具体涉及一种带污水收集过滤装置的垃圾压缩设备。
背景技术
垃圾压缩设备是环保设备中重要的设备之一。在传统的压缩设备中自带污水处理装置一般包括两种，一种是在压缩设备上焊接污水过滤装置，而这种过滤装置受压缩设备箱体的约束，往往尺寸过小，容量有限，而生活垃圾中无疑含有大量的污水，这样易导致污水收集过滤效率低下，大量污水和滤渣无法有效处理，堵塞整个污水处理装置，情况严重的会导致污水四溢，极大破坏了垃圾压缩设备的工作环境以及降低了设备使用年限;另一种是利用垃圾压缩设备自身箱体结构上的矩形管，充当污水排放管道，而这种装置并没有过滤装置，长此以往易致滤渣堵塞整个矩形管道，污水得不到有效疏通，严重腐蚀压缩设备，这样每隔一段时间需人工冲洗，处理污渣。这样既增大了人工成本，也不可避免的会影响压缩设备的使用年限。
发明内容
本实用新型的目的在于克服现有技术的不足，并提供一种带污水收集过滤装置的垃圾压缩设备，通过污水收集槽、抽屉式滤网和污水排放管道的有效组合，实现污水的全封闭自动收集、高效过滤、排放到位的功能，有效解决了传统垃圾压缩设备的污水处理效率低、效果差的问题。
实现本实用新型目的所采用的技术方案为，一种带污水收集过滤装置的垃圾压缩设备，至少包括箱体和安装于箱体上的垃圾压缩装置，箱体下方设有污水收集过滤装置，所述污水收集过滤装置包括污水收集槽、抽屉式滤网和污水排放管道，污水收集槽的槽底沿水平方向倾斜，其后端高于前端，污水收集槽前端的槽壁中设有滑道，抽屉式滤网安装于滑道中，污水排放管道位于污水收集槽前端的中部，污水排放管的入水口固定于污水收集槽前端的槽底并且与污水收集槽连通，污水收集槽槽壁的上表面与箱体底板紧密接触，箱体底板上开设有连通箱体与污水收集槽的导液通孔。

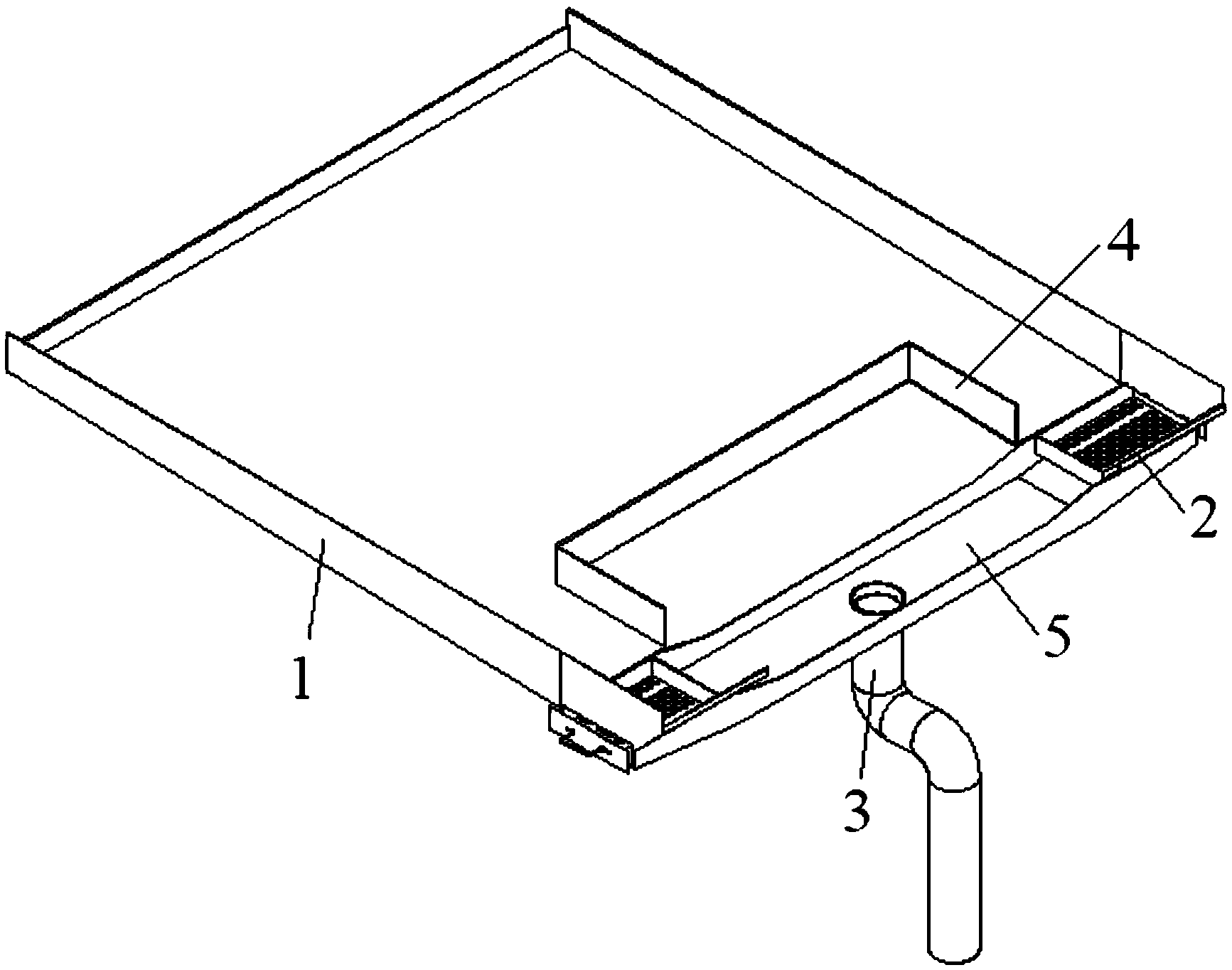

污水收集槽的中部固定有引导板，所述引导板呈框型，引导板的两侧壁与污水收集槽的槽壁构成两条导流通道。
所述抽屉式滤网设有两个，两个抽屉式滤网对称固定于污水收集槽前端的两侧并且 分别与两条导流通道的出口相对。
所述污水收集槽槽底的前端向下凹陷构成积液池，两个抽屉式滤网对称固定于积液池的两侧，抽屉式滤网的上表面不超过污水收集槽的槽底，污水排放管的入水口固定于积液池中。
污水收集槽焊接固定于箱体的底板上。
由上述技术方案可知，本实用新型提供的带污水收集过滤装置的垃圾压缩设备，在垃圾压缩设备的箱体下方固定污水收集过滤装置，污水收集过滤装置的污水收集槽与箱体底板紧密接触形成全封闭的污水收集过滤空间，垃圾压缩时产生的污水通过箱体底板上开设的导液通孔流至污水收集过滤空间中，污水收集过滤装置包括污水收集槽、抽屉式滤网和污水排放管道，其中污水收集槽的槽底沿水平方向倾斜，其后端高于前端，使得污水自动汇集于污水收集槽的前端并通过抽屉式滤网进行过滤，滤出大体积杂物，过滤后的污水从污水排放管中排出垃圾压缩设备，可将污水排放管的出口置于污水沉沙井中，通过污水沉沙井中的砂粒过滤和处理污水，杂质堆积过多时可将抽屉式滤网从滑道中抽出，便于清理杂质。
为保证污水流通顺畅，污水收集槽的中部设置引导板用于污水的引流，引导板的两侧壁与污水收集槽的槽壁构成两条导流通道，抽屉式滤网安装于两条导流通道的出口处，此结构缩短了抽屉式滤网的设计长度，并且使得抽屉式滤网的安装位置靠近污水收集槽的槽壁，便于抽屉式滤网的抽出;污水收集槽槽底的前端向下凹陷构成积液池，抽屉式滤网位于积液池中并且其上表面不超过污水收集槽的槽底，确保污水中的杂质顺利漂流至抽屉式滤网上。
与现有技术相比，本实用新型提供的带污水收集过滤装置的垃圾压缩设备具有以下优点：
1、收集处理污水量大，提升了垃圾压缩设备的处理效率，缩短了环卫工作时间;
2、收集处理污水效率高，不会发生滤渣堵塞问题，提高了垃圾压缩设备的使用质量与寿命;
3、全封闭收集处理，有效改善了垃圾压缩设备地坑场地“脏、乱、差”的现状，节约了劳动力成本。
