申请日2015.11.24
公开(公告)日2016.03.02
IPC分类号C02F9/08
摘要
本发明公开一种污水回用处理池，包括絮凝池、消毒池和蓄水池，所述絮凝池与消毒池之间设置有第一混凝土墙，所述絮凝池上设置有加药口和进水口，所述进水口上设置有电磁阀，所述第一混凝土墙上设置有过滤板，所述过滤板上安装有过滤膜，所述消毒池上设置有整流格栅，所述消毒池底面设置有紫外线消毒模块组，所述消毒池上设置有隔热板，所述隔热板上面设置有PLC和加药装置，所述加药装置上设置有输药管，所述输药管与加药口连接，所述电磁阀、加药装置和紫外线消毒模块组均与PLC电性连接，所述消毒池和蓄水池之间设置有第二混凝土墙，所述第二混凝土墙上设置有电动闸门;该污水回用处理池自动化程度高，可以节省人力。
权利要求书
1.一种污水回用处理池，其特征在于：包括絮凝池、消毒池和蓄水池，所述絮凝池与消毒池之间设置有第一混凝土墙，所述絮凝池上设置有加药口和进水口，所述进水口上设置有电磁阀，所述第一混凝土墙上设置有过滤板，所述过滤板上安装有过滤膜，所述消毒池上设置有整流格栅，所述消毒池底面设置有紫外线消毒模块组，所述消毒池上设置有隔热板，所述隔热板上面设置有PLC和加药装置，所述加药装置上设置有输药管，所述输药管与加药口连接，所述电磁阀、加药装置和紫外线消毒模块组均与PLC电性连接，所述消毒池和蓄水池之间设置有第二混凝土墙，所述第二混凝土墙上设置有电动闸门。
2.根据权利要求1所述的污水回用处理池，其特征在于：所述过滤板为可拆卸设置。
3.根据权利要求2所述的污水回用处理池，其特征在于：所述蓄水池上设置有出水口。
4.根据权利要求3所述的污水回用处理池，其特征在于：所述过滤膜为尼龙过滤膜。
5.根据权利要求4所述的污水回用处理池，其特征在于：所述过滤膜为可拆卸设置。
6.根据权利要求5所述的污水回用处理池，其特征在于：所述紫外线消毒模块组设置有2个。
7.根据权利要求6所述的污水回用处理池，其特征在于：所述过滤板设置有一个以上。
8.根据权利要求7所述的污水回用处理池，其特征在于：所述整流格栅设置有2个。
说明书
一种污水回用处理池
技术领域
本发明涉及一种污水回用处理池。
背景技术
将废水或污水经二级处理和深度处理后回用于生产系统或生活杂用被称为污水回用。污水回用的范围很广，从工业上的重复利用水体的补给水和生活用水。污水回用既可以有效地节约和利用有限的和宝贵的淡水资源，又可以减少污水或废水的排放量，减轻水环境的污染，还可以缓解城市排水管道的超负荷现象，具有明显的社会效益、环境效益和经济效益。
但是目前的污水回用处理池需要大量的人力和时间控制，自动化程度低。
发明内容
本发明要解决的技术问题是提供一种自动化程度高，可以节省人力的污水回用处理池。
为解决上述问题，本发明采用如下技术方案：

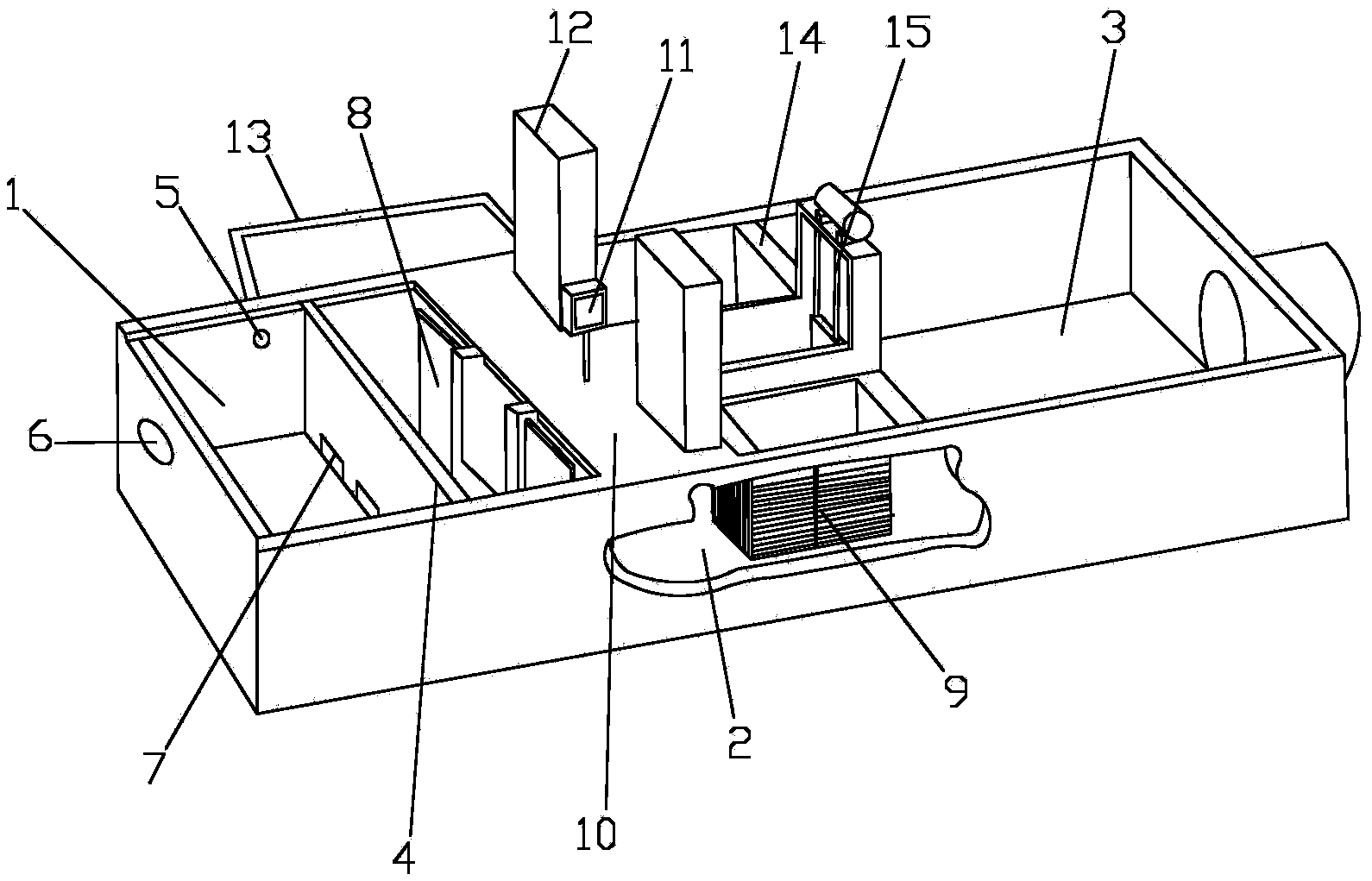

一种污水回用处理池，包括絮凝池、消毒池和蓄水池，所述絮凝池与消毒池之间设置有第一混凝土墙，所述絮凝池上设置有加药口和进水口，所述进水口上设置有电磁阀，所述第一混凝土墙上设置有过滤板，所述过滤板上安装有过滤膜，所述消毒池上设置有整流格栅，所述消毒池底面设置有紫外线消毒模块组，所述消毒池上设置有隔热板，所述隔热板上面设置有PLC和加药装置，所述加药装置上设置有输药管，所述输药管与加药口连接，所述电磁阀、加药装置和紫外线消毒模块组均与PLC电性连接，所述消毒池和蓄水池之间设置有第二混凝土墙，所述第二混凝土墙上设置有电动闸门。
作为优选，所述过滤板为可拆卸设置，方便工作人员进行更换和清洗。
作为优选，所述蓄水池上设置有出水口。
作为优选，所述过滤膜为尼龙过滤膜，过滤精度高，分离效率高。
作为优选，所述过滤膜为可拆卸设置，方便工作人员进行更换。
作为优选，所述紫外线消毒模块组设置有2个。
作为优选，所述过滤板设置有一个以上。
作为优选，所述整流格栅设置有2个。
本发明的有益效果为：通过在进水口上设置有电磁阀;在第二混凝土墙上设置有电动闸门;消毒池底面设置有紫外线消毒模块组;并将紫外线消毒模块组、电磁阀和电动闸门连接PLC，通过PLC进行自动化控制，节约人力资源。
