公开(公告)日2018.03.16
IPC分类号C02F1/00
摘要
一种多孔式防粘污水处理用药品预处理装置，包括下部的混合箱体和上部的加药口，混合箱体的下部四角设有支腿，支腿之间设有支撑横梁，支撑横梁的中部安装有搅拌电机，该搅拌电机向上伸出搅拌轴并从混合箱体底部插入到混合箱体内，搅拌轴位于混合箱体内的部分设有多层搅拌杆，加药口包括上部的锥形斗和下部与混合箱体上部连通的圆柱筒体，锥形斗的上边沿设有环形水管，在锥形斗的内表面设有呈圆周分布有若个竖向冲洗管，该竖向冲洗管为瓦楞板体，瓦楞板体的两边沿与锥形斗的内表面焊接后在内部形成管路，该管路与上部的环形水管内部连通，在瓦楞板体的边沿设有若干个冲洗孔。该实用新型成功解决了背景技术中提到的粘药的问题。

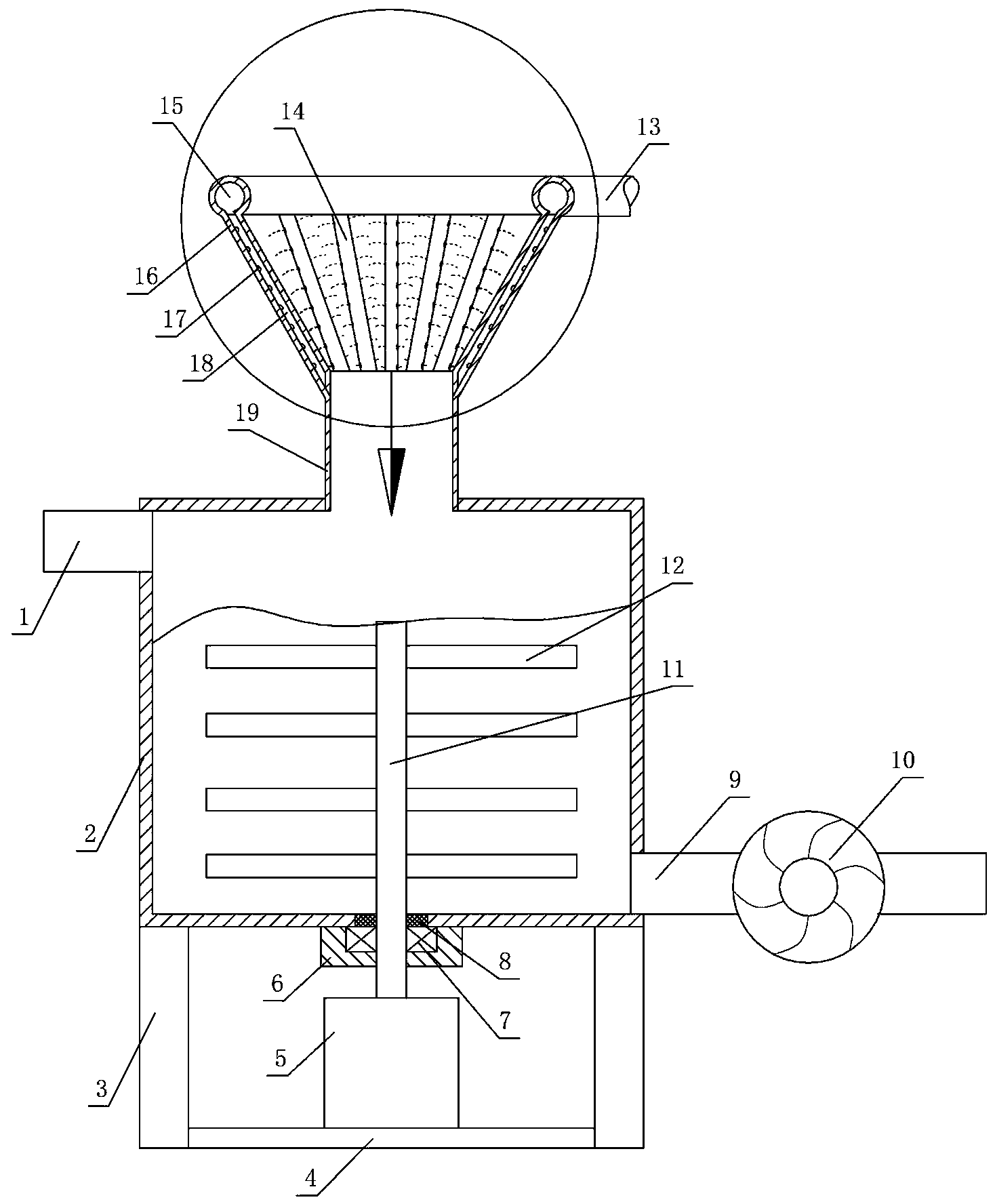

摘要附图
权利要求书
1.一种多孔式防粘污水处理用药品预处理装置，包括下部的混合箱体和上部的加药口，其特征在于：所述的混合箱体的下部四角设有支腿，支腿之间设有支撑横梁，支撑横梁的中部安装有搅拌电机，该搅拌电机向上伸出搅拌轴并从混合箱体底部插入到混合箱体内，搅拌轴位于混合箱体内的部分设有多层搅拌杆，所述的加药口包括上部的锥形斗和下部与混合箱体上部连通的圆柱筒体，所述的锥形斗的上边沿设有环形水管，在锥形斗的内表面设有呈圆周分布有若个竖向冲洗管，该竖向冲洗管为瓦楞板体，瓦楞板体的两边沿与锥形斗的内表面焊接后在内部形成管路，该管路与上部的环形水管内部连通，在瓦楞板体的边沿设有若干个冲洗孔。
2.根据权利要求 1 所述的一种多孔式防粘污水处理用药品预处理装置，其特征在于：所述的瓦楞板体的下端延伸至圆柱筒体的边沿并封闭。
3.根据权利要求1 所述的一种多孔式防粘污水处理用药品预处理装置，其特征在于：所述的搅拌轴穿过混合箱体底部的位置设有密封圈和轴承，轴承通过轴承和安装在混合箱体的底部。
4.根据权利要求1 所述的一种多孔式防粘污水处理用药品预处理装置，其特征在于：所述的混合箱体的一个侧壁的上部设有进水管，另一个侧壁的下部设有出水管，该出水管上连接有加药泵。
5.根据权利要求1 所述的一种多孔式防粘污水处理用药品预处理装置，其特征在于：所述的环形水管连接至热水供应系统。
说明书
多孔式防粘污水处理用药品预处理装置
技术领域
本实用新型涉及污水处理的环保设备的技术领域，特别是涉及一种多孔式防粘污水处理用药品预处理装置。
背景技术
加药装置可广泛用于环保、供水、石油、化工等行业，只需将其安放在加药间，将进水口、出药口接好，接通电源便可投入运行，可以减少人工加药的人力劳动，更可以避免工人加药对人体健康的危害。
水处理加药装置，主要用于有关给排水处理、环保等工艺流程的自来水厂、污水处理厂、宾馆、游泳池等，可以在水处理过程中间向来水、污水、废水中加药。但是现有的水处理加药装置中，在加入粉末状药品时，由于加药料斗处的潮气过大，药品也经常粘在上部的加药料斗上，不仅影响加药的效率，还影响设备的正常运行，这一问题需要尽快解决。
实用新型内容
为解决上述问题，本实用新型提出一种多孔式防粘污水处理用药品预处理装置。
本实用新型的技术方案是：一种多孔式防粘污水处理用药品预处理装置，包括下部的混合箱体和上部的加药口，其特征在于：所述的混合箱体的下部四角设有支腿，支腿之间设有支撑横梁，支撑横梁的中部安装有搅拌电机，该搅拌电机向上伸出搅拌轴并从混合箱体底部插入到混合箱体内，搅拌轴位于混合箱体内的部分设有多层搅拌杆，所述的加药口包括上部的锥形斗和下部与混合箱体上部连通的圆柱筒体，所述的锥形斗的上边沿设有环形水管，在锥形斗的内表面设有呈圆周分布有若个竖向冲洗管，该竖向冲洗管为瓦楞板体，瓦楞板体的两边沿与锥形斗的内表面焊接后在内部形成管路，该管路与上部的环形水管内部连通，在瓦楞板体的边沿设有若干个冲洗孔。
优选的，所述的瓦楞板体的下端延伸至圆柱筒体的边沿并封闭。
优选的，所述的搅拌轴穿过混合箱体底部的位置设有密封圈和轴承，轴承通过轴承和安装在混合箱体的底部。
优选的，所述的混合箱体的一个侧壁的上部设有进水管，另一个侧壁的下部设有出水管，该出水管上连接有加药泵。
优选的，所述的环形水管连接至热水供应系统。
本实用新型的技术效果
本实用新型的多孔式防粘污水处理用药品预处理装置，在加药口处的锥形斗上设置了多个竖向的冲洗管和冲洗孔，能够将锥斗表面从上到下的各个部位都冲洗干净，从而解决了背景技术中提到的粘药的问题。
