申请日2015.11.12
公开(公告)日2016.03.23
IPC分类号C02F5/00
摘要
一种内外混合式磁感脉冲除垢防垢水处理设备，包括内管和外管，其中所述的内管是八角管，外管是圆管，八角管的八个外侧壁上各安装有一个外置式磁极盒，相邻两个外侧壁夹角为135°，八角管内部安装有三组平行的内置式磁极盒，内置式磁极盒与外置式磁极盒夹角为45°。本实用新型的设备性能可靠，使用方便，无需任何化学药剂，无需任何外界能源，无需任何人员维护，具有运行周期长等优点，与老的传统除垢防垢方法对比，不需要大量的维护费用，不对管道造成腐蚀，不对环境造成危害，绿色环保，起到了绿色除垢防垢防腐的功能。
权利要求书
1.一种内外混合式磁感脉冲除垢防垢水处理设备，其特征在于该设备包括内管和外管，其中所述的内管是八角管，外管是圆管，内管通过八块内外连接支架板固定在外管内部;
所述的八角管的八个外侧壁上各安装有一个外置式磁极盒，相邻两个外侧壁夹角为135°;所述的八角管内部安装有三组平行的内置式磁极盒，每组内置式磁极盒包括两个内置式磁极盒，两个内置式磁极盒以八角管的中心线为对称轴呈轴对称，固定在两块内部水平连接支架板之间，相邻的两组内部水平连接支架板之间设置两块与其呈90°角的内部垂直连接支架板;所述的内置式磁极盒与外置式磁极盒夹角为45°;
以八角管的中心线为对称轴，对称轴一侧的内置式磁极盒中的内置式磁极是N极，外置式磁极盒中的外置式磁极是S极，对称轴另一侧的内置式磁极盒中的内置式磁极是S极，外置式磁极盒中的外置式磁极是N极。
2.根据权利要求1所述的一种内外混合式磁感脉冲除垢防垢水处理设备，其特征在于所述的八块内外连接支架板将内管和外管之间的空间分隔成八条外置式过水通道，每个外置式磁极盒对应一条外置式过水通道。
3.根据权利要求1所述的一种内外混合式磁感脉冲除垢防垢水处理设备，其特征在于所述的内部水平连接支架板与八角管内壁之间、相邻的内部水平连接支架板和内部垂直连接支架板之间的空间是内置式过水通道。
4.根据权利要求1所述的一种内外混合式磁感脉冲除垢防垢水处理设备，其特征在于所述的内部水平连接支架板、内部垂直连接支架板和八角管内壁之间的空间是内置式两端过水通道。
5.根据权利要求1所述的一种内外混合式磁感脉冲除垢防垢水处理设备，其特征在于所述的每组内置式磁极盒中的两个内置式磁极盒和内部水平连接支架板之间的空间是内置式中心过水通道。
6.根据权利要求1所述的一种内外混合式磁感脉冲除垢防垢水处理设备，其特征在于所述的内置式磁极和外置式磁极是永磁铁。
说明书
一种内外混合式磁感脉冲除垢防垢水处理设备
技术领域
本实用新型属于水管道维护技术领域，具体涉及一种内外混合式磁感脉冲除垢防垢水处理设备。
背景技术
目前大部分企业，如城市的供暖，化工企业的循环水系统，对于水管路中的水垢一般都采用“纳离子软化处理”或者“化学药剂阻垢处理”。其中的“纳离子软化处理”就是对原水进行软化处理，具体软化处理过程是通过树脂吸服钙离子，再通过投入盐，进行交错软化处理，并且定期化验比例，同时定期更换树脂，但是有盐类成份就存在腐蚀，使设备的管线严重腐蚀，达不到延长设备管线的使用寿命，浪费大量的维护费用，也造成了污染环境。所述的“化学药剂阻垢处理”中的化学药剂含有酸性的成份，对设备的管线腐蚀率是很强，长期投入化学药剂进行阻垢，所排出的废水，造成了污染环境，也严重腐蚀设备及管线。
这两种对水垢的处理方式都是老的传统工艺，为了解决除垢防垢投入大量的物力、人力、财力、浪费大量的维护费用，也严重污染环境，老的传统观念，大量的腐蚀设备，影响了设备的使用寿命。
发明内容
针对现有技术存在的问题，本实用新型提供一种内外混合式磁感脉冲除垢防垢水处理设备，目的是通过物理中的磁感脉冲技术原理除垢防垢，最终实现绿色除垢防垢防腐。

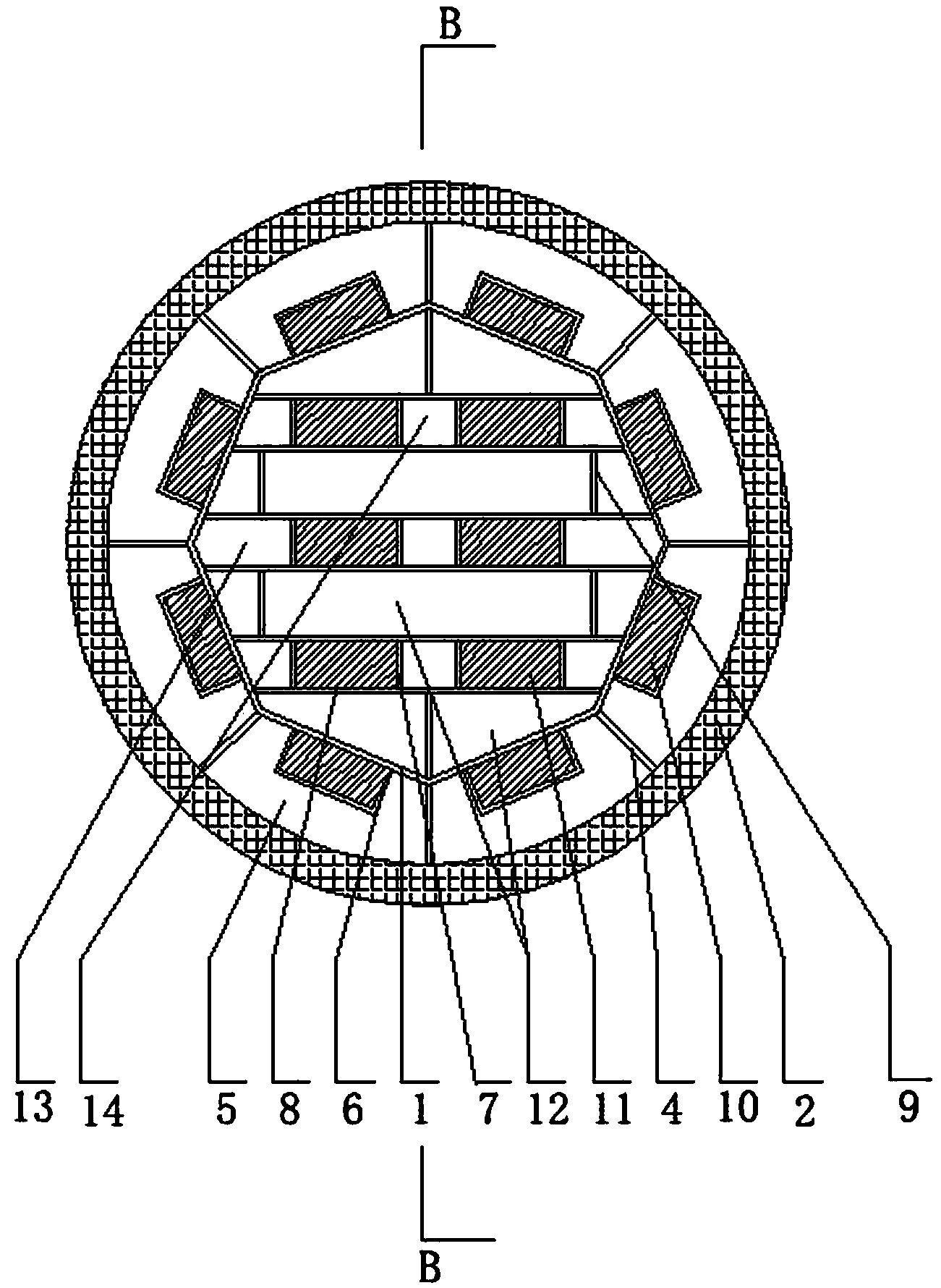

实现本实用新型目的的内外混合式磁感脉冲除垢防垢水处理设备，包括内管和外管，其中所述的内管是八角管，外管是圆管，内管通过八块内外连接支架板固定在外管内部;
所述的八角管的八个外侧壁上各安装有一个外置式磁极盒，相邻两个外侧壁夹角为135°，每个外置式磁极盒对应一条外置式过水通道;所述的八角管内部安装有三组平行的内置式磁极盒，每组内置式磁极盒包括两个内置式磁极盒，两个内置式磁极盒以八角管的中心线为对称轴呈轴对称，固定在两块内部水平连接支架板之间，相邻的两组内部水平连接支架板之间设置两块与其呈90°角的内部垂直连接支架板;所述的内置式磁极盒与外置式磁极盒夹角为45°;
以八角管的中心线为对称轴，对称轴一侧的内置式磁极盒中的内置式磁极是N极，外置式磁极盒中的外置式磁极是S极，对称轴另一侧的内置式磁极盒中的内置式磁极是S极，外置式磁极盒中的外置式磁极是N极。
其中，所述的八块内外连接支架板将内管和外管之间的空间分隔成八条外置式过水通道，每个外置式磁极盒对应一条外置式过水通道。
所述的内部水平连接支架板与八角管内壁之间、相邻的内部水平连接支架板和内部垂直连接支架板之间的空间是内置式过水通道。
所述的内部水平连接支架板、内部垂直连接支架板和八角管内壁之间的空间是内置式两端过水通道。
所述的每组内置式磁极盒中的两个内置式磁极盒和内部水平连接支架板之间的空间是内置式中心过水通道。
所述的内置式磁极和外置式磁极是永磁铁。
与现有技术相比，本实用新型的特点和有益效果是：
本实用新型的内外混合式磁感脉冲除垢防垢水处理设备是依据物理学中的磁感脉冲技术原理对化工企业、石油企业、冶金行业、矿山、机械加工、电力、轻工业产业、造纸、食品、啤酒、中央空调的循环水系统，民用地热、冷切器、换热器、医药行业及城市公共设施中的供暖热水锅炉，井下油田注水机等各种设备输水管道中的水垢进行处理。
在“洛伦磁力”效应的作用下，带电粒子，以一定速度穿越磁场脉冲曲线时，就会受到磁场力的作用，而偏向某一方向，这一偏转力称为“洛伦磁力”，大小由式F=Bqv来决定，式中F=洛伦磁力，B=磁感脉冲强度，q=粒子所带电荷，V=粒子运动速度，要获得较大的偏转力F，就必须增大磁感脉冲强度，和提高粒子的运动速度V。
本实用新型中在八角管内部设置三组平行的内置式磁极，在内管和外管之间设置四组平行的外置式磁极，永磁铁产生平行设置的均匀的磁感脉冲，使管路中流经的水和水中各种物质的物理状态产生变化，水是极性分子，而盐类是离子状态，存在于水中，它们都是以偶极子的形态在磁场脉冲中运动，受“洛伦磁力”的作用，而迅速磁化，并成极性阵列，简称极阵，像是“流动的磁体”，这是水及盐离子磁化后的物理状态。高强的磁感脉冲还能产生强大的轿顽力磁感脉冲，使水分子的物理存在形态发生改变，使结成水垢的主要矿物分子钙，镁离子的结晶状态也随之改变，变成不能相互结合的单分子，分子中的氢链也会有部分在洛伦磁力”的作用下，无负离子反方向旋转而断裂，水在管道中的张力以此被破坏，大量的水分子极阵列分割，包围了水垢分子，高强的磁感脉冲动能，能够透入水中矿物盐分子，使水中带有高电荷的高电粒子与附着在管壁上低电位的水垢产生电离现象，使分子内部产生离心力，产生高频的电磁振荡，破坏了水垢晶体结构，使之发生龟裂和软化，形成一种疏松的污泥，在水流的作用下，逐渐的脱离并被水流冲走，起到了除垢功能。
水中的钙镁离子在高能磁感脉冲的作用下，破坏了离子间的静电引力状态，每一个离子被外界磁感脉冲中同一个方向建立了新的磁场脉冲，导致结晶形式改变，形成松散的结晶物质文石，而不是坚硬的方解石，这些物质不以坚硬的水垢形态附着在受热面上，而以松散的小颗粒形态沉淀水中，并可由排污口排出，避免了热交换器的结垢，起到了防垢的功能。
当水的PH值在8以上时，通过磁感脉冲的作用下，使水中的溶氧量增强，可将铁金属表面的“三氧化二铁”转化成一层极薄的“四氧化三铁”保护膜，它是不能再氧化的稳定化合物，此膜不易腐蚀，不影响导热性能，可大大提高设备的防腐功能，延长设备的使用寿命，提高了热交换率。
本实用新型的设备性能可靠，使用方便，无需任何化学药剂，无需任何外界能源，无需任何人员维护，具有运行周期长等优点，与老的传统除垢防垢方法对比，不需要大量的维护费用，不对管道造成腐蚀，不对环境造成危害，绿色环保，起到了绿色除垢防垢防腐的功能。
