申请日2017.11.06
公开(公告)日2018.01.19
IPC分类号C02F1/52
摘要
本发明公开了一种用于废水处理的沉淀装置，包括底座，底座的上表面设有箱体，箱体的内部设有隔板，隔板的上端均匀分布有溢流槽，隔板将箱体的内部分为絮凝池和沉淀池，絮凝池位于箱体的内部一侧，沉淀池位于箱体的内部另一侧，箱体的前侧设有控制开关和污水泵开关，控制开关的输入端和污水泵开关的输入端均与外部电源的输出端电连接，箱体的左侧下部设有进水管，进水管的中部设有进水阀门，进水管伸入到絮凝池内，进水管的一端设有分水装置，箱体的上表面设有连接板，连接板的侧表面设有搅拌装置。本用于废水处理的沉淀装置，结构简单，使用便利，废水沉淀效果好且效率高，而且便于处理废污泥，简化操作。

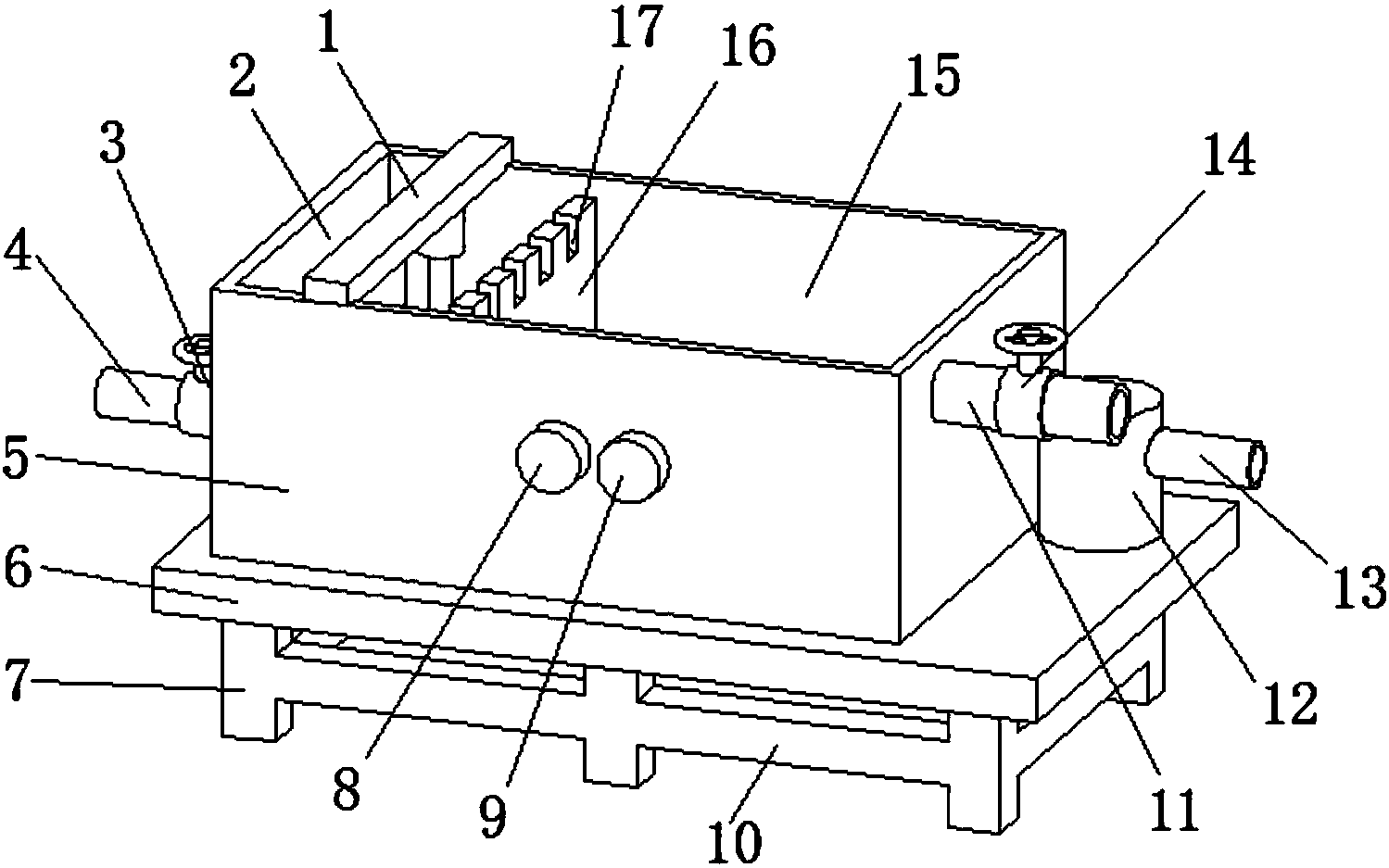

摘要附图
权利要求书
1.一种用于废水处理的沉淀装置，包括底座(6)，其特征在于：所述底座(6)的上表面设有箱体(5)，箱体(5)的内部设有隔板(16)，隔板(16)的上端均匀分布有溢流槽(17)，隔板(16)将箱体(5)的内部分为絮凝池(2)和沉淀池(15)，絮凝池(2)位于箱体(5)的内部一侧，沉淀池(15)位于箱体(5)的内部另一侧，箱体(5)的前侧设有控制开关(8)和污水泵开关(9)，控制开关(8)的输入端和污水泵开关(9)的输入端均与外部电源的输出端电连接，箱体(5)的左侧下部设有进水管(4)，进水管(4)的中部设有进水阀门(3)，进水管(4)伸入到絮凝池(2)内，进水管(4)的一端设有分水装置，箱体(5)的上表面设有连接板(1)，连接板(1)的侧表面设有搅拌装置，搅拌装置的数量为两个且等间距设置，沉淀池(15)的内部底端设有分槽板(19)，分槽板(19)的数量为三个且等间距设置，分槽板(19)将沉淀池(15)的内部底端分为四个污物存集室(27)，箱体(5)的右侧上部设有排水管(11)，排水管(11)的中部设有排水阀门(14)，所述底座(6)的上表面右侧设有排污装置。
2.根据权利要求1所述的一种用于废水处理的沉淀装置，其特征在于：所述底座(6)的下表面设有支撑腿(7)，支撑腿(7)的数量为六个且等间距设置，支撑腿(7)之间设有支撑杆(10)。
3.根据权利要求1所述的一种用于废水处理的沉淀装置，其特征在于：所述分水装置包括总管(25)，总管(25)位于絮凝池(2)的内部底端，总管(25)的侧表面均匀分布有支管(26)。
4.根据权利要求1所述的一种用于废水处理的沉淀装置，其特征在于：所述搅拌装置包括电机(22)，电机(22)的输入端与控制开关(8)的输出端电连接，电机(22)的输出轴通过联轴器与转轴(23)连接，转轴(23)的一端设有搅拌叶片(24)。
5.根据权利要求1所述的一种用于废水处理的沉淀装置，其特征在于：所述排污装置包括污水泵(12)，污水泵(12)的输入端与污水泵开关(9)的输出端电连接，污水泵(12)的出口与排污管(13)连接，污水泵(12)的进口与抽污管(18)连接，抽污管(18)的侧表面设有连接管(20)，连接管(20)的数量为四个且等间距设置，连接管(20)伸入到污物存集室(27)内，连接管(20)的侧表面均匀分布有通孔(21)。
说明书
一种用于废水处理的沉淀装置
技术领域
本发明涉及废水处理技术领域，具体为一种用于废水处理的沉淀装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。在废水的处理过程中需要经过沉淀处理，现有的用于废水处理的沉淀装置大多体积较大，废水是从一个点流入，流经区域不能分布到整个平面，导致废水沉淀效率低，另外废污泥处理困难，使用存在诸多不便。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种用于废水处理的沉淀装置，使用便利，废水沉淀效果好且效率高，而且便于处理废污泥，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种用于废水处理的沉淀装置，包括底座，所述底座的上表面设有箱体，箱体的内部设有隔板，隔板的上端均匀分布有溢流槽，隔板将箱体的内部分为絮凝池和沉淀池，絮凝池位于箱体的内部一侧，沉淀池位于箱体的内部另一侧，箱体的前侧设有控制开关和污水泵开关，控制开关的输入端和污水泵开关的输入端均与外部电源的输出端电连接，箱体的左侧下部设有进水管，进水管的中部设有进水阀门，进水管伸入到絮凝池内，进水管的一端设有分水装置，箱体的上表面设有连接板，连接板的侧表面设有搅拌装置，搅拌装置的数量为两个且等间距设置，沉淀池的内部底端设有分槽板，分槽板的数量为三个且等间距设置，分槽板将沉淀池的内部底端分为四个污物存集室，箱体的右侧上部设有排水管，排水管的中部设有排水阀门，所述底座的上表面右侧设有排污装置。
作为本发明的一种优选技术方案，所述底座的下表面设有支撑腿，支撑腿的数量为六个且等间距设置，支撑腿之间设有支撑杆。
作为本发明的一种优选技术方案，所述分水装置包括总管，总管位于絮凝池的内部底端，总管的侧表面均匀分布有支管。
作为本发明的一种优选技术方案，所述搅拌装置包括电机，电机的输入端与控制开关的输出端电连接，电机的输出轴通过联轴器与转轴连接，转轴的一端设有搅拌叶片。
作为本发明的一种优选技术方案，所述排污装置包括污水泵，污水泵的输入端与污水泵开关的输出端电连接，污水泵的出口与排污管连接，污水泵的进口与抽污管连接，抽污管的侧表面设有连接管，连接管的数量为四个且等间距设置，连接管伸入到污物存集室内，连接管的侧表面均匀分布有通孔。
与现有技术相比，本发明的有益效果是：本用于废水处理的沉淀装置，结构简单，废水通过总管和支管均匀地流入絮凝池内，通过电机工作，电机带动搅拌叶片旋转，使废水与絮凝剂充分混合，然后从溢流槽流入沉淀池内，在沉淀池内进行沉淀，废水沉淀效果好且效率高，通过污水泵工作，污物存集室内的废污泥被抽出，简化操作。
