申请日2017.11.07
公开(公告)日2018.03.13
IPC分类号G01N1/10
摘要
本发明属于污水处理设备领域，具体涉及一种定量污水采集装置，包括筒体、上底座和下底座，上底座和下底座分别设置在筒体的上下两端，且上底座和下底座之间为连通设置，上底座顶部设有活动密封盖，液位传感器贯穿所述的活动密封盖设置在上底座上，且上底座上设有可调节液位传感器高度的卡接部，下底座内部设有导向限位板和浮动密封芯体，浮动密封芯体设置在导向限位板的下方，下底座底部设有进水口，浮动密封芯体与进水口之间设有密封垫，下底座侧面设有出水口，出水口外部连接有开关阀门。本发明结构设计合理、便于对不同水位污水进行定量采集，具有效率高、准确率高等优点，具有很大的市场价值，值得广泛推广。

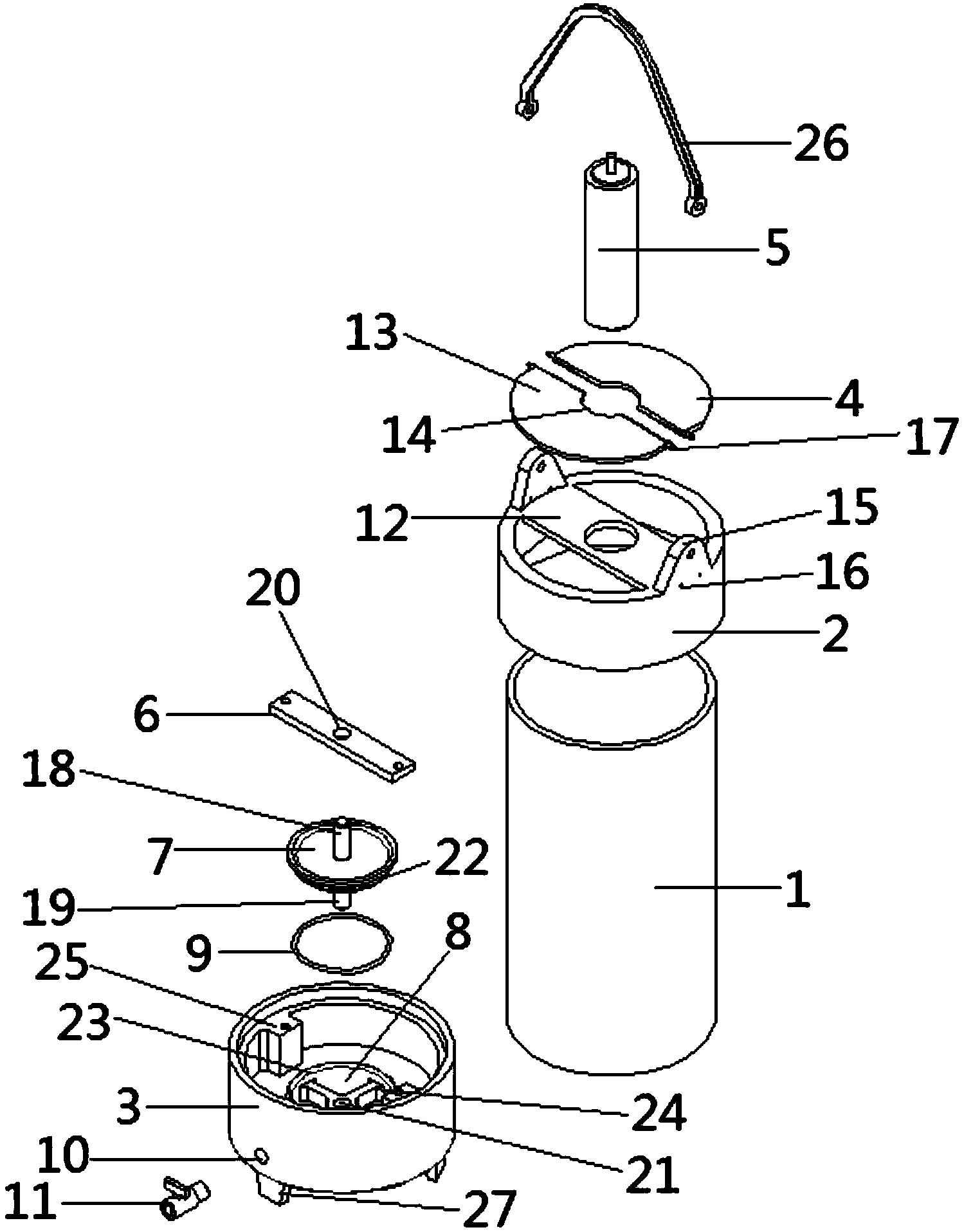

摘要附图
权利要求书
1.一种定量污水采集装置，包括筒体(1)、上底座(2)和下底座(3)，其特征在于：所述的上底座(2)和下底座(3)分别设置在筒体(1)的上下两端，且上底座(2)和下底座(3)之间为连通设置，所述的上底座(2)顶部设有活动密封盖(4)，液位传感器(5)贯穿所述的活动密封盖(4)设置在上底座(2)上，且上底座(2)上设有可调节液位传感器(5)高度的卡接部(12)，所述的下底座(3)内部设有导向限位板(6)和浮动密封芯体(7)，所述的导向限位板(6)固定在安装座(25)上，所述的浮动密封芯体(7)设置在导向限位板(6)的下方，所述的下底座(3)底部设有进水口(8)，所述的浮动密封芯体(7)与进水口(8)之间设有密封垫(9)，所述的下底座(3)侧面设有出水口(10)，所述的出水口(10)外部连接有开关阀门(11)。
2.根据权利要求1所述的一种定量污水采集装置，其特征在于：所述的活动密封盖(4)由两块对称设置的半圆形盖(13)拼接而成，且两块所述的半圆形盖(13)拼接处的中心位置均设有半圆形凹槽(14)，所述的液位传感器(5)通过两个所述的半圆形凹槽(14)组成的圆孔贯穿活动密封盖(4)。
3.根据权利要求2所述的一种定量污水采集装置，其特征在于：所述的上底座(2)顶部两侧还设有吊耳(15)，所述的吊耳(15)上设有卡槽(16)，所述的半圆形盖(13)的直径两端设有凸块(17)，所述的凸块(17)可转动的放置在卡槽(16)内。
4.根据权利要求1所述的一种定量污水采集装置，其特征在于：所述的浮动密封芯体(7)中心两侧对称设有第一圆柱体(18)和第二圆柱体(19)，所述的导向限位板(6)上设有与第一圆柱体(18)相匹配的第一圆孔(20)，所述的进水口(8)中间设有与第二圆柱体(19)相匹配的第二圆孔(21)，所述的第一圆孔(20)与第二圆孔(21)同轴设置，所述的浮动密封芯体(7)上设有密封槽(22)，所述的密封垫(9)安装在密封槽(22)内，所述的下底座(3)内侧底部设有与密封垫(9)相匹配的圆柱形台阶孔(23)。
5.根据权利要求4所述的一种定量污水采集装置，其特征在于：所述的导向限位板(6)与浮动密封芯体(7)之间的距离小于等于第一圆柱体(18)的高度，所述的第二圆孔(21)与进水口(8)之间间隔设有两个以上的连接块(24)。
6.根据权利要求3所述的一种定量污水采集装置，其特征在于：所述的吊耳(15)上还安装有提钩(26)。
7.根据权利要求1所述的一种定量污水采集装置，其特征在于：所述的下底座(3)底部还设有支撑座(27)。
8.根据权利要求1所述的一种定量污水采集装置，其特征在于：所述的卡接部(12)中间设有与液位传感器(5)相匹配的圆柱孔。
说明书
一种定量污水采集装置
技术领域
本发明属于污水处理设备技术领域，具体涉及一种定量污水采集装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水、初期雨水和含有危险化学品或不确定危险性质的水样。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
随着社会不断的发展进步，生活污水及工业废水越来越多，从而环境监控变得尤为重要，然而目前最常见的环境监测就是通过对排放的污水进行取样，化验，从而确认是否达到排放标准。现在大部分的江河湖泊都受到一定程度的污染，因此需要定期对其中的水质进行检测。
在现有技术中，对污水进行采样时，主要采用人工使用容器进行采样，现有的污水采集方式存在采集效率较低，采集水位有限导致准确率较低的技术问题。
发明内容
本发明的为了解决现有技术中存在的采集效率低、采集工具不方面、采集数据不准确等问题，提供了一种设计合理、便于对不同水位污水进行定量采集、效率高、准确率高的定量污水采集装置。
为实现上述目的，本发明所采用的技术方案是：一种定量污水采集装置，包括筒体、上底座和下底座，所述的上底座和下底座分别设置在筒体的上下两端，且上底座和下底座之间为连通设置，所述的上底座顶部设有活动密封盖，液位传感器贯穿所述的活动密封盖设置在上底座上，且上底座上设有可调节液位传感器高度的卡接部，所述的下底座内部设有导向限位板和浮动密封芯体，所述的导向限位板固定在安装座上，所述的浮动密封芯体设置在导向限位板的下方，所述的下底座底部设有进水口，所述的浮动密封芯体与进水口之间设有密封垫，所述的下底座侧面设有出水口，所述的出水口外部连接有开关阀门。
优选的，所述的活动密封盖由两块对称设置的半圆形盖拼接而成，且两块所述的半圆形盖拼接处的中心位置均设有半圆形凹槽，所述的液位传感器通过两个所述的半圆形凹槽组成的圆孔贯穿活动密封盖。
优选的，所述的上底座顶部两侧还设有吊耳，所述的吊耳上设有卡槽，所述的半圆形盖的直径两端设有凸块，所述的凸块可转动的放置在卡槽内。
优选的，所述的浮动密封芯体中心两侧对称设有第一圆柱体和第二圆柱体，所述的导向限位板上设有与第一圆柱体相匹配的第一圆孔，所述的进水口中间设有与第二圆柱体相匹配的第二圆孔，所述的第一圆孔与第二圆孔同轴设置，所述的浮动密封芯体上设有密封槽，所述的密封垫安装在密封槽内，所述的下底座内侧底部设有与密封垫相匹配的圆柱形台阶孔。
优选的，所述的导向限位板与浮动密封芯体之间的距离小于等于第一圆柱体的高度，所述的第二圆孔与进水口之间间隔设有两个以上的连接块。
优选的，所述的吊耳上还安装有提钩。
优选的，所述的下底座底部还设有支撑座。
优选的，所述的卡接部中间设有与液位传感器相匹配的圆柱孔。
采用上述技术方案后，本发明具有以下有益效果：
本发明一种定量污水采集装置，通过下底座底部进水口的设置，可方便污水水样进入筒体内部;导向限位板的设置可以限制浮动密封芯体的最大与最小开启量，可以控制污水的采集速度;液位传感器通过卡接部卡接不同位置来实现高度设置可根据实际需要采集污水的体积来调节;活动密封盖在采集污水水样时，筒内气体顶开活动密封盖，提高污水采集效率，采集完成后，装置在水样中上升，水样压紧活动密封盖，防止水样体积的增加;开关阀门的设置可方便放出采集到的污水水样;综上所述，本发明结构设计合理、便于对不同水位污水进行定量采集，具有效率高、准确率高等优点，具有很大的市场价值，值得广泛推广。
