申请日2017.11.07
公开(公告)日2018.02.23
IPC分类号C02F9/04; C02F101/10
摘要
本发明公开了一种快速含磷工业污水处理装置，包括反应容器和处理装置，所述反应容器的底部四角均固定有支腿，所述处理装置包括试剂存储箱、连接管、污水进口管、过滤网、排水管、搅拌装置、控制面板、流量计和电磁阀，所述试剂存储箱的水平高度高于反应容器的水平高度，所述试剂存储箱的底部一端通过连接管与反应容器连通，所述污水进口管的固定在反应容器的顶部，所述过滤网固定在反应容器内部，所述排水管的一端固定在反应容器远离试剂存储箱的一侧，且水平高度高于过滤网，所述搅拌装置固定在反应容器的底部，所述控制面板固定在反应容器的一侧，此含磷工业污水处理装置，通过搅拌装置可以加速反应，从而可以提高沉淀效率。

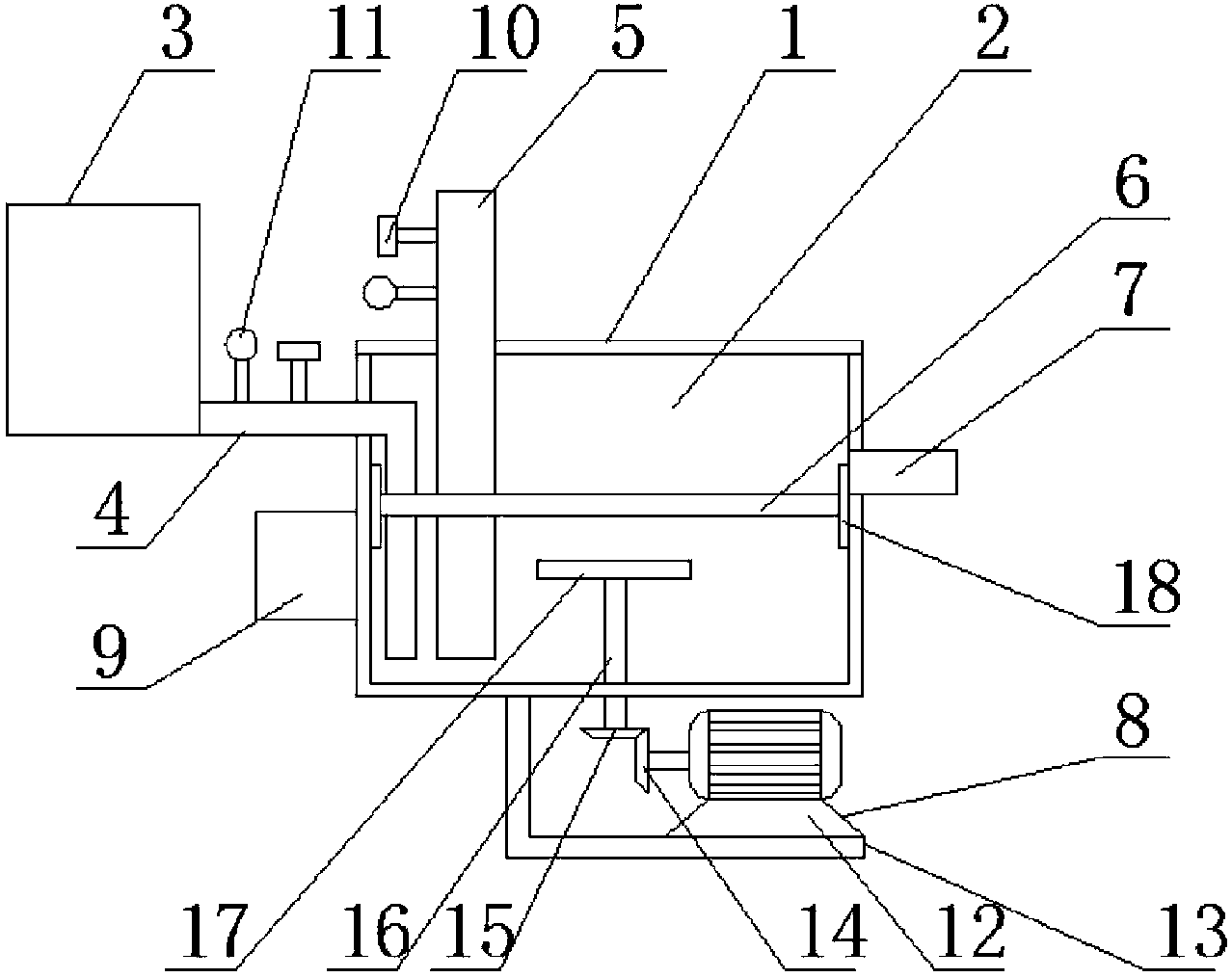

摘要附图
权利要求书
1.一种快速含磷工业污水处理装置，包括反应容器(1)和处理装置(2)，其特征在于：所述反应容器(1)的底部四角均固定有支腿，所述处理装置(2)包括试剂存储箱(3)、连接管(4)、污水进口管(5)、过滤网(6)、排水管(7)、搅拌装置(8)、控制面板(9)、流量计(10)和电磁阀(11)，所述试剂存储箱(3)的水平高度高于反应容器(1)的水平高度，所述试剂存储箱(3)的底部一端通过连接管(4)与反应容器(1)连通，所述污水进口管(5)的的固定在反应容器(1)的顶部，所述过滤网(6)固定在反应容器(1)内部，所述排水管(7)的一端固定在反应容器(1)远离试剂存储箱(3)的一侧，且水平高度高于过滤网(6)，所述搅拌装置(8)固定在反应容器(1)的底部，所述控制面板(9)固定在反应容器(1)的一侧，所述连接管(4)和污水进口管(5)上均安装有流量计(10)和电磁阀(11)。
2.根据权利要求1所述的一种快速含磷工业污水处理装置，其特征在于：所述搅拌装置(8)包括电机(12)、固定板(13)、第一锥齿轮(14)、第二锥齿轮(15)、转轴(16)和搅拌叶(17)，所述电机(12)的底部固定在固定板(13)上，所述固定板(13)的一端固定在反应容器(1)的底部，所述电机(12)的输出轴与第一锥齿轮(14)的一端固定连接，所述第二锥齿轮(15)与第一锥齿轮(14)啮合连接，所述第二锥齿轮(15)的转动中心固定有转轴(16)，所述转轴(16)穿过反应容器(1)底部与搅拌叶(17)固定连接，且与反应容器(1)的连接处通过轴承转动连接，所述反应容器(1)与轴承连接处固定有密封盖。
3.根据权利要求1所述的一种快速含磷工业污水处理装置，其特征在于：所述连接管(4)和污水进口管(5)的底部均位于过滤网(6)的下端。
4.根据权利要求2所述的一种快速含磷工业污水处理装置，其特征在于：所述控制面板(9)分别于流量计(10)、电磁阀(11)和电机(12)电性连接。
5.根据权利要求1所述的一种快速含磷工业污水处理装置，其特征在于：所述过滤网(6)的的侧边固定有连接板(18)，所述连接板(18)通过螺钉固定在反应容器(1)的侧壁上。
说明书
一种快速含磷工业污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种快速含磷工业污水处理装置。
背景技术
磷是第15号化学元素，符号P。处于元素周期表的第三周期、第VA族。磷存在于人体所有细胞中，是维持骨骼和牙齿的必要物质，几乎参与所有生理上的化学反应。磷还是使心脏有规律地跳动、维持肾脏正常机能和传达神经刺激的重要物质。没有磷时，烟酸(又称为维生素B3)不能被吸收;磷的正常机能需要维生素(维生素食品) D 和钙(钙食品)来维持。
现有的农业生产中，往往需要用到农药和化肥，而里面存在大量的磷，从而导致磷污染严重。
发明内容
本发明的目的在于提供一种快速含磷工业污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种快速含磷工业污水处理装置，包括反应容器和处理装置，所述反应容器的底部四角均固定有支腿，所述处理装置包括试剂存储箱、连接管、污水进口管、过滤网、排水管、搅拌装置、控制面板、流量计和电磁阀，所述试剂存储箱的水平高度高于反应容器的水平高度，所述试剂存储箱的底部一端通过连接管与反应容器连通，所述污水进口管的的固定在反应容器的顶部，所述过滤网固定在反应容器内部，所述排水管的一端固定在反应容器远离试剂存储箱的一侧，且水平高度高于过滤网，所述搅拌装置固定在反应容器的底部，所述控制面板固定在反应容器的一侧，所述连接管和污水进口管上均安装有流量计和电磁阀。
优选的，所述搅拌装置包括电机、固定板、第一锥齿轮、第二锥齿轮、转轴和搅拌叶，所述电机的底部固定在固定板上，所述固定板的一端固定在反应容器的底部，所述电机的输出轴与第一锥齿轮的一端固定连接，所述第二锥齿轮与第一锥齿轮啮合连接，所述第二锥齿轮的转动中心固定有转轴，所述转轴穿过反应容器底部与搅拌叶固定连接，且与反应容器的连接处通过轴承转动连接，所述反应容器与轴承连接处固定有密封盖。
优选的，所述连接管和污水进口管的底部均位于过滤网的下端。
优选的，所述控制面板分别于流量计、电磁阀和电机电性连接。
优选的，所述过滤网的的侧边固定有连接板，所述连接板通过螺钉固定在反应容器的侧壁上。
与现有技术相比，本发明的有益效果是：
1、本发明首先在试剂存储箱内放入氢氧化钙溶液，然后通过控制面板控制污水进口管和连接管的电磁阀，从而把污水和氢氧化钙溶液填充到反应容器内，并通过流量计控制流量，在反应容器内部发生反应，5Ca2++7OH-+3H2PO4-=Ca5(OH)(PO4)3↓+6H2O,从而使磷沉淀，然后通过过滤网进行过滤。
2、本发明通过搅拌装置可以加速反应，从而可以提高沉淀效率。
