申请日2015.11.12
公开(公告)日2016.05.11
IPC分类号C02F9/04
摘要

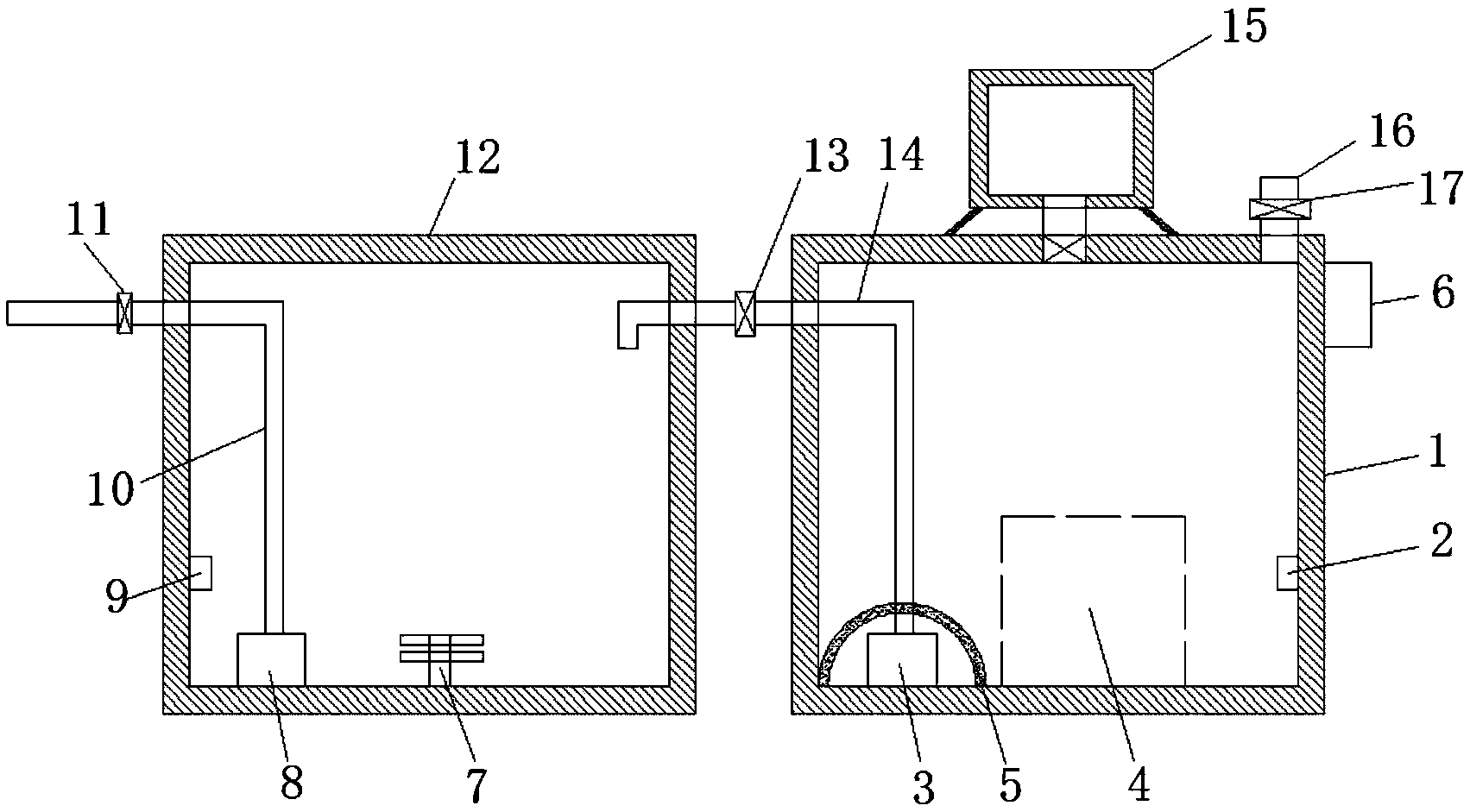

本实用新型公开了一种智能污水排水控制装置，包括第一污水箱、第二污水箱，所述第一污水箱的顶部设有消毒箱，所述消毒箱和第一污水箱通过第三管道连接，所述第三管道上设有第三阀门，所述第一污水箱的上端设有进水管道，所述进水管道上设有第一阀门，所述第一污水箱的一侧设有控制器，所述控制器的表面从上到下依次设有显示器、操作面板和报警装置，所述第一污水箱的一侧设有排污口，所述排污口上设有密封门，所述第一污水箱的内壁上设有第一水位传感器。本实用新型污水排放自动化控制程度高，污水处理效率高，通过自动控制形成循环，搅拌装置加速污水流动，大大提高污水排放效率。
权利要求书
1.一种智能污水排水控制装置，包括第一污水箱(1)、第二污水箱(12)，其特征在于，所述第一污水箱(1)的顶部设有消毒箱(15)，所述消毒箱(15)和第一污水箱(1)通过第三管道连接，所述第三管道上设有第三阀门，所述第一污水箱(1)的上端设有进水管道(16)，所述进水管道(16)上设有第一阀门(17)，所述第一污水箱(1)的一侧设有控制器(6)，所述控制器(6)的表面从上到下依次设有设有显示器、操作面板和报警装置，所述第一污水箱(1)的一侧设有排污口(4)，所述排污口上设有密封门，所述第一污水箱(1)的内壁上设有第一水位传感器(2)，所述第一污水箱(1)内的底部设有第一污水泵(3)，所述第一污水泵(3)的外侧设有过滤网(5)，所述第一污水泵(3)上设有第一管道(14)，所述第一污水泵(3)通过第一管道(14)连通第二污水箱(12)，所述第一管道(14)远离第一污水泵(3)的一端位于第二污水箱(12)内，所述第二污水箱(12)的内壁上设有第二水位传感器(9)，所述第二污水箱(12)内的底部设有搅拌装置(7)和第二污水泵(8)，所述第二污水泵(8)上设有第二管道(10)，所述第二管道(10)远离第二污水泵(8)的一端位于第二污水箱(12)的外部，且位于第二污水箱(12)的外部的第二管道上设有第二阀门(11)，所述第一水位传感器(2)和第二水位传感器(9)通过无线信号和控制器相连接，所述控制器分别电连接第一污水泵(3)、第二污水泵(8)、搅拌装置(7)、操作面板、显示器和报警装置。
2.根据权利要求1所述的一种智能污水排水控制装置，其特征 在于，所述消毒箱(15)通过支架固定在第一污水箱(1)的顶部。
3.根据权利要求1所述的一种智能污水排水控制装置，其特征在于，所述过滤网(5)为半圆形过滤网。
4.根据权利要求1所述的一种智能污水排水控制装置，其特征在于，所述控制器由电源经过降压后供电。
说明书
一种智能污水排水控制装置
技术领域
本实用新型涉及智能污水排水控制装置技术领域，尤其涉及一种智能污水排水控制装置。
背景技术
近年来，环保问题日益突出，污水处理和排放问题也越发尖锐，对于污水处理和排放过程控制也越来越引起更多人的重视。在污水排放时，由于对于污水排放时的排水量不清晰，需要人工去操作，比较繁琐，且对于排放的污水缺乏有效的监控，不够智能，为此我们设计了一种智能污水排水控制装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种智能污水排水控制装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种智能污水排水控制装置，包括第一污水箱、第二污水箱，所述第一污水箱的顶部设有消毒箱，所述消毒箱和第一污水箱通过第三管道连接，所述第三管道上设有第三阀门，所述第一污水箱的上端设有进水管道，所述进水管道上设有第一阀门，所述第一污水箱的一侧设有控制器，所述控制器的表面从上到下依次设有设有显示器、操作面板和报警装置，所述第一污水箱的一侧设有排污口，所述排污口上设有密封门，所述第一污水箱的内壁上设有第一水位传感器，所述第一污水箱内的底部设有第一污水泵，所述第一污水泵的外侧设有过滤 网，所述第一污水泵上设有第一管道，所述第一污水泵通过第一管道连通第二污水箱，所述第一管道远离第一污水泵的一端位于第二污水箱内，所述第二污水箱的内壁上设有第二水位传感器，所述第二污水箱内的底部设有搅拌装置和第二污水泵，所述第二污水泵上设有第二管道，所述第二管道远离第二污水泵的一端位于第二污水箱的外部，且位于第二污水箱的外部的第二管道上设有第二阀门，所述第一水位传感器和第二水位传感器通过无线信号和控制器相连接，所述控制器分别电连接第一污水泵、第二污水泵、搅拌装置、操作面板、显示器和报警装置。
优选地，所述消毒箱通过支架固定在第一污水箱的顶部。
优选地，所述过滤网为半圆形过滤网。
优选地，所述控制器由电源经过降压后供电。
本实用新型中，当第一水位传感器检测到第一污水箱内水位较高时，通过控制器将消毒箱内的消毒药剂添加到污水中，再通过第一污水泵将污水排放到第二污水箱，当第二水位传感器检测到第二污水箱水位较高时，通过第二污水泵将污水排出，整个过程通过控制器自动控制，效率较高，本实用新型污水排放自动化控制程度高，污水处理效率高，通过自动控制形成循环，搅拌装置加速污水流动，大大提高污水排放效率。
