申请日2017.11.07
公开(公告)日2018.01.30
IPC分类号B01D21/01; B01D21/02; B01D21/24; B01F7/18
摘要
本发明公开了一种沉淀剂旋转分散的污水沉淀池，包括矩形的污水沉淀池、沉淀剂旋转分散装置和沉淀排出装置;污水沉淀池的左端面上部成型有进水槽;进水槽正对的污水沉淀池的左侧壁部分成型有进水口;污水沉淀池的右端面上部成型有溢水槽;溢水槽正对的污水沉淀池的右侧壁部分成型有溢水口;污水沉淀池的下侧壁的上端面左右方向上均匀成型有下凹的上宽下窄的等腰梯形状的污泥斗;污水沉淀池的下侧壁的下部成型有污泥吸取槽;污泥斗和污泥吸取槽通过落料槽连通;沉淀剂旋转分散装置设置在污水沉淀池内部的上端并且靠近进水口。本发明使沉淀剂分散均匀，沉淀彻底，沉淀效果好，通过负压原理，吸取污泥斗中的污泥水，效果好。

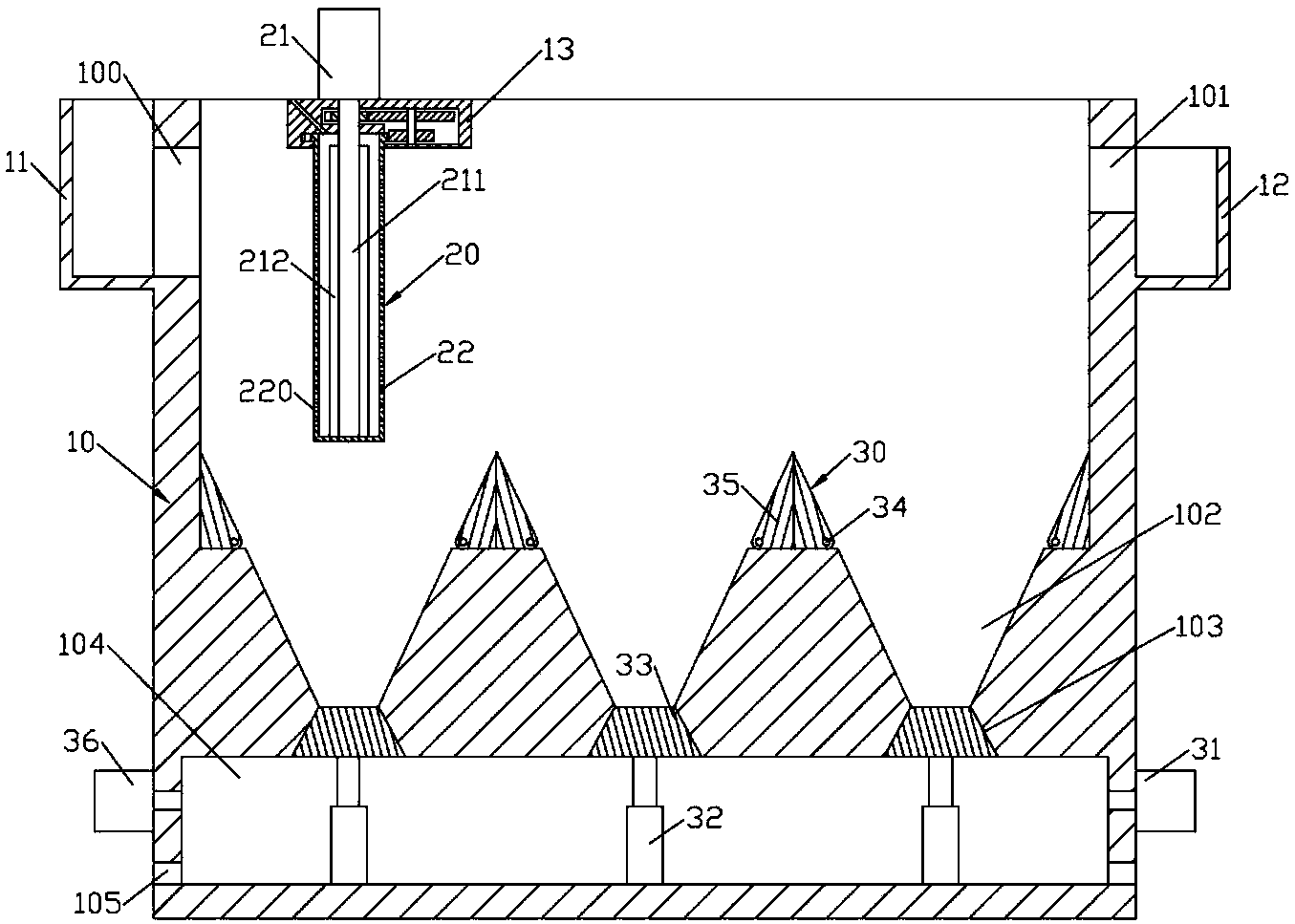

摘要附图
权利要求书
1.一种沉淀剂旋转分散的污水沉淀池，其特征在于：包括矩形的污水沉淀池(10)、沉淀剂旋转分散装置(20)和沉淀排出装置(30);污水沉淀池(10)的左端面上部成型有进水槽(11);进水槽(11)正对的污水沉淀池(10)的左侧壁部分成型有进水口(100);污水沉淀池(10)的右端面上部成型有溢水槽(12);溢水槽(12)正对的污水沉淀池(10)的右侧壁部分成型有溢水口(101);污水沉淀池(10)的下侧壁的上端面左右方向上均匀成型有若干下凹的上宽下窄的等腰梯形状的污泥斗(102);污水沉淀池(10)的下侧壁的下部成型有矩形的污泥吸取槽(104);污泥斗(102)和污泥吸取槽(104)通过落料槽(103)连通;污泥吸取槽(104)的左右侧壁的下端成型有污泥水出料口(105)并且污泥水出料口(105)可开闭设置;沉淀剂旋转分散装置(20)设置在污水沉淀池(10)内部的上端并且靠近进水口(100);沉淀排出装置(30)包括封闭装置和吸取装置;封闭装置设置在污水沉淀池(10)的下侧壁的上端面上并且用于封闭污泥斗(102)上端;吸取装置设置在污泥吸取槽(104)内并且用于开闭落料槽(103)。
2.根据权利要求1所述的一种沉淀剂旋转分散的污水沉淀池，其特征在于：封闭装置包括若干直角三角形的封闭板(35)和若干驱动电机(34);当污泥斗(102)上端处于打开状态时，直角在左下方的封闭板(35)的倾斜端面与其右侧的相邻的污泥斗(102)的左侧倾斜侧壁平齐，直角在右下方的封闭板(35)的倾斜端面与其左侧的相邻的污泥斗(102)的右侧倾斜侧壁平齐，中部的封闭板(35)成对组成尖角;最左侧的封闭板(35)为直角在左下方的封闭板(35);当污泥斗(102)上端处于打开状态时，最左侧的封闭板(35)左端面与污水沉淀池(10)的左侧壁抵触，最右侧的封闭板(35)右端面与污水沉淀池(10)的右侧壁抵触;驱动电机(34)固定在污水沉淀池(10)的前侧壁上;当污泥斗(102)上端处于打开状态时，封闭板(35)的下侧端的锐角处的前侧壁固定在驱动电机(34)的输出轴上。
3.根据权利要求1所述的一种沉淀剂旋转分散的污水沉淀池，其特征在于：吸取装置包括鼓风机(31)、抽风机(36)和若干落料槽开闭板(33);落料槽(103)为上窄下宽的等腰梯形状;落料槽开闭板(33)的形状与落料槽(103)相同并且落料槽开闭板(33)可自向而上插设到落料槽(103)内;污泥吸取槽(104)的下侧壁上成型有若干伸缩杆(32);伸缩杆(32)的上端固定在落料槽开闭板(33)的下端面上;鼓风机(31)设置在污水沉淀池(10)的右端面上并且与污泥吸取槽(104)连通;抽风机(36)设置在污水沉淀池(10)的左端面上并且与污泥吸取槽(104)连通。
4.根据权利要求1所述的一种沉淀剂旋转分散的污水沉淀池，其特征在于：沉淀剂旋转分散装置(20)包括若干沉淀剂旋转分散单元;污水沉淀池(10)内部的上端成型有前后设置的支撑板(13)并且支撑板(13)靠近进水口(100);若干沉淀剂旋转分散单元前后均匀设置在支撑板(13)上;支撑板(13)的内部成型有若干支撑驱动槽(130)、旋转安置槽(132)和进料管路(131);旋转安置槽(132)位于支撑驱动槽(130)的左下方;安置槽(132)的右侧与支撑驱动槽(130)连通;进料管路(131)位于的左上部并且下端与旋转安置槽(132)连通;沉淀剂旋转分散单元包括旋转驱动电机(21)、圆筒状的旋转扩散筒(22)和中心驱动柱(23);旋转驱动电机(21)固定在支撑板(13)的上端面上;旋转驱动电机(21)的输出轴上固定有旋转中心杆(211);旋转中心杆(211)竖直设置并且自上而下穿过支撑驱动槽(130)和安置槽(132);中心驱动柱(23)竖直设置并且枢接在支撑驱动槽(130)的右部的上下侧壁之间;旋转中心杆(211)位于支撑驱动槽(130)内的部分固定有主齿轮(213);中心驱动柱(23)自上而下固定有上中心齿轮(231)和下中心齿轮(232);主齿轮(213)与上中心齿轮(231)啮合;旋转扩散筒(22)为上端面成型有圆柱槽的圆柱体;旋转扩散筒(22)套设在旋转中心杆(211)上并且上端枢接在安置槽(132)的侧壁上;旋转扩散筒(22)的外圆柱面上端成型有从动齿轮(221);从动齿轮(221)与下中心齿轮(232)啮合;旋转中心杆(211)位于旋转扩散筒(22)的内部的部分成型有若干搅拌板(212);旋转扩散筒(22)的侧壁上成型有若干分散孔(220)。
5.根据权利要求4所述的一种沉淀剂旋转分散的污水沉淀池，其特征在于：进料管路(131)自左向右倾斜设置。
6.根据权利要求1所述的一种沉淀剂旋转分散的污水沉淀池，其特征在于：溢水口(101)的下侧壁高于进水口(100)的下侧壁。
说明书
一种沉淀剂旋转分散的污水沉淀池
技术领域
本发明涉及环保设备领域，具体涉及一种沉淀剂旋转分散的污水沉淀池。
背景技术
环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。也有人认为，环保设备是指治理环境污染的机械加工产品，如除尘器、焊烟净化器、单体水处理设备、噪声控制器等。这种认识是不全面的。环保设备还应包括输送含污染物流体物质的动力设备，如水泵、风机、输送机等;同时还包括保证污染防治设施正常运行的监测控制仪表仪器，如检测仪器、压力表、流量监测装置等。环境治理已经是刻不容缓的事情了，我们应该更注重环保。环保设备应该包括成套设备：如空气净化机，污水处理设备，臭氧发生器，工业制氧机等。可以在工业或者家庭都能对环境进行治理的设备。污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
工厂生产中往往产生大量的污水，如果直接排放到河流中，容易造成较大的污染，所以在污水排放前需要对污水进行处理，污水处理过程中往往需要用到污水沉淀池，现有的污水沉淀池在去除沉淀时较为复杂，并且添加沉淀剂时也不够均匀，容易造成污水沉淀的不均匀。
发明内容
本发明的目的是针对现有技术不足，提供一种沉淀剂旋转分散的污水沉淀池，包括矩形的污水沉淀池、沉淀剂旋转分散装置和沉淀排出装置;污水沉淀池的左端面上部成型有进水槽;进水槽正对的污水沉淀池的左侧壁部分成型有进水口;污水沉淀池的右端面上部成型有溢水槽;溢水槽正对的污水沉淀池的右侧壁部分成型有溢水口;污水沉淀池的下侧壁的上端面左右方向上均匀成型有若干下凹的上宽下窄的等腰梯形状的污泥斗;污水沉淀池的下侧壁的下部成型有矩形的污泥吸取槽;污泥斗和污泥吸取槽通过落料槽连通;污泥吸取槽的左右侧壁的下端成型有污泥水出料口并且污泥水出料口可开闭设置;沉淀剂旋转分散装置设置在污水沉淀池内部的上端并且靠近进水口;沉淀排出装置包括封闭装置和吸取装置;封闭装置设置在污水沉淀池的下侧壁的上端面上并且用于封闭污泥斗上端;吸取装置设置在污泥吸取槽内并且用于开闭落料槽。
作为上述技术方案的优选，封闭装置包括若干直角三角形的封闭板和若干驱动电机;当污泥斗上端处于打开状态时，直角在左下方的封闭板的倾斜端面与其右侧的相邻的污泥斗的左侧倾斜侧壁平齐，直角在右下方的封闭板的倾斜端面与其左侧的相邻的污泥斗的右侧倾斜侧壁平齐，中部的封闭板成对组成尖角;最左侧的封闭板为直角在左下方的封闭板;当污泥斗上端处于打开状态时，最左侧的封闭板左端面与污水沉淀池的左侧壁抵触，最右侧的封闭板右端面与污水沉淀池的右侧壁抵触;驱动电机固定在污水沉淀池的前侧壁上;当污泥斗上端处于打开状态时，封闭板的下侧端的锐角处的前侧壁固定在驱动电机的输出轴上。
作为上述技术方案的优选，吸取装置包括鼓风机、抽风机和若干落料槽开闭板;落料槽为上窄下宽的等腰梯形状;落料槽开闭板的形状与落料槽相同并且落料槽开闭板可自向而上插设到落料槽内;污泥吸取槽的下侧壁上成型有若干伸缩杆;伸缩杆的上端固定在落料槽开闭板的下端面上;鼓风机设置在污水沉淀池的右端面上并且与污泥吸取槽连通;抽风机设置在污水沉淀池的左端面上并且与污泥吸取槽连通。
作为上述技术方案的优选，沉淀剂旋转分散装置包括若干沉淀剂旋转分散单元;污水沉淀池内部的上端成型有前后设置的支撑板并且支撑板靠近进水口;若干沉淀剂旋转分散单元前后均匀设置在支撑板上;支撑板的内部成型有若干支撑驱动槽、旋转安置槽和进料管路;旋转安置槽位于支撑驱动槽的左下方;安置槽的右侧与支撑驱动槽连通;进料管路位于的左上部并且下端与旋转安置槽连通;沉淀剂旋转分散单元包括旋转驱动电机、圆筒状的旋转扩散筒和中心驱动柱;旋转驱动电机固定在支撑板的上端面上;旋转驱动电机的输出轴上固定有旋转中心杆;旋转中心杆竖直设置并且自上而下穿过支撑驱动槽和安置槽;中心驱动柱竖直设置并且枢接在支撑驱动槽的右部的上下侧壁之间;旋转中心杆位于支撑驱动槽内的部分固定有主齿轮;中心驱动柱自上而下固定有上中心齿轮和下中心齿轮;主齿轮与上中心齿轮啮合;旋转扩散筒为上端面成型有圆柱槽的圆柱体;旋转扩散筒套设在旋转中心杆上并且上端枢接在安置槽的侧壁上;旋转扩散筒的外圆柱面上端成型有从动齿轮;从动齿轮与下中心齿轮啮合;旋转中心杆位于旋转扩散筒的内部的部分成型有若干搅拌板;旋转扩散筒的侧壁上成型有若干分散孔。
作为上述技术方案的优选，进料管路自左向右倾斜设置。
作为上述技术方案的优选，溢水口的下侧壁高于进水口的下侧壁。
本发明的有益效果在于：沉淀剂分散均匀，沉淀彻底，沉淀效果好，通过负压原理，吸取污泥斗中的污泥水，效果好。
