申请日2015.11.12
公开(公告)日2016.04.06
IPC分类号C02F9/04; C02F1/78
摘要
本实用新型公开了一种处理稀土废水的催化氧化塔，包括催化氧化填料层、臭氧发生器、反应塔、稀土渣过滤器、微孔曝气装置、塔体、接触反应填料层，所述塔体的顶部设有尾气出口，所述臭氧发生器设置在塔体的左侧，所述臭氧发生器与塔体通过进气管连接，所述催化氧化填料层设置在塔体的中上部，所述进气管与塔体通过支撑架固定连接，所述接触反应填料层设置在塔体的中部，所述接触反应填料层的外表面设有显示屏，所述反应塔设置在塔体的上部，所述喷淋口设置在反应塔的内部，所述稀土渣过滤器设置在催化氧化填料层的下部，所述排水管设置在塔体的右侧，所述微孔曝气装置设置在塔体的底部上侧。该处理稀土废水的催化氧化塔结构简单，实用性强。
权利要求书

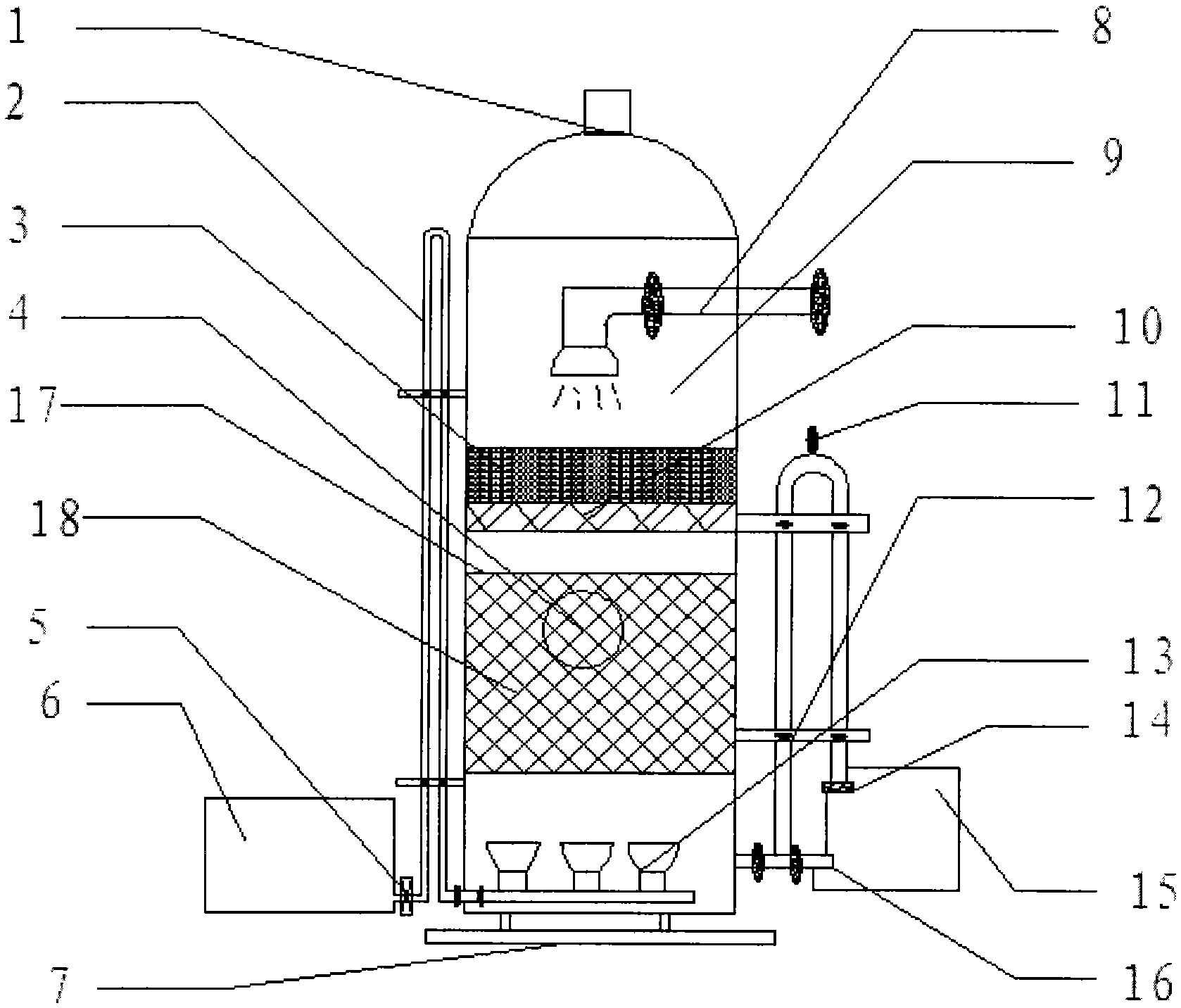

1.一种处理稀土废水的催化氧化塔，包括进气管(2)、催化氧化填料层(3)、臭氧发生器(6)、固定底座(7)、喷淋口(8)、反应塔(9)、稀土渣过滤器(10)、微孔曝气装置(13)、排水管(14)、废液收集装置(15)、排污口(16)、塔体(17)、接触反应填料层(18)，其特征在于：所述塔体(17)的顶部设有尾气出口(1)，所述臭氧发生器(6)设置在塔体(17)的左侧，所述臭氧发生器(6)与塔体(17)通过进气管(2)连接，所述催化氧化填料层(3)设置在塔体(17)的中上部，所述进气管(2)的底部靠近臭氧发生器(6)一侧设有流量计(5)，所述进气管(2)与塔体(17)通过支撑架(12)固定连接，所述接触反应填料层(18)设置在塔体(17)的中部，所述接触反应填料层(18)的外表面设有显示屏(4)，所述固定底座(7)设置在塔体(17)的底部下侧，所述反应塔(9)设置在塔体(17)的上部，所述喷淋口(8)设置在反应塔(9)的内部，所述稀土渣过滤器(10)设置在催化氧化填料层(3)的下部，所述排水管(14)设置在塔体(17)的右侧，所述排水管(14)的上部设有排气口(11)，所述微孔曝气装置(13)设置在塔体(17)的底部上侧，所述废液收集装置(15)设置在排水管(14)的出口处下侧，所述排污口(16)设置在塔体(17)的下部右侧。
2.根据权利要求1所述的一种处理稀土废水的催化氧化塔，其特征在于：所述支撑架(12)与排水管(14)和进气管(2)通过卡扣连接。
3.根据权利要求1所述的一种处理稀土废水的催化氧化塔，其特征在于：所述流量计(5)与进气管(2)通过螺纹连接。
4.根据权利要求1所述的一种处理稀土废水的催化氧化塔，其特征在于：所述固定底座(7)通过螺纹连接固定在地面。
说明书
一种处理稀土废水的催化氧化塔
技术领域
本实用新型属于催化氧化塔技术领域，具体涉及一种处理稀土废水的催化氧化塔。
背景技术
废水的达标排放是稀土企业长期以来首要关注的问题，在稀土工业的各个工艺流程中，如精矿工艺、酸溶工艺、萃取工艺等等，会产生大量含盐酸、草酸、氨氮及含磷的废水，这类废水具有排放量大，高含盐、高有机磷浓度、高COD浓度、高含油的特点，无法采用常规的生化工艺进行处理，这样使得行业出水超标严重，极大的污染了环境。
目前，大部分的稀土企业对该类废水直接采用中和+沉降的处理工艺，废水经过车间废水收集池收集并初步除油，从而去除水中大部分悬浮态油类污染物，再投加熟石灰、混凝剂、絮凝剂进行中和沉降处理，沉降后直接排放。但是该工艺出水不能稳定达到废水排放指标，尤其是《稀土工业污染物排放标准》颁布后，国家对稀土行业的废水达标排放尤其重视，可是废水处理技术的落后严重制约了行业的发展，因而在现有废水处理工艺的基础上，采用新型的催化氧化技术进行进一步的废水深度处理，实现装置的达标排放，就迫在眉睫了。
实用新型内容
本实用新型的目的在于提供一种处理稀土废水的催化氧化塔，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种处理稀土废水的催化氧化塔，包括进气管、催化氧化填料层、臭氧发生器、固定底座、喷淋口、反应塔、稀土渣过滤器、微孔曝气装置、排水管、废液收集装置、排污口、塔体、接触反应填料层，所述塔体的顶部设有尾气出口，所述臭氧发生器设置在塔体的左侧，所述臭氧发生器与塔体通过进气管连接，所述催化氧化填料层设置在塔体的中上部，所述进气管的底部靠近臭氧发生器一侧设有流量计，所述进气管与塔体通过支撑架固定连接，所述接触反应填料层设置在塔体的中部，所述接触反应填料层的外表面设有显示屏，所述固定底座设置在塔体的底部下侧， 所述反应塔设置在塔体的上部，所述喷淋口设置在反应塔的内部，所述稀土渣过滤器设置在催化氧化填料层的下部，所述排水管设置在塔体的右侧，所述排水管的上部设有排气口，所述微孔曝气装置设置在塔体的底部上侧，所述废液收集装置设置在排水管的出口处下侧，所述排污口设置在塔体的下部右侧。
优选的，所述支撑架与排水管和进气管通过卡扣连接。
优选的，所述流量计与进气管通过螺纹连接。
优选的，所述固定底座通过螺纹连接固定在地面。
本实用新型的技术效果和优点：该处理稀土废水催化氧化塔结构简单，实用性强;显示屏的添加可以显示反应塔反应时间及催化氧化填料层与接触反应填料层的温度;在进气口的底部添加流量计可以使该装置的运行得到具体的实时数据;废液收集装置的设置使本催化氧化塔更加环保。
