申请日2015.11.12
公开(公告)日2016.04.06
IPC分类号C02F9/02
摘要
本实用新型提供一种水处理设备过滤装置。所述水处理设备过滤装置包括滤水罐、进水管、出水管、凹形网状预过滤层、过滤层、鼓气装置、挡水堰，所述进水管和所述鼓气装置设于所述滤水罐底部，所述出水管设于所述滤水罐中部以上或伸进所述滤水罐内，所述挡水堰、所述凹形网状预过滤层、所述过滤层从下往上依次设置于所述进水管和所述出水管之间。本实用新型提供的所述水处理设备过滤装置不易堵塞、过滤效果好。
权利要求书
1.一种水处理设备过滤装置，其特征在于：包括滤水罐、进水管、出水管、凹形网状预过滤层、过滤层、鼓气装置、挡水堰，所述进水管和所述鼓气装置设于所述滤水罐底部，所述出水管设于所述滤水罐中部以上或伸进所述滤水罐内，所述挡水堰、所述凹形网状预过滤层、所述过滤层从下往上依次设置于所述进水管和所述出水管之间。
2.根据权利要求1所述的水处理设备过滤装置，其特征在于：所述凹形网状预过滤层的凹面朝下，凸面朝上，呈倒U型设置。
3.根据权利要求1所述的水处理设备过滤装置，其特征在于：所述鼓气装置包括鼓风机和多个鼓风管，多个所述鼓风管设于所述滤水罐底部。
4.根据权利要求1所述的水处理设备过滤装置，其特征在于：所述过滤层包括滤网包覆的陶粒滤料、活性炭层。
5.根据权利要求1所述的水处理设备过滤装置，其特征在于：所述挡水堰横截面为三角形。
6.根据权利要求1所述的水处理设备过滤装置，其特征在于：所述水处理设备过滤装置还包括排污管，所述排污管设于所述滤水罐底部。
说明书
水处理设备过滤装置
技术领域
本实用新型涉及一种水处理设备的组成装置，具体涉及一种水处理设备的过滤装置，属于水处理设备技术领域。
背景技术
随着人们生活水平的提高，以及一些锅炉用水的需要，通常需要对自来水进行处理。过滤装置是水处理设备的重要组成部分，其用于去除水中的杂质。然而，现有技术的过滤装置的滤芯通常为尼龙薄膜，其在长期使用后容易被堵塞，从而影响过滤的质量和效率。
因此，为解决上述技术问题，确有必要提供一种具有改良结构的水处理设备的过滤装置，以克服现有技术中的所述缺陷。
实用新型内容
本实用新型的目的在于克服现有技术之不足而提供一种结构简单合理、过滤效果好的水处理设备过滤装置。

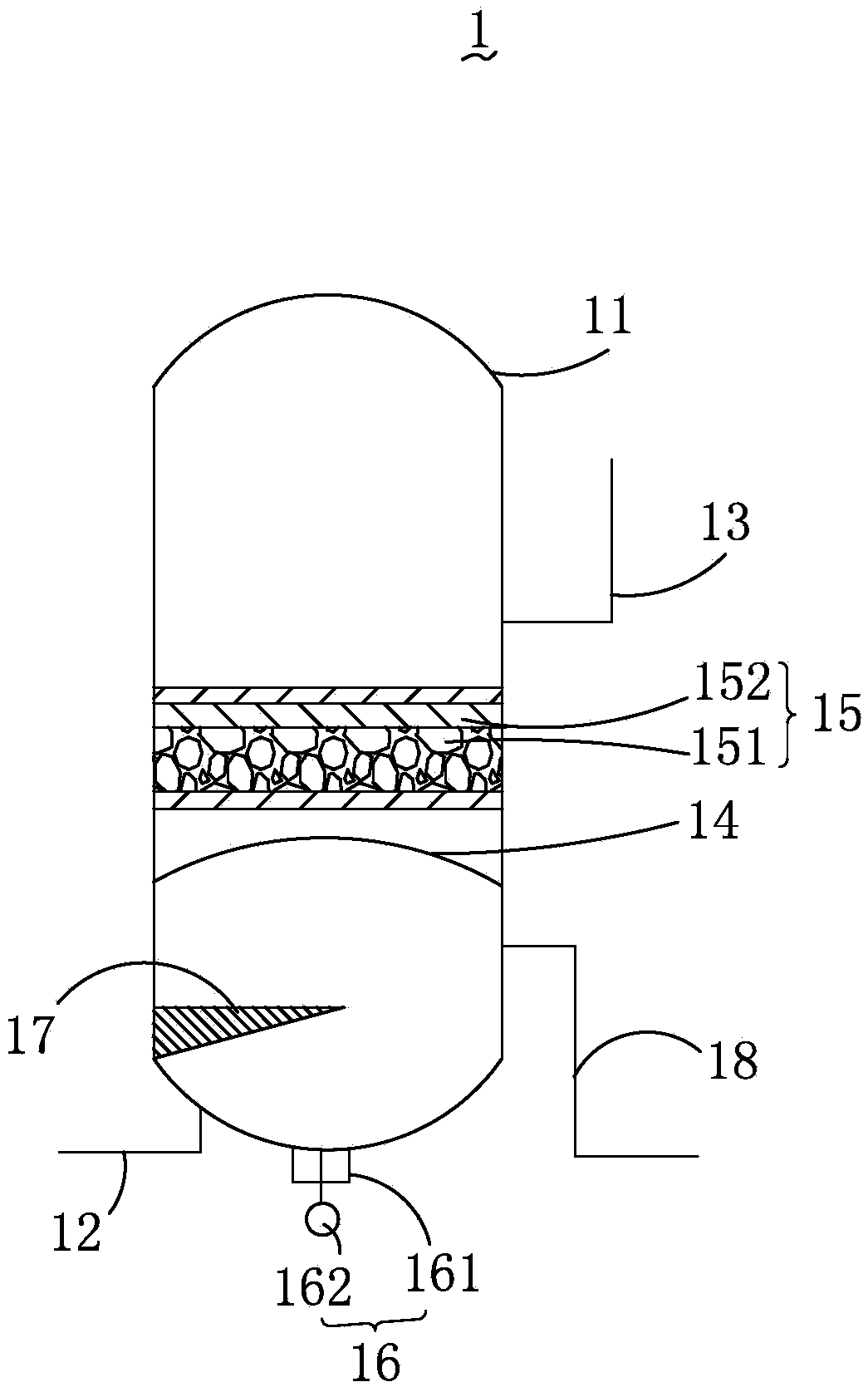

一种水处理设备过滤装置，包括滤水罐、进水管、出水管、凹形网状预过滤层、过滤层、鼓气装置、挡水堰，所述进水管和所述鼓气装置设于所述滤水罐底部，所述出水管设于所述滤水罐中部以上或伸进所述滤水罐内，所述挡水堰、所述凹形网状预过滤层、所述过滤层从下往上依次设置于所述进水管和所述出水管之间。
在本实用新型提供的水处理设备过滤装置的一种较佳实施例中，所述凹形网状预过滤层的凹面朝下，凸面朝上，呈倒U型设置。
在本实用新型提供的水处理设备过滤装置的一种较佳实施例中， 所述鼓气装置包括鼓风机和多个鼓风管，多个所述鼓风管设于所述滤水罐底部。
在本实用新型提供的水处理设备过滤装置的一种较佳实施例中，所述过滤层包括滤网包覆的陶粒滤料、活性炭层。
在本实用新型提供的水处理设备过滤装置的一种较佳实施例中，所述挡水堰横截面为三角形。
在本实用新型提供的水处理设备过滤装置的一种较佳实施例中，所述水处理设备过滤装置还包括排污管，所述排污管设于所述滤水罐底部。
相较于现有技术，本实用新型提供的所述水处理设备过滤装置具有以下有益效果：
一、所述进水管设于所述滤水罐底部，防止进水时水的冲压力对所述过滤层的冲击力而使过滤层受损。
二、所述鼓气装置可防止所述过滤层和所述凹形网状预过滤层堵塞，所述凹形网状预过滤层可先过滤水中大型杂物，且其设置为凹面朝下，凸面朝上，呈倒U型设置，减小了水的冲击，防止变形，使过滤效果好。
三、所述挡水堰可减缓进水冲击力，从而使进水平缓，不易搅动过滤出的污物，使所述排污管排污更彻底。
