申请日2015.11.12
公开(公告)日2016.04.20
IPC分类号C02F9/04
摘要
本实用新型公开了一种用于灰碱法制革脱毛后污水节能处理装置，包括转鼓和与转鼓连接的水塔，所述转鼓排污口处连接有栅格，所述栅格排水处依次连接有盐酸池、净水池和沉淀池，所述沉淀池上部连通有循环水泵，还包括锅炉，所述锅炉进水端与水塔连接，出水端均与转鼓、盐酸池和净水池的进水端连接;本实用新型通过设置有锅炉和与锅炉连接的盐酸池、净水池和沉淀池，通过调整盐酸池和净水池的水温和PH值，处理后的清水可以制革后续工艺重复利用，能够在节水70%，节约化料15%，节省燃煤50%，缩短生产周期2/3，节省电力的基础上，达到消除污水污染，节省能源、环保的目的。
权利要求书
1.一种用于灰碱法制革脱毛后污水节能处理装置，包括转鼓和与转鼓连接的水塔，所述转鼓排污口处连接有栅格，其特征在于：所述栅格排水处依次连接有盐酸池、净水池和沉淀池，所述沉淀池上部连通有循环水泵，还包括锅炉，所述锅炉进水端与水塔连接，出水端均与转鼓、盐酸池和净水池的进水端连接。
2.根据权利要求1所述的用于灰碱法制革脱毛后污水节能处理装置，其特征在于：所述盐酸池设置在转鼓和栅格的下方。
3.根据权利要求1所述的用于灰碱法制革脱毛后污水节能处理装置，其特征在于：所述锅炉出水端连接有自动供水塔，所述自动供水塔均与转鼓、盐酸池和净水池的进水端连接。
4.根据权利要求1所述的用于灰碱法制革脱毛后污水节能处理装置，其特征在于：所述锅炉的内部体积设置为0.25吨，所述水塔容量设置为2吨。
5.根据权利要求1所述的用于灰碱法制革脱毛后污水节能处理装置，其特征在于：所述盐酸池和净水池之间设置有水泵，所述净水池和沉淀池采用自动溢流的连接方式。
说明书
用于灰碱法制革脱毛后污水节能处理装置
技术领域
本实用新型属于处理纺织材料专用的设备或机器的零件、部件或附件的技术领域，具体是涉及一种用于灰碱法制革脱毛后污水节能处理装置。
背景技术
在传统的制革染色工艺中，需要使用大量水进行染色和清洗进行流水洗涤，造成大量水资源浪费和水污染，导致公司大量资金来支付水费和治理水污染，造成不必要的财产损失，如图1所示：制革废液是一种热值较高的人造革企业产生的有害废物，燃料本身也较粘稠，无法直接在锅炉中充分燃烧，但利用一定的预处理设备，将其雾化后配合特定炉型的锅炉加以燃烧产生蒸汽，达到既能处理废物又能有效益的目的，在炉膛中废液燃烧后产生的固体颗粒有时会相互粘结，落到耐火材料表面会粘结在上面，如果不及时处理，会和耐火材料发生反应，致使耐火材料大块脱落，影响锅炉的正常运行，同时在炉膛内燃烧时要温度适中，太低燃料燃烧不充分且易于熄火，燃烧温度太高易于结渣附着在膜式壁上。
发明内容
有鉴于此，本实用新型的目的是提供一种用于灰碱法制革脱毛后污水节能处理装置，该用于灰碱法制革脱毛后污水节能处理装置通过设置有锅炉和与锅炉连接的盐酸池、净水池和沉淀池，通过调整盐酸池和净水池的水温和PH值，处理后的清水可以制革后续工艺重复利用，能够在节水70%，节约化料15%，节省燃煤50%，缩短生产周期2/3，节省电力的基础上，达到消除污水污染，节省能源、环保的目的。

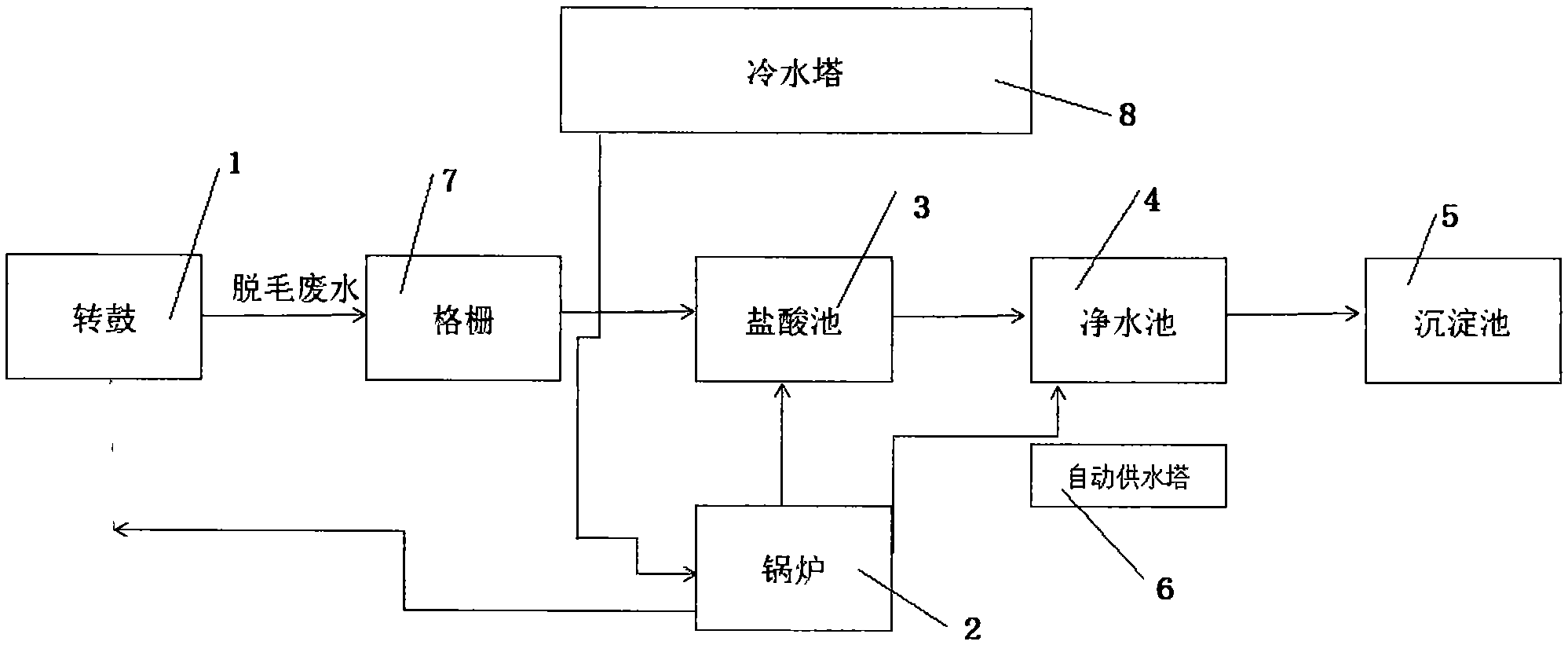

为了解决上述问题，本实用新型一种用于灰碱法制革脱毛后污水节能处理装置，包括转鼓和与转鼓连接的水塔，所述转鼓排污口处连接有栅格，所述栅格排水处依次连接有盐酸池、净水池和沉淀池，所述沉淀池上部连通有循环水泵，还包括锅炉，所述锅炉进水端与水塔连接，出水端均与转鼓、盐酸池和净水池的进水端连接。
进一步，所述盐酸池设置在转鼓和栅格的下方。
进一步，所述锅炉出水端连接有自动供水塔，所述自动供水塔均与转鼓、盐酸池和净水池的进水端连接。
进一步，所述锅炉的内部体积设置为0.25吨，所述水塔容量设置为2吨。
进一步，所述盐酸池和净水池之间设置有水泵，所述净水池和沉淀池采用自动溢流的连接方式。
本实用新型的有益效果：
本实用新型用于灰碱法制革脱毛后污水节能处理装置通过设置有锅炉和与锅炉连接的盐酸池、净水池和沉淀池，通过调整盐酸池和净水池的水温和PH值，处理后的清水可以制革后续工艺重复利用，能够在节水70%，节约化料15%，节省燃煤50%，缩短生产周期2/3，节省电力的基础上，达到消除污水污染，节省能源、环保的目的。
