申请日2015.11.12
公开(公告)日2016.04.13
IPC分类号C07C67/08; C07C69/82; C07C51/42; C07C63/26
摘要
本实用新型涉及一种从PTA废水、废渣中提取对苯二甲酸二辛脂的生产系统，包括醇化反应釜和与醇化反应釜依次连接的中和釜、搅拌水洗装置、脱醇釜、吸附装置、过滤装置和包装装置,醇化反应釜还依次连接冷凝器一和醇水分离器一，中和釜还连接调碱装置，脱醇釜还依次连接冷凝器二和醇水分离器二，吸附装置连接烘干装置，烘干装置连接至冷凝器二。本生产系统实现了资源的有效回收利用，节能环保，保护环境，减少对苯二甲酸二辛脂的生产成本，增加企业的经济效益，实现资源的合理配置。
权利要求书
1.一种从PTA废水、废渣中提取对苯二甲酸二辛脂的生产系统，其特征在于：包括醇化反应釜和与醇化反应釜依次连接的中和釜、搅拌水洗装置、脱醇釜、吸附装置、过滤装置和包装装置,所述醇化反应釜还依次连接冷凝器一和醇水分离器一，所述中和釜还连接调碱装置，所述脱醇釜还依次连接冷凝器二和醇水分离器二，所述吸附装置连接烘干装置，所述烘干装置连接至冷凝器二。
2.根据权利要求1所述从PTA废水、废渣中提取对苯二甲酸二辛脂的生产系统，其特征在于：所述搅拌水洗装置与脱醇釜间还设有真空泵。
3.根据权利要求1所述从PTA废水、废渣中提取对苯二甲酸二辛脂的生产系统，其特征在于：所述醇化反应釜还连接计量泵。
说明书
从PTA废水、废渣中提取对苯二甲酸二辛脂的生产系统
技术领域
本实用新型涉及一种生产系统，尤其是涉及一种从PTA废水、废渣中提取对苯二甲酸二辛脂的生产系统。
背景技术
对苯二甲酸二辛酯(DOTP)分子式:C24H38O4是聚氯乙烯(PVC)塑料用的一种性能优良的主增塑剂。它与目前常用的邻苯二甲酸二辛酯(DOP)相比，具有耐热、耐寒、难挥发、抗抽出、柔软性和电绝缘性能好等优点，在制品中显示出优良的持久性、耐肥皂水性及低温柔软性。因其挥发性低，使用DOTP能完全满足电线电缆耐温等级要求，可广泛应用于耐70℃电缆料(国际电工委员会IEC标准)及其它各种PVC软质制品中。而在PTA生产过程中PTA废水和废渣中含有制造对比二甲酸二辛脂的原材料即对苯二甲酸和异辛酯，常规做法是直接处理后排放，造成资源的浪费。
发明内容
本实用新型旨在解决上述缺陷，提供了一种资源合理利用的从PTA废水、废渣中提取对苯二甲酸二辛脂的生产系统。

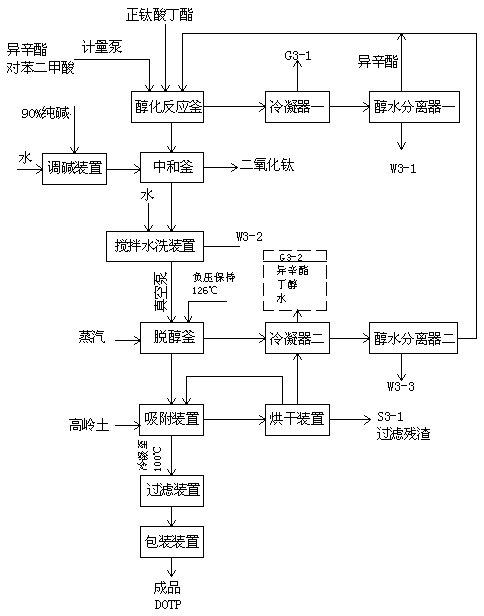

为了克服背景技术中存在的缺陷，本实用新型解决其技术问题所采用的技术方案是：一种从PTA废水、废渣中提取对苯二甲酸二辛脂的生产系统，包括醇化反应釜和与醇化反应釜依次连接的中和釜、搅拌水洗装置、脱醇釜、吸附装置、过滤装置和包装装置,所述醇化反应釜还依次连接冷凝器一和醇水分离器一，中和釜还连接调碱装置，所述脱醇釜还依次连接冷凝器二和醇水分离器二，吸附装置连接烘干装置，所述烘干装置连接至冷凝器二。
在本实用新型的一个较佳实施例中，搅拌水洗装置与脱醇釜间还设有真空泵。
在本实用新型的一个较佳实施例中，醇化反应釜还连接计量泵。
本实用新型的有益效果是：本生产系统实现了资源的有效回收利用，节能环保，保护环境，减少对苯二甲酸二辛脂的生产成本，增加企业的经济效益，实现资源的合理配置。
