申请日2017.11.07
公开(公告)日2018.02.02
IPC分类号C02F9/02; C02F9/08; C02F101/20; C02F103/16; C02F101/18; C02F101/16; C02F101/22
摘要
本发明属于环保设备领域，涉及废水处理装置，具体涉及一种电镀废水深度处理装置。该装置包括依次连接的进水池、预处理装置、有害因子处理装置、出水池，所述有害因子处理装置包括串连连接的第一过滤塔、第二过滤塔和第三过滤塔，所述第一过滤塔、第二过滤塔和第三过滤塔中装有相异的吸附块，所述第一过滤塔中的吸附块用于吸附铜、锌、镍、氰，所述第二过滤塔中的吸附块用于吸附磷，所述第三过滤塔中的吸附块用于吸附氨氮和硝态氮，所述电镀废水深度处理装置还包括与所述过滤塔相连接的酸储存池和碱储存池。该装置通过装有不同的吸附块的过滤塔进行串连连接，每种吸附块能够吸附不同的有害因子如重金属，能够对电镀废水进行很好地深度处理。

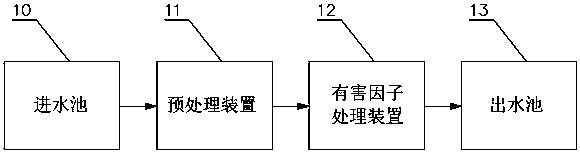

摘要附图
权利要求书
1.一种电镀废水深度处理装置，它包括依次连接的进水池、预处理装置、有害因子处理装置、出水池，其特征在于：所述有害因子处理装置包括串连连接的第一过滤塔、第二过滤塔和第三过滤塔，所述第一过滤塔、第二过滤塔和第三过滤塔中装有相异的吸附块，所述第一过滤塔中的吸附块用于吸附铜、锌、镍、氰，所述第二过滤塔中的吸附块用于吸附磷，所述第三过滤塔中的吸附块用于吸附氨氮和硝态氮，所述电镀废水深度处理装置还包括与所述过滤塔相连接的酸储存池和碱储存池。
2.如权利要求1所述的电镀废水深度处理装置，其特征在于：所述电镀废水深度处理装置还包括串连连接的第四过滤塔、第五过滤塔、第六过滤塔和第七过滤塔，所述第四过滤塔中装有吸附镍离子的吸附块，所述第五过滤塔中装有吸附铬三价离子的吸附块，所述第六过滤塔中装有吸附铬六价离子的吸附块，所述第七过滤塔中装有吸附铁、锰、砷的吸附块。
3.如权利要求2所述的电镀废水深度处理装置，其特征在于：它包括三条由依次连接的所述进水池、预处理装置、有害因子处理装置、出水池构成的废水处理线，三条所述废水处理线中所述过滤塔的种类、顺序和数量相异。
4.如权利要求1所述的电镀废水深度处理装置，其特征在于：所述预处理装置包括紫外杀菌器、袋式过滤器和叠片过滤器中的一种或多种。
5.如权利要求1所述的电镀废水深度处理装置，其特征在于：它还包括分别与所述过滤塔相连接用于向所述过滤塔中注入药洗液以恢复所述过滤塔性能的多个药洗罐。
6.如权利要求5所述的电镀废水深度处理装置，其特征在于：所述药洗罐中还设置有用于搅拌药洗罐中所盛装的药洗液的搅拌机。
7.如权利要求1所述的电镀废水深度处理装置，其特征在于：多个所述过滤塔中存在吸附块相同的两个，吸附块相同的所述两个过滤塔相邻设置。
8.如权利要求1所述的电镀废水深度处理装置，其特征在于：所述过滤塔主体由表面覆盖橡胶的碳钢材料制成。
说明书
一种电镀废水深度处理装置
技术领域
本发明属于环保设备领域，涉及废水处理装置，具体涉及一种电镀废水深度处理装置。
背景技术
电镀是利用电解原理在某些金属表面镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止金属氧化(如腐蚀)，提高耐磨性、导电性、反光性、抗腐蚀性及增进美观等作用。电镀工厂(或车间)排出的废水和废液，如镀件漂洗水、废槽液、设备冷却水和冲洗地面水等，有的含铬，有的含镍，有的含铜、含氰等。一种废水中常含有一种以上的有害成分，如氰化镀镉废水中既有氰又有镉。为了避免污染环境，电镀废水必须经过处理才能够排放。
近年来，随着国家对电镀行业清洁生产水平要求的提高，以及一些地方政策法规的新要求，特别是《电镀污染物排放标准GB21900-2008》的颁布，对电镀废水的出水及稳定达标排放提出了更高的要求，目前常规的处理工艺是含油废水进行气浮去除、重金属采用化学沉淀去除，再通过离子交换的方法进一步去除重金属，以及生化系统去除有机物、氨氮、总磷等指标，该工艺在实际运行时，由于电镀废水的种类较多，同时其重金属的沉淀pH值不同，所以在化学沉淀时，不能稳定有效的沉淀不同的重金属，出水重金属，特别是镍、铬等不能稳定达到新要求，经过离子交换树脂尽管可以将镍、铬等去除，但不能产生较高浓度的浓液，不能去除废水中的有机物。常规的处理工艺的处理效果能保证达到国家二级排放标准，但要达到新标准的排放限值还需进行深度处理。
发明内容
本发明目的是为了克服现有技术的不足而提供一种能够对电镀废水进行深度处理的装置。
为达到上述目的，本发明采用的技术方案是：一种电镀废水深度处理装置，它包括依次连接的进水池、预处理装置、有害因子处理装置、出水池，所述有害因子处理装置包括串连连接的第一过滤塔、第二过滤塔和第三过滤塔，所述第一过滤塔、第二过滤塔和第三过滤塔中装有相异的吸附块，所述第一过滤塔中的吸附块用于吸附铜、锌、镍、氰，所述第二过滤塔中的吸附块用于吸附磷，所述第三过滤塔中的吸附块用于吸附氨氮和硝态氮，所述电镀废水深度处理装置还包括与所述过滤塔相连接的酸储存池和碱储存池。
优化地，所述电镀废水深度处理装置还包括串连连接的第四过滤塔、第五过滤塔、第六过滤塔和第七过滤塔，所述第四过滤塔中装有吸附镍离子的吸附块，所述第五过滤塔中装有吸附铬三价离子的吸附块，所述第六过滤塔中装有吸附铬六价离子的吸附块，所述第七过滤塔中装有吸附铁、锰、砷的吸附块。
进一步地，它包括三条由依次连接的所述进水池、预处理装置、有害因子处理装置、出水池构成的废水处理线，三条所述废水处理线中的所述过滤塔的种类、顺序和数量相异。
优化地，所述预处理装置包括紫外杀菌器、袋式过滤器、叠片过滤器中的一种或多种。
优化地，它还包括分别与所述过滤塔相连接用于向所述过滤塔中注入药洗液以恢复所述过滤塔性能的多个药洗罐。
进一步地，所述药洗罐中还设置有用于搅拌药洗罐中所盛装的药洗液的搅拌机。
优化地，多个所述过滤塔中存在吸附块相同的两个，吸附块相同的所述两个过滤塔相邻设置。
优化地，所述过滤塔主体由表面覆盖橡胶的碳钢材料制成。
由于上述技术方案的运用，本发明与现有技术相比具有下列优点：本发明电镀废水深度处理装置，通过装有不同的吸附块的过滤塔进行串连连接，每种吸附块能够吸附不同的有害因子如重金属，能够对电镀废水进行很好地深度处理。
