申请日2017.11.07
公开(公告)日2018.02.02
IPC分类号C02F9/04
摘要
本发明提供一种污水处理装置及城市污水净化系统，属于环境保护技术领域。其包括一级过滤器，一级过滤器包括一级净化桶、第一曝气管以及一级过滤网;一级净化桶上设置有进水口和第一出水口，第一出水口用于将一级净化桶的废弃物排出;一级过滤网内接于一级净化桶的内壁上，第一曝气管与一级净化桶连接，第一曝气管用于向一级净化桶中提供氧气。城市污水净化系统具有上述的污水处理装置，结构简单且污水处理效果好。

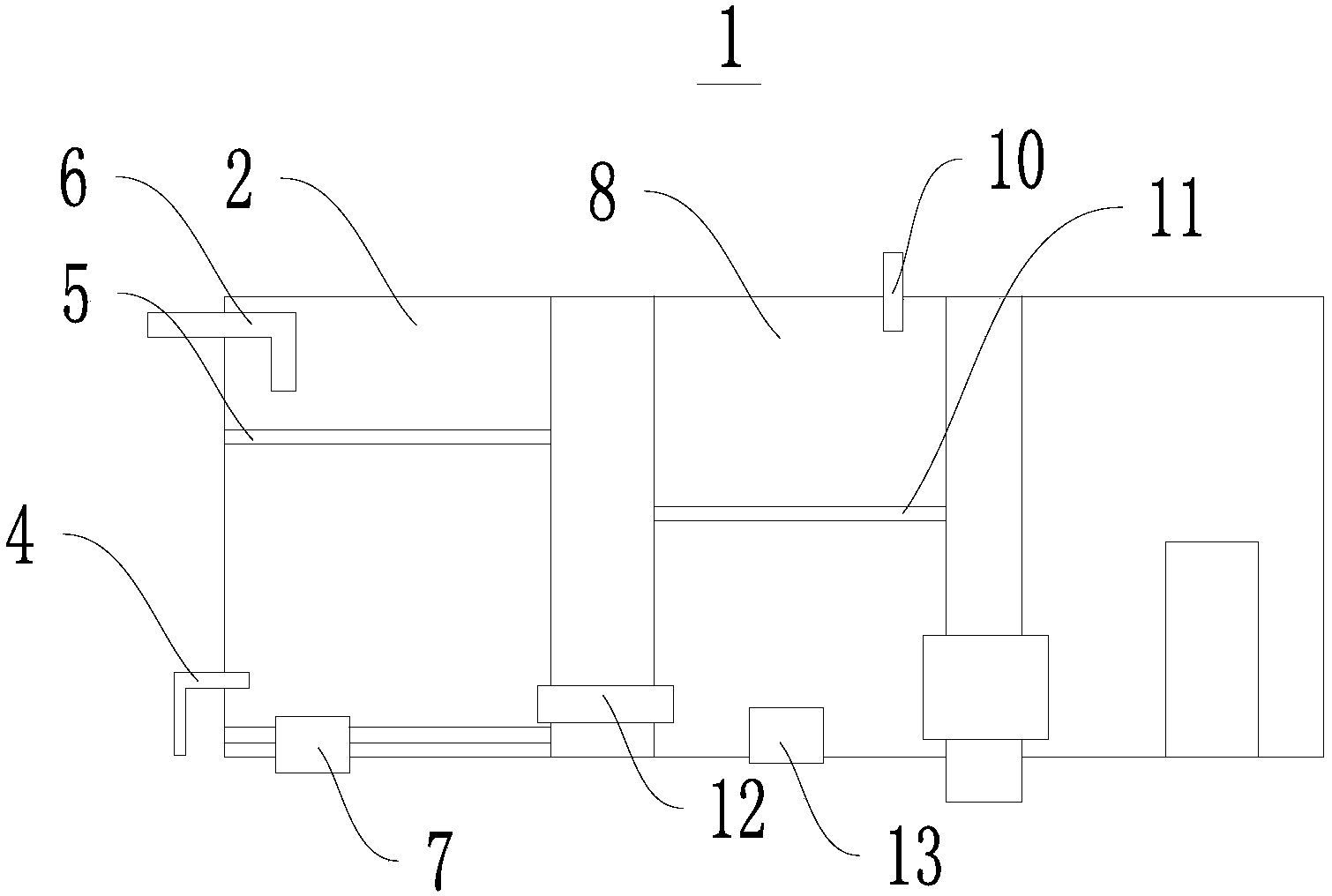

摘要附图
权利要求书
1.一种污水处理装置，其特征在于：所述污水处理装置包括一级过滤器，所述一级过滤器包括一级净化桶、第一曝气管以及一级过滤网;所述一级净化桶上设置有进水口和第一出水口，所述第一出水口用于将所述一级净化桶的废弃物排出;所述一级过滤网内接于所述一级净化桶的内壁上，所述第一曝气管与所述一级净化桶连接，所述第一曝气管用于向所述一级净化桶中提供氧气。
2.根据权利要求1所述的污水处理装置，其特征在于：所述一级净化桶中安装有对污水进行酸碱检测的PH检测仪。
3.根据权利要求2所述的污水处理装置，其特征在于：所述一级净化桶中设置有过滤棉和活性炭。
4.根据权利要求3所述的污水处理装置，其特征在于：所述一级净化桶中设置有污水除藻剂和杀菌灭藻剂。
5.根据权利要求1所述的污水处理装置，其特征在于：所述污水处理装置还包括二级过滤器，所述二级过滤器包括二级净化桶、第二曝气管、二级过滤网以及第一连接管;所述二级净化桶与所述一级净化桶连通，所述一级净化桶中经过一级处理的污水通过所述第一连接管流入到所述二级净化桶中;所述二级净化桶上设置有第二出水口，所述第二出水口用于将所述二级净化桶中的废弃物排出;所述二级过滤网内接于所述二级净化桶的内壁上;所述第二曝气管与所述二级净化桶连接，所述第二曝气管用于向所述二级净化桶中提供氧气。
6.根据权利要求5所述的污水处理装置，其特征在于：所述二级过滤网的网径小于所述一级过滤网的网径。
7.根据权利要求6所述的污水处理装置，其特征在于：所述二级净化桶中安装有对污水进行酸碱检测的PH检测仪。
8.根据权利要求7所述的污水处理装置，其特征在于：所述二级净化桶中设置有过滤棉和活性炭。
9.根据权利要求5所述的污水处理装置，其特征在于：所述污水处理装置包括引风腔，所述引风腔与所述二级净化桶连通，所述引风腔内设置有风机，所述风机的引风端朝向所述二级净化桶。
10.一种城市污水净化系统，其特征在于：所述城市污水净化系统包括权利要求1至9任一项所述的污水处理装置。
说明书
一种污水处理装置及城市污水净化系统
技术领域
本发明涉及环境保护技术领域，尤其涉及一种污水处理装置及城市污水净化系统。
背景技术
目前，城市污水处理厂处理水水质设计的依据标准是城镇污水处理厂污染物排放标准。城市污水处理厂生化处理单元多数采用厌氧-缺氧-好氧活性污泥法(A2O法)，设计所依据的规范为室外排水设计规范和厌氧-缺氧-好氧活性污泥法污水处理工程技术规范，设计曝气池污泥浓度为2000mg/L～4500mg/L。处理装置是由格栅、沉砂池、初沉池、三段池、二沉池和接触池构成，其中的三段池由厌氧段、缺氧段、好氧段、进水管、出水管、污泥回流管、曝气管、曝气器、硝化液回流管和内回流泵构成，曝气器铺设在好氧段的池底部，二沉池通过污泥回流管连接三段池的厌氧段。
我国北方地区已建成运行的以A2O为主体的污水处理厂在冬季水温较低时一般很难实现稳定达标，其中COD、氨氮、总氮、总磷均难以达标。首先，活性污泥吸附能力随温度降低而减弱，因为活性污泥微生物量和活性随温度的降低而降低，微生物的代谢能力下降，生化反应速率随之降低，导致活性污泥吸附性能下降;其次，温度降低会对活性污泥的粒度、密度、表面电荷产生影响，从而导致活性污泥的沉降性能和脱水性能变差;此外，温度降低使微生物生长发育变慢及菌群种属受到影响。
国内外的研究人员解决低温污水处理效率低的方法有在工程中增加污泥回流量、增加污水停留时间来降低污泥负荷、把一些构筑物建于室内采取保温和升温等措施来保证冬季污水处理出水达标。可这些措施不仅增加工程投资和运行费用，而且实践过程中发现污水处理效果仍很难保证，还常会引起污泥膨胀问题。另有污水处理厂采用提高反应池污泥浓度，不排泥等措施来降低污泥负荷，但实际运行结果表明仍不能保证出水水质满足排放要求，因为高浓度的反应池混合液进入到二沉池，已经超出目前设计规范对二沉池设计的处理能力，导致二沉池内污泥性能变差，出水水质更加恶化。
发明内容
本发明的目的之一在于提供一种污水处理装置，此污水处理装置旨在解决现有技术中污水处理机构处理污水的效率较低的问题;
本发明的另一目的在于提供一种城市污水净化系统，此城市污水净化系统旨在解决现有技术中污水处理机构处理污水的效率较低的问题。
为实现上述目的，本发明的技术方案是：
一种污水处理装置，所述污水处理装置包括一级过滤器，所述一级过滤器包括一级净化桶、第一曝气管以及一级过滤网;所述一级净化桶上设置有进水口和第一出水口，所述第一出水口用于将所述一级净化桶的废弃物排出;所述一级过滤网内接于所述一级净化桶的内壁上，所述第一曝气管与所述一级净化桶连接，所述第一曝气管用于向所述一级净化桶中提供氧气。
作为本发明的一种优选技术方案，所述一级净化桶中安装有对污水进行酸碱检测的PH检测仪。
作为本发明的一种优选技术方案，所述一级净化桶中设置有过滤棉和活性炭。
作为本发明的一种优选技术方案，所述一级净化桶中设置有污水除藻剂和杀菌灭藻剂。
作为本发明的一种优选技术方案，所述污水处理装置还包括二级过滤器，所述二级过滤器包括二级净化桶、第二曝气管、二级过滤网以及第一连接管;所述二级净化桶与所述一级净化桶连通，所述一级净化桶中经过一级处理的污水通过所述第一连接管流入到所述二级净化桶中;所述二级净化桶上设置有第二出水口，所述第二出水口用于将所述二级净化桶中的废弃物排出;所述二级过滤网内接于所述二级净化桶的内壁上;所述第二曝气管与所述二级净化桶连接，所述第二曝气管用于向所述二级净化桶中提供氧气。
作为本发明的一种优选技术方案，所述二级过滤网的网径小于所述一级过滤网的网径。
作为本发明的一种优选技术方案，所述二级净化桶中安装有对污水进行酸碱检测的PH检测仪。
作为本发明的一种优选技术方案，所述二级净化桶中设置有过滤棉和活性炭。
作为本发明的一种优选技术方案，所述污水处理装置包括引风腔，所述引风腔与所述二级净化桶连通，所述引风腔内设置有风机，所述风机的引风端朝向所述二级净化桶。
一种城市污水净化系统，所述城市污水净化系统包括以上所述的污水处理装置。
本发明的有益效果是：
本发明通过上述设计提供一种污水处理装置，该污水处理装置由于具有一级净化桶、第一曝气管以及一级过滤网，因此，当污水通过进水口进入到一级净化桶中之后，利用一级过滤网对其进行第一步的净化去污处理，同时，向经过净化去污处理之后的水中通入氧气，增强其中的含氧量，该净化水便可以更好的用于生养动植物;同时，该一级净化桶中安装有对污水进行酸碱检测的PH检测仪，因此，可以通过PH检测仪对其中的水质进行实时监测，以检测其中的酸碱度，测量水质是否符合使用标准。此外，一级净化桶中设置有过滤棉和活性炭，因此，二者可以对水中的杂质进行进一步的深化处理，使得水质变得更好。其次，一级净化桶中设置有污水除藻剂和杀菌灭藻剂，污水除藻剂适用于热传导系统、水池的杀菌灭藻处理，能有效地杀灭青苔、异养菌、铁细菌和藻类达95%以上，使用此剂可防止青苔、细菌、藻类对设备所造成的腐蚀和阻塞，提高循环水系统的工作效率，延长设备的使用寿命。杀菌灭藻剂可快速有效杀灭工业循环水系统、冷却塔、工业储水池、污水处理厂、景观水等系统的池壁、池底、管道壁面的绿藻、蓝藻、青苔、褐藻等藻类和细菌微生物，使其脱落、死亡。二者使用简单方便，无污染，可以解决频繁人工清洗的繁琐，摆脱青苔藻类的困扰，保证系统的正常安全运行。再者，污水处理装置还包括二级过滤器，由于具有二级净化桶、第二曝气管以及二级过滤网，因此，当污水通过进水口进入到二级净化桶中之后，利用二级过滤网对其进行第二步的净化去污处理，同时，向经过净化去污处理之后的水中通入氧气，增强其中的含氧量，该净化水便可以更好的用于生养动植物;同时，该二级净化桶中安装有对污水进行酸碱检测的PH检测仪，因此，可以通过PH检测仪对其中的水质进行实时监测，以检测其中的酸碱度，测量水质是否符合使用标准。此外，二级净化桶中设置有过滤棉和活性炭，因此，二者可以对水中的杂质进行进一步的深化处理，使得水质变得更好。同时，该污水处理装置还具有引风腔，引风腔内设置有风机，风机的引风端朝向二级净化桶，因此，可以通过给风机对整个污水处理装置进行空气净化处理，使得整个处理过程效果更佳。
本发明通过上述设计提供一种城市污水净化系统，该城市污水净化系统由于具有以上的污水处理装置，因此，其具有结构简单且操作便捷的特点。
