申请日2015.11.12
公开(公告)日2016.04.13
IPC分类号B01D50/00; B01D53/00; F23G7/06; F23J15/00
摘要
本实用新型涉及一种PTA活性污泥综合利用中的废气处理系统，包括旋风除尘器和与旋风除尘器依次连接的急冷塔、布袋除尘器和烟囱，急冷塔与布袋除尘器间设有抽风机，布袋除尘器与烟囱间设有引风机，旋风除尘器还连接螺旋输送机，旋风除尘器一侧下部设有进风口。经废气处理系统处理后的废气达到《危险废物焚烧污染控制标准》的排放要求，可直接排放，在实现资源回收利用的同时，避免环境污染，有利于可持续发展。
权利要求书
1.一种PTA活性污泥综合利用中的废气处理系统，其特征在于：包括旋风除尘器和与旋风除尘器依次连接的急冷塔、布袋除尘器和烟囱，所述急冷塔与布袋除尘器间设有抽风机，所述布袋除尘器与烟囱间设有引风机，所述旋风除尘器还连接螺旋输送机，所述旋风除尘器一侧下部设有进风口。
2.根据权利要求1所述PTA活性污泥综合利用中的废气处理系统，其特征在于：所述旋风除尘器为圆筒形钢结构的箱体。
说明书
PTA活性污泥综合利用中的废气处理系统
技术领域
本实用新型涉及一种废气处理系统，尤其是涉及一种PTA活性污泥综合利用中的废气处理系统。
背景技术
随着我国聚酯化纤行业的不断发展，基础原料PTA的产能不断扩大。到目前为止国内新增PTA产能440万t/a，总产能达1996万t/a。PTA生产过程中将会产生大量含钴、锰废料、高浓度PTA废水，废水中含有PTA、对苯二甲酸和醋酸钴锰，废渣、活性污泥中也含有1.2%-1.5%的醋酸钴锰，大量的宝贵资源无法得到回收再利用，传统的活性污泥填埋既浪费土地资源，同时严重污染环境，所以PTA活性污泥的综合利用迫在眉睫，但是在PTA活性污泥的综合利用中会产生大量的废气，若直接排放会严重污染环境。
发明内容
本实用新型旨在解决上述问题，提供了一种PTA活性污泥综合利用中的废气处理系统，减少环境污染。

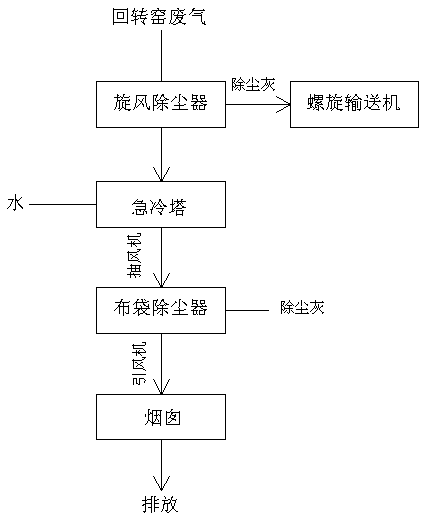

为了克服背景技术中存在的缺陷，本实用新型解决其技术问题所采用的技术方案是：一种PTA活性污泥综合利用中的废气处理系统，包括旋风除尘器和与旋风除尘器依次连接的急冷塔、布袋除尘器和烟囱，所述急冷塔与布袋除尘器间设有抽风机，布袋除尘器与烟囱间设有引风机，所述旋风除尘器还连接螺旋输送机，旋风除尘器一侧下部设有进风口。
在本实用新型的一个较佳实施例中，旋风除尘器为圆筒形钢结构的箱体
本实用新型的有益效果是：经废气处理系统处理后的废气达到《危险废物焚烧污染控制标准》的排放要求，可直接排放，在实现资源回收利用的同时，避免环境污染，有利于可持续发展。
