申请日2017.11.07
公开(公告)日2018.02.02
IPC分类号C02F1/52; B01D21/04; B01D21/18; B01D21/20; B01D21/24
摘要
本发明公开了一种摆杆分散沉淀剂的污水沉淀池，包括矩形的污水沉淀池、摆杆分散装置和污垢清理装置;污水沉淀池的左端面上部成型有进水槽;污水沉淀池的左侧壁成型有进水口;污水沉淀池的右端面上部成型有溢水槽;污水沉淀池的右侧壁成型有溢水口;污水沉淀池的下侧壁的上端面左右方向上均匀成型有若干下凹的上宽下窄的等腰梯形状的污泥斗;污水沉淀池的下侧壁的下部成型有污泥下落槽;污泥斗和污泥下落槽通过落料槽连通;摆杆分散装置设置在污水沉淀池的上端;污垢清理装置包括前后滑行设置在污泥斗内的刮板和可开闭落料槽的封闭板。本发明使沉淀剂分散均匀，沉淀彻底，沉淀效果好，通过刮板和水洗组合，污垢清理效果好。

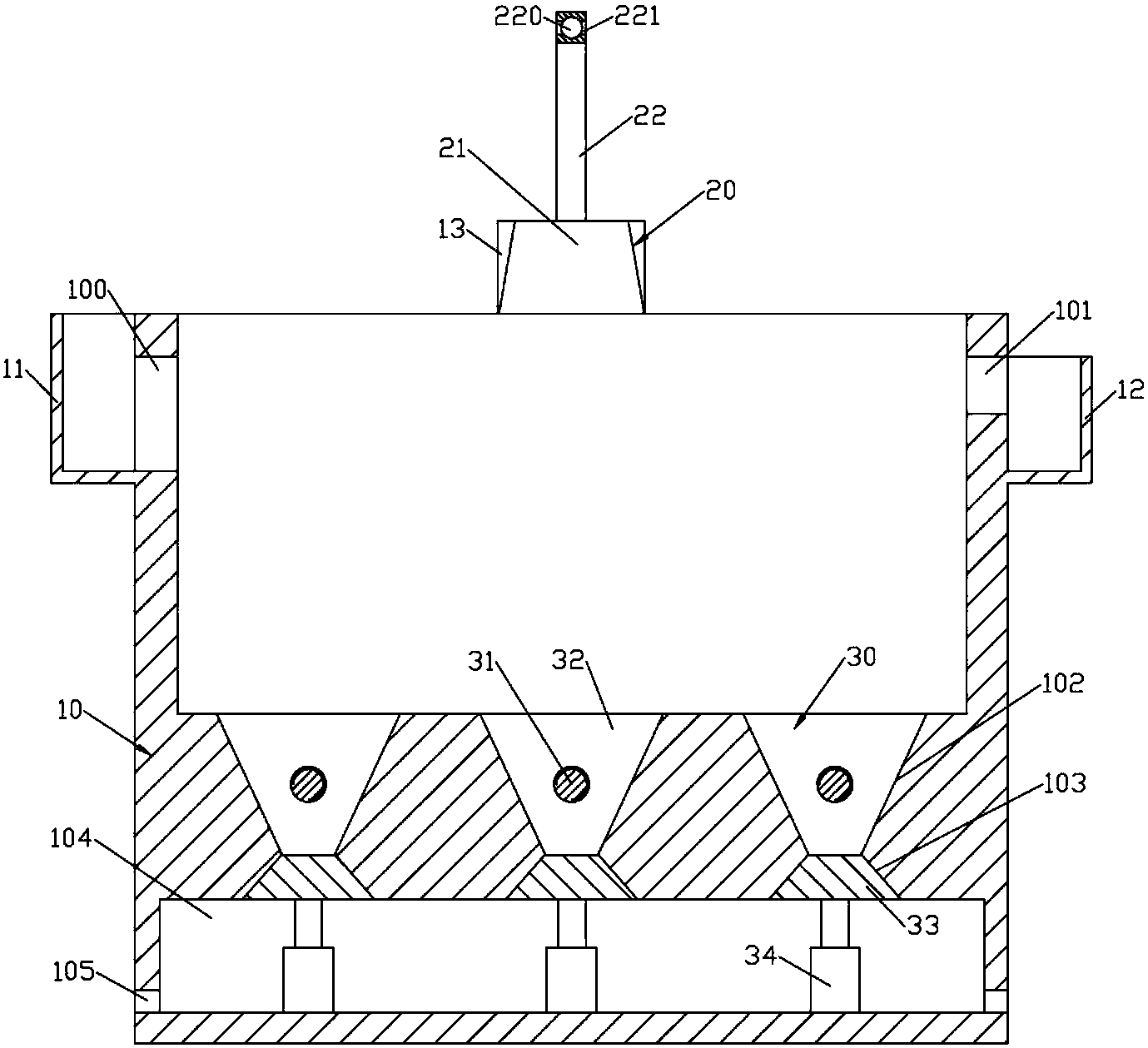

摘要附图
权利要求书
1.一种摆杆分散沉淀剂的污水沉淀池，其特征在于：包括矩形的污水沉淀池(10)、摆杆分散装置(20)和污垢清理装置(30);污水沉淀池(10)的左端面上部成型有进水槽(11);进水槽(11)正对的污水沉淀池(10)的左侧壁部分成型有进水口(100);污水沉淀池(10)的右端面上部成型有溢水槽(12);溢水槽(12)正对的污水沉淀池(10)的右侧壁部分成型有溢水口(101);污水沉淀池(10)的下侧壁的上端面左右方向上均匀成型有若干下凹的上宽下窄的等腰梯形状的污泥斗(102);污水沉淀池(10)的下侧壁的下部成型有矩形的污泥下落槽(104);污泥斗(102)和污泥下落槽(104)通过落料槽(103)连通;污泥下落槽(104)的左右侧壁的下端成型有污泥水出料口(105);摆杆分散装置(20)设置在污水沉淀池(10)的上端;污垢清理装置(30)包括若干前后滑行设置在污泥斗(102)内的刮板(32)和若干可开闭落料槽(103)的封闭板(33)。
2.根据权利要求1所述的一种摆杆分散沉淀剂的污水沉淀池，其特征在于：污水沉淀池(10)的前后侧壁的中部成型有矩形的旋转支撑板(13);摆杆分散装置(20)包括一对前后对称设置的等腰梯形状的摆杆支撑框(21)和“凵”字形的摆杆(22);摆杆(22)的一对竖直部上端垂直固定在摆杆支撑框(21)的窄边所在的端面上;摆杆支撑框(21)内部成型有等腰梯形状的沉淀剂安置槽(210);一对摆杆支撑框(21)的远离的端面分别垂直成型有圆柱状的中心旋转柱(211);中心旋转柱(211)枢接在旋转支撑板(13)上;后侧的旋转支撑板(13)的后端面上垂直固定有摆杆驱动电机;摆杆驱动电机的输出轴与后侧的中心旋转柱(211)固定连接;摆杆(22)的内部成型有贯穿设置的出料通行孔(220);出料通行孔(220)呈“凵”字形;出料通行孔(220)的两端出口与沉淀剂安置槽(210)连通;摆杆(22)的水平部上成型有若干左右贯穿的出料孔(221);出料孔(221)贯穿出料通行孔(220)并且前后均匀分布。
3.根据权利要求2所述的一种摆杆分散沉淀剂的污水沉淀池，其特征在于：摆杆支撑框(21)的窄边所在端面上设置有一对左右对称的补料孔;一对补料孔位于摆杆(22)的左右两侧;补料孔内插设有补料封闭塞(212);补料封闭塞(212)的内侧端面上固定有补料伸缩杆(213);补料伸缩杆(213)的另一端垂直固定在补料孔正对的摆杆支撑框(21)的侧壁上;补料伸缩杆(213)上套设有补料压簧(214);补料压簧(214)的一端固定在补料封闭塞(212)的内侧端面上、另一端固定在补料孔正对的摆杆支撑框(21)的侧壁上。
4.根据权利要求1所述的一种摆杆分散沉淀剂的污水沉淀池，其特征在于：刮板(32)的形状为与污泥斗(102)配合的等腰梯形状;污泥斗(102)的前后侧壁之间枢接有刮板驱动螺纹杆(31);刮板(32)螺接在刮板驱动螺纹杆(31)上;污泥斗(102)的前侧壁上固定有刮板驱动电机;刮板驱动电机的输出轴与刮板驱动螺纹杆(31)固定连接。
5.根据权利要求1所述的一种摆杆分散沉淀剂的污水沉淀池，其特征在于：落料槽(103)为上窄下宽的等腰梯形;落料槽(103)位于污泥斗(102)的正下方;封闭板(33)的形状与落料槽(103)配合并且可自下而上插设到落料槽(103)内;污泥下落槽(104)的下侧壁上垂直固定有若干落料升降电缸(34);封闭板(33)固定在落料升降电缸(34)的活塞杆上。
6.根据权利要求1所述的一种摆杆分散沉淀剂的污水沉淀池，其特征在于：溢水口(101)的下侧壁高于进水口(100)的下侧壁。
说明书
一种摆杆分散沉淀剂的污水沉淀池
技术领域
本发明涉及环保设备领域，具体涉及一种摆杆分散沉淀剂的污水沉淀池。
背景技术
环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。也有人认为，环保设备是指治理环境污染的机械加工产品，如除尘器、焊烟净化器、单体水处理设备、噪声控制器等。这种认识是不全面的。环保设备还应包括输送含污染物流体物质的动力设备，如水泵、风机、输送机等;同时还包括保证污染防治设施正常运行的监测控制仪表仪器，如检测仪器、压力表、流量监测装置等。环境治理已经是刻不容缓的事情了，我们应该更注重环保。环保设备应该包括成套设备：如空气净化机，污水处理设备，臭氧发生器，工业制氧机等。可以在工业或者家庭都能对环境进行治理的设备。污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
工厂生产中往往产生大量的污水，如果直接排放到河流中，容易造成较大的污染，所以在污水排放前需要对污水进行处理，污水处理过程中往往需要用到污水沉淀池，现有的污水沉淀池在去除沉淀时较为复杂，并且添加沉淀剂时也不够均匀，容易造成污水沉淀的不均匀。
发明内容
本发明的目的是针对现有技术不足，提供一种摆杆分散沉淀剂的污水沉淀池，包括矩形的污水沉淀池、摆杆分散装置和污垢清理装置;污水沉淀池的左端面上部成型有进水槽;进水槽正对的污水沉淀池的左侧壁部分成型有进水口;污水沉淀池的右端面上部成型有溢水槽;溢水槽正对的污水沉淀池的右侧壁部分成型有溢水口;污水沉淀池的下侧壁的上端面左右方向上均匀成型有若干下凹的上宽下窄的等腰梯形状的污泥斗;污水沉淀池的下侧壁的下部成型有矩形的污泥下落槽;污泥斗和污泥下落槽通过落料槽连通;污泥下落槽的左右侧壁的下端成型有污泥水出料口;摆杆分散装置设置在污水沉淀池的上端;污垢清理装置包括若干前后滑行设置在污泥斗内的刮板和若干可开闭落料槽的封闭板。
作为上述技术方案的优选，污水沉淀池的前后侧壁的中部成型有矩形的旋转支撑板;摆杆分散装置包括一对前后对称设置的等腰梯形状的摆杆支撑框和“凵”字形的摆杆;摆杆的一对竖直部上端垂直固定在摆杆支撑框的窄边所在的端面上;摆杆支撑框内部成型有等腰梯形状的沉淀剂安置槽;一对摆杆支撑框的远离的端面分别垂直成型有圆柱状的中心旋转柱;中心旋转柱枢接在旋转支撑板上;后侧的旋转支撑板的后端面上垂直固定有摆杆驱动电机;摆杆驱动电机的输出轴与后侧的中心旋转柱固定连接;摆杆的内部成型有贯穿设置的出料通行孔;出料通行孔呈“凵”字形;出料通行孔的两端出口与沉淀剂安置槽连通;摆杆的水平部上成型有若干左右贯穿的出料孔;出料孔贯穿出料通行孔并且前后均匀分布。
作为上述技术方案的优选，摆杆支撑框的窄边所在端面上设置有一对左右对称的补料孔;一对补料孔位于摆杆的左右两侧;补料孔内插设有补料封闭塞;补料封闭塞的内侧端面上固定有补料伸缩杆;补料伸缩杆的另一端垂直固定在补料孔正对的摆杆支撑框的侧壁上;补料伸缩杆上套设有补料压簧;补料压簧的一端固定在补料封闭塞的内侧端面上、另一端固定在补料孔正对的摆杆支撑框的侧壁上。
作为上述技术方案的优选，刮板的形状为与污泥斗配合的等腰梯形状;污泥斗的前后侧壁之间枢接有刮板驱动螺纹杆;刮板螺接在刮板驱动螺纹杆上;污泥斗的前侧壁上固定有刮板驱动电机;刮板驱动电机的输出轴与刮板驱动螺纹杆固定连接。
作为上述技术方案的优选，落料槽为上窄下宽的等腰梯形;落料槽位于污泥斗的正下方;封闭板的形状与落料槽配合并且可自下而上插设到落料槽内;污泥下落槽的下侧壁上垂直固定有若干落料升降电缸;封闭板固定在落料升降电缸的活塞杆上。
作为上述技术方案的优选，溢水口的下侧壁高于进水口的下侧壁。
本发明的有益效果在于：沉淀剂分散均匀，沉淀彻底，沉淀效果好，通过刮板和水洗组合，污垢清理效果好。
