申请日2015.11.12
公开(公告)日2016.04.20
IPC分类号B01D53/18
摘要
本实用新型公开了一种橡胶物料残酸喷淋清洗废水高效循环利用装置，包括喷淋储水池、喷淋装置，回收水沟，所述的喷淋装置下方设置回收水沟，回收水沟汇集后通过回收加压泵连接喷淋储水池，喷淋储水池通过加压泵与水管连接喷淋装置，所述的喷淋储水池上方设置药液配置箱，所述的喷淋储水池上设置补水管与出水管。本实用新型在喷淋装置下方设置回收水沟，将除酸喷淋中产生的水进行汇集，通过加压泵将水汇回到喷淋储水池，根据喷淋储水池中水含量监测装置，结合酸含量由药液配置箱加入相应的溶液进行酸综合，当含量达到再利用标准后，由加压泵与水管又将水返回到喷淋装置中，进行反复利用，本实用新型环保节水，有效实现有水资源的高效循环利用。
权利要求书

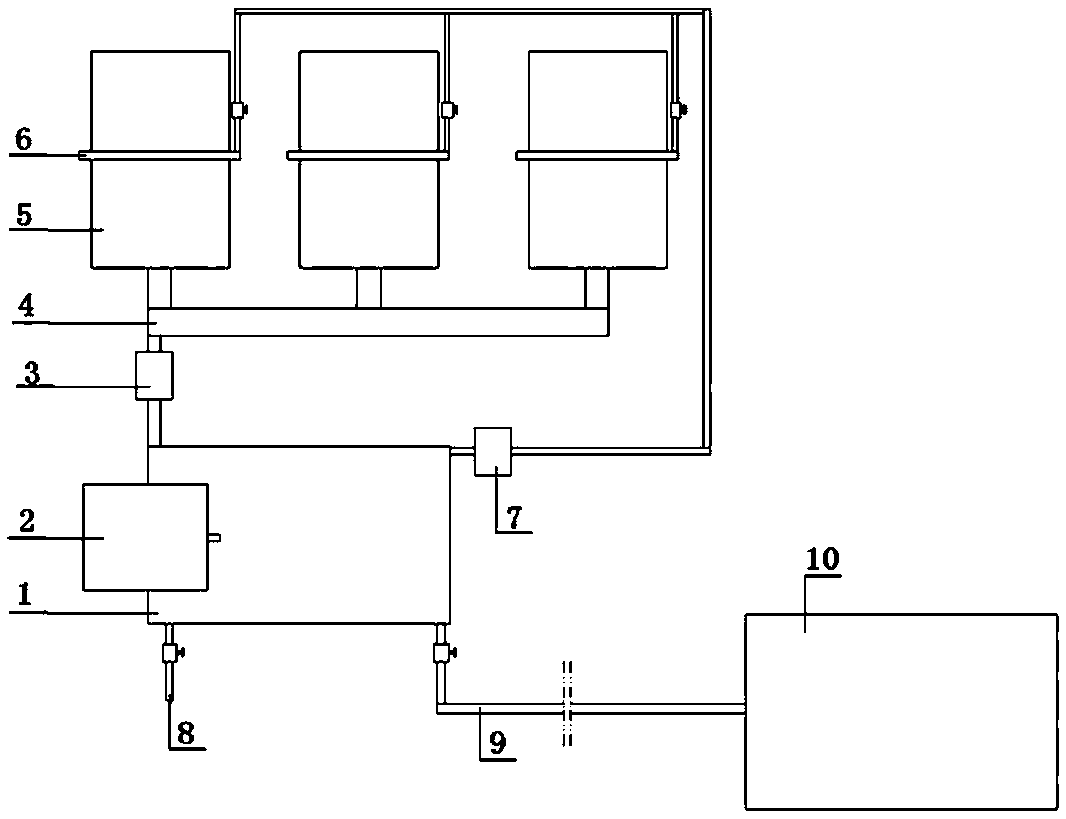

1.一种橡胶物料残酸喷淋清洗废水高效循环利用装置，包括喷淋储水池(1)、喷淋装置(6)，回收水沟(4)，其特征是：所述的喷淋装置(6)下方设置回收水沟(4)，回收水沟(4)汇集后通过回收加压泵(3)连接喷淋储水池(1)，喷淋储水池(1)通过加压泵(7)与水管连接喷淋装置(6)，所述的喷淋储水池(1)上方设置药液配置箱(2)，所述的喷淋储水池(1)上设置补水管(8)与出水管(9)。
2.根据权利要求1所述的橡胶物料残酸喷淋清洗废水高效循环利用装置，其特征是：所述的喷淋储水池(1)设置水含量监测装置。
3.根据权利要求1所述的橡胶物料残酸喷淋清洗废水高效循环利用装置，其特征是：所述的喷淋装置(6)为多组并置结构，每组都设置有水量控制阀。
4.根据权利要求1所述的橡胶物料残酸喷淋清洗废水高效循环利用装置，其特征是：所述的回收水沟(4)设置于喷淋装置(6)中部正下方或喷淋装置(6)一侧边。
5.根据权利要求1所述的橡胶物料残酸喷淋清洗废水高效循环利用装置，其特征是：所述的回收水沟(4)上设置盖板。
6.根据权利要求1所述的橡胶物料残酸喷淋清洗废水高效循环利用装置，其特征是：所述的回收水沟(4)为倾斜结构，向汇集处倾斜。
7.根据权利要求1所述的橡胶物料残酸喷淋清洗废水高效循环利用装置，其特征是：所述的药液配置箱(2)上设置加入量控制阀。
8.根据权利要求1所述的橡胶物料残酸喷淋清洗废水高效循环利用装置，其特征是：所述的补水管(8)上设置水量控制阀。
9.根据权利要求1所述的橡胶物料残酸喷淋清洗废水高效循环利用装置，其特征是：所述的出水管(9)连接废水处理池(10)。
10.根据权利要求1所述的橡胶物料残酸喷淋清洗废水高效循环利用装置，其特征是：所述的喷淋装置(6)可为移动式结构或固定式结构。
说明书
一种橡胶物料残酸喷淋清洗废水高效循环利用装置
技术领域
本实用新型属于橡胶加工设备技术领域，具体涉及一种结构简单，方便省水的橡胶物料残酸喷淋清洗废水高效循环利用装置。
背景技术
天然橡胶以其独特的性能在国民经济中占有重要的地位，天然橡胶加工中，以从橡胶树上流出的胶乳收集为原料，通过收集将不同地方运来的胶水混合，再搅拌均匀，使含杂质量不同的胶水统一成一种规格的胶水，加入浓硫酸进行脱水(通过浓硫酸的吸水作用达到脱水的目的)。使原来的胶水变成米粒大小的颗粒。使用模具装料，进入烘干炉中，用高温气流穿过颗粒，带走颗粒中的水分。此时，颗粒回大量聚在一起，变成块状，再进行压缩成形，制成标准胶、浓缩乳等初级产品。由于在生产脱水过程中，使用了浓硫酸，会释放出刺鼻的气体，严重污染厂区环境、危害操作人员健康，而且酸混入烘干的成品中，还会影响产品的质量与等级。现有技术中要增加冲洗的工序进行清酸，需要将承有原料的橡胶车推到喷淋装置的下方用水进行喷淋冲洗，这一工序需要耗用大量的水，而只是进行冲洗的话，没有充分发挥出水的利用率，大量的水流走，造成水资源的浪费，要么造成环境的再次污染，要么增加回收处理的成本，在全球化节水的的今天，对的水资源的返复使用利用是当务之急，而且水的到处流淌还会造成整个生产车间湿滑，造成安全隐患。为此，研制开发一种结构简单、可实现喷淋水的反复使用，在烘干前有效减少残酸的橡胶物料残酸喷淋清洗废水高效循环利用装置是解决这一问题的有效途径。
发明内容
本实用新型的目的是提供一种结构简单，成本低廉，节水环保的橡胶物料残酸喷淋清洗废水高效循环利用装置。
本实用新型的目的是这样实现的，包括喷淋储水池、喷淋装置，回收水沟，所述的喷淋装置下方设置回收水沟，回收水沟汇集后通过回收加压泵连接喷淋储水池，喷淋储水池通过加压泵与水管连接喷淋装置，所述的喷淋储水池上方设置药液配置箱，所述的喷淋储水池上设置补水管与出水管。
本实用新型在喷淋装置下方设置回收水沟，将除酸喷淋中产生的水进行汇集，通过加压泵将水汇回到喷淋储水池，根据喷淋储水池中水含量监测装置，结合酸含量由药液配置箱加入相应的溶液进行酸综合，当含量达到再利用标准后，由加压泵与水管又将水返回到喷淋装置中，进行反复利用，当水不足时由补水管进行补给，当酸含量过高或水已无法再次使用时，通过出水管排到车间外部的废水处理池内进行处理。本实用新型结构紧凑，环保节水，有效实现了水资源的高效循环利用，而且废水通过回收水沟统一回收，不再造成车间内的水到处流淌的现象，保证了工作环境的清洁。
