申请日2017.11.06
公开(公告)日2018.01.30
IPC分类号C02F9/02
摘要
本发明公开了一种家居生活用污水处理装置，包括底座，所述底座上方安装有第一集水箱，所述第一集水箱上方固定连接有第二支撑架，所述第二支撑架上方设有第二集水箱，所述第一集水箱和第二集水箱之间设有过滤箱，所述过滤箱上下两侧均连接有第一支撑架。通过过滤箱内部的活性炭板、过滤棉层和过滤布层，过滤后进入到第一集水箱内部，通过电动泵排出再次使用，通过排污泵排出第二集水箱内部的沉淀物，清洗装置可以对第一集水箱和第二集水箱内壁进行清洗，盖板的设置可以使得过滤箱内部的活性炭板、过滤棉层和过滤布层定期跟换，保证装置整体污水处理效果一直处在良好状态。

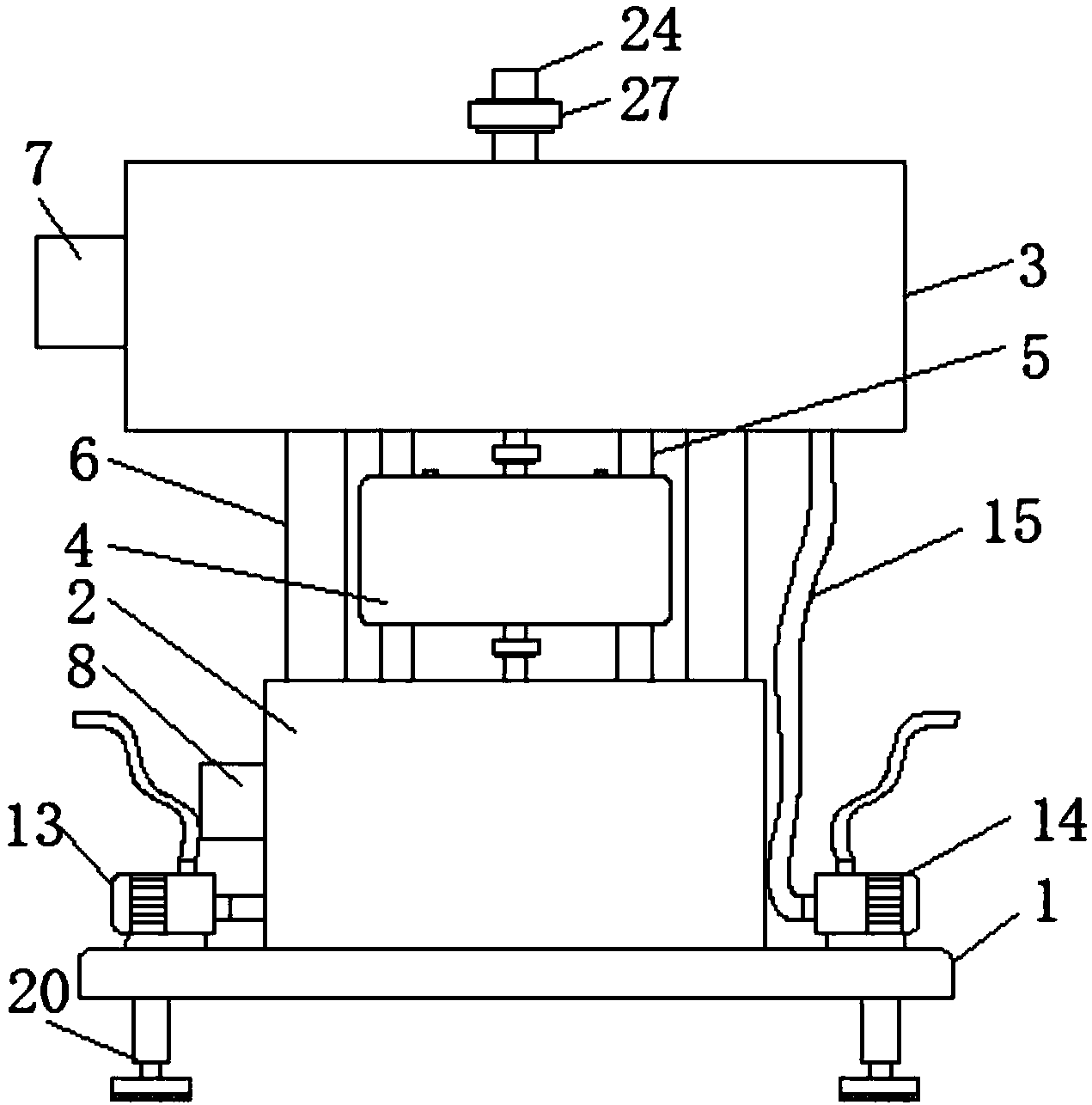

摘要附图
权利要求书
1.一种家居生活用污水处理装置，包括底座(1)，其特征在于：所述底座(1)上方安装有第一集水箱(2)，所述第一集水箱(2)上方固定连接有第二支撑架(6)，所述第二支撑架(6)上方设有第二集水箱(3)，所述第一集水箱(2)和第二集水箱(3)之间设有过滤箱(4)，所述过滤箱(4)上下两侧均连接有第一支撑架(5)，所述第一支撑架(5)上下两端分别固定连接于第二集水箱(3)和第一集水箱(2)，所述第一集水箱(2)和第二集水箱(3)内部均安装有清洗装置(9)，所述清洗装置(9)包括有电动伸缩杆(10)和推板(11)，所述推板(11)固定连接于电动伸缩杆(10)输出端，所述电动伸缩杆(10)输出端分别贯穿于第一集水箱(2)和第二集水箱(3)侧壁，所述电动伸缩杆(10)外侧分别设有第一防护罩(7)和第二防护罩(8)，所述第一防护罩(7)固定连接于第二集水箱(3)侧壁，所述第二防护罩(8)固定连接于第一集水箱(2)侧壁，所述过滤箱(4)上方设有盖板(16)，所述过滤箱(4)内部底端设有过滤布层(19)，所述过滤布层(19)上方设有过滤棉层(18)，所述过滤棉层(18)上方设有活性炭板(17)，所述底座(1)底端固定连接有支撑装置(20)。
2.根据权利要求1所述的一种家居生活用污水处理装置，其特征在于：所述支撑装置(20)包括有套筒(21)和螺纹杆(22)，所述套筒(21)螺纹连接于螺纹杆(22)，所述螺纹杆(22)底端固定连接有支撑板(23)。
3.根据权利要求2所述的一种家居生活用污水处理装置，其特征在于：所述支撑板(23)底端连接有防滑垫(31)。
4.根据权利要求1所述的一种家居生活用污水处理装置，其特征在于：所述第二集水箱(3)上端连通有第一进水管(24)，所述过滤箱(4)上端连通有第二进水管(25)，所述过滤箱(4)下方连通有出水管(26)。
5.根据权利要求4所述的一种家居生活用污水处理装置，其特征在于：所述第一进水管(24)、第二进水管(25)和出水管(26)上分别安装有第一连接件(27)、第二连接件(28)和第三连接件(29)。
6.根据权利要求1所述的一种家居生活用污水处理装置，其特征在于：所述盖板(16)下方设有密封垫(30)，所述盖板(16)与过滤箱(4)的连接方式为螺栓连接。
7.根据权利要求1所述的一种家居生活用污水处理装置，其特征在于：所述底座(1)上方一侧安装有电动泵(13)，所述电动泵(13)输入端通过连接管连接于第一集水箱(2)，所述底座(1)上的另一侧安装有排污泵(14)，所述排污泵(14)输入端通过水管(15)连通于第二集水箱(3)底端，所述电动泵(13)和排污泵(14)输出端均连接有排水管。
8.根据权利要求1所述的一种家居生活用污水处理装置，其特征在于：所述推板(11)一侧连接有海绵垫(12)。
说明书
一种家居生活用污水处理装置
技术领域
本发明涉及家居技术领域，具体为一种家居生活用污水处理装置。
背景技术
家居指的是家庭装修、家具配置、电器摆放等一系列和居室有关的甚至包括地理位置都属于家居范畴。“整体家居”包括纵向联盟和横向联盟两种模式。前者是家装公司与生产厂家联盟，在装修中定做成品材料，如装修用线、装修木作、油漆等，或者由装饰公司自己建厂，自主研发，涉足生产领域，向设计、生产、施工系统化、规模化发展，或者由具有“整体家居”配套能力的生产厂家通过地区独家代理商直接面对业主提供的“整体家居”产品和服务。横向联盟是由装饰公司整合与家居相关的所有产业(如家具、家电、装饰材料、饰品、园艺等)，形成巨大广泛的产业链。通过资源的整合，装饰公司不再只提供单一装修服务，开始进行着一种角色转换，成为一个家居产品的全面提供商，为消费者提供的是一整套的“一站式服务”。
现如今家居生活中的污水处理和再次利用成为能源节约的一大目标，如公告号：CN 206372595 U，公告日：2017.08.04发出的发明专利，其中说明书中提到“一种智能家居用污水处理装置，包括污水收集装置，所述污水收集装置内部设置有过滤板，所述污水收集装置内壁设置有用于安装过滤板的定位块，所述污水收集装置下方安装有第一漏斗，所述污水收集装置与第一漏斗之间设置有用于增大水压的增压器，所述第一漏斗下方设置有过滤桶，所述过滤桶下方安装有第二漏斗，所述第二漏斗下方设置有过滤器，所述过滤器下方安装有三通管，所述三通管下方安装有电磁阀，电磁阀下方设置有过滤水出口，所述三通管右端设置有储水箱，所述三通管与储水箱之间通过管道连通，所述储水箱内部设置有液位传感器，所述液位传感器通过导线电性连接有可编程控制器，所述可编程控制器安装在储水箱外侧，所述可编程控制器通过导线与电磁阀电性连接”。
但是该专利虽能解决污水处理的问题，但是装置内部不易于清洗和更换，影响处理装置的长期使用，所以提供一种家居生活用污水处理装置来解决上述出现的问题十分有必要。
发明内容
本发明的目的在于提供一种家居生活用污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种家居生活用污水处理装置，包括底座，所述底座上方安装有第一集水箱，所述第一集水箱上方固定连接有第二支撑架，所述第二支撑架上方设有第二集水箱，所述第一集水箱和第二集水箱之间设有过滤箱，所述过滤箱上下两侧均连接有第一支撑架，所述第一支撑架上下两端分别固定连接于第二集水箱和第一集水箱，所述第一集水箱和第二集水箱内部均安装有清洗装置，所述清洗装置包括有电动伸缩杆和推板，所述推板固定连接于电动伸缩杆输出端，所述电动伸缩杆输出端分别贯穿于第一集水箱和第二集水箱侧壁，所述电动伸缩杆外侧分别设有第一防护罩和第二防护罩，所述第一防护罩固定连接于第二集水箱侧壁，所述第二防护罩固定连接于第一集水箱侧壁，所述过滤箱上方设有盖板，所述过滤箱内部底端设有过滤布层，所述过滤布层上方设有过滤棉层，所述过滤棉层上方设有活性炭板，所述底座底端固定连接有支撑装置。
优选的，所述支撑装置包括有套筒和螺纹杆，所述套筒螺纹连接于螺纹杆，所述螺纹杆底端固定连接有支撑板。
优选的，所述支撑板底端连接有防滑垫。
优选的，所述第二集水箱上端连通有第一进水管，所述过滤箱上端连通有第二进水管，所述过滤箱下方连通有出水管。
优选的，所述第一进水管、第二进水管和出水管上分别安装有第一连接件、第二连接件和第三连接件。
优选的，所述盖板下方设有密封垫，所述盖板与过滤箱的连接方式为螺栓连接。
优选的，所述底座上方一侧安装有电动泵，所述电动泵输入端通过连接管连接于第一集水箱，所述底座上的另一侧安装有排污泵，所述排污泵输入端通过水管连通于第二集水箱底端，所述电动泵和排污泵输出端均连接有排水管。
优选的，所述推板一侧连接有海绵垫。
与现有技术相比，本发明的有益效果是：本发明一种家居生活用污水处理装置，结构新颖，能够有效处理生活污水的同时还能够自清洁和方便处理装置的更换，使得处理装置能够长期处在高效的处理环境下。第一进水管可以连接在家用洗碗池或者洗手池底端排水管上，污水进入到第二集水箱内部，通过过滤箱内部的活性炭板、过滤棉层和过滤布层，过滤后进入到第一集水箱内部，通过电动泵排出再次使用，通过排污泵排出第二集水箱内部的沉淀物，清洗装置可以对第一集水箱和第二集水箱内壁进行清洗，盖板的设置可以使得过滤箱内部的活性炭板、过滤棉层和过滤布层定期跟换，保证装置整体污水处理效果一直处在良好状态。
