申请日2017.11.06
公开(公告)日2018.02.06
IPC分类号C02F1/30
摘要
本发明公开了一种基于可见光的催化污水处理设备，包括污水池，所述污水池的上方焊接有挡板，所述挡板共设置有两块，且两块挡板的上方焊接有固定横杆，所述固定横杆共设置有四根，且四根固定横杆的中心处固定有电箱，所述电箱的内部通过固定底座连接有电机，所述电机的下端固定连接有动力输出轴，所述动力输出轴的下端通过齿轮啮合有转轴，所述转轴靠近下端一侧的外表壁上焊接有过渡段，所述过渡段的一侧固定连接有搅拌扇，在该设备上设置有阳光光照和LED灯光照两种不同的污水处理催化方式，避免了一直使用灯照光造成过高成本投入的情况，且利用较强的太阳光在一定程度上能够加快污水处理效率，绿色且环保。

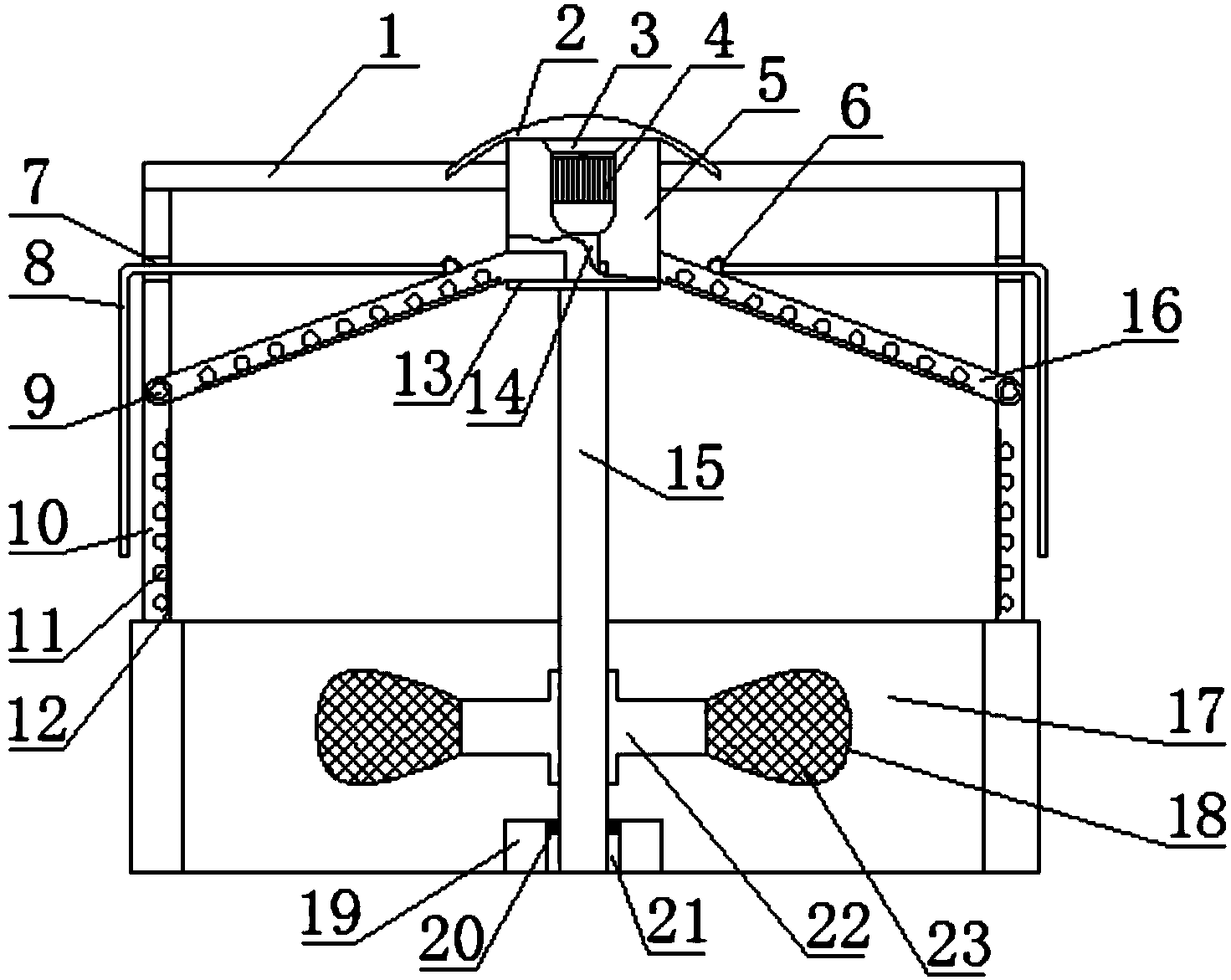

摘要附图
权利要求书
1.一种基于可见光的催化污水处理设备，包括污水池(17)，其特征在于：所述污水池(17)的上方焊接有挡板(10)，所述挡板(10)共设置有两块，且两块挡板(10)的上方焊接有固定横杆(1)，所述固定横杆(1)共设置有四根，且四根固定横杆(1)的中心处固定有电箱(5)，所述电箱(5)的内部通过固定底座(3)连接有电机(4)，所述电机(4)的下端固定连接有动力输出轴(14)，所述动力输出轴(14)的下端通过齿轮啮合有转轴(15)，所述转轴(15)靠近下端一侧的外表壁上焊接有过渡段(22)，所述过渡段(22)的一侧固定连接有搅拌扇(18)，所述搅拌扇(18)的中心处镶嵌有铁网(23)，所述铁网(23)的中心处焊接有存放球槽(24)，所述存放球槽(24)的中心处放置有光催化剂(25)，所述挡板(10)的中心处固定有细转轴(9)，所述细转轴(9)的外表壁套接有活动板(16)，所述活动板(16)的另一端与凸板(13)相接触，所述凸板(13)固定在电箱(5)的外表壁，所述活动板(16)靠近上端 一侧的外表壁上固定有扣环(6)，所述扣环(6)上系有尼龙线(8)，所述尼龙线(8)通过圆孔(7)与挡板(10)相互平行，所述挡板(10)和活动板(16)的内表壁镶嵌有透光性防水膜(12)，所述透光性防水膜(12)的内表壁固定有LED灯珠(11)。
2.根据权利要求1所述的一种基于可见光的催化污水处理设备，其特征在于：所述电机(4)和LED灯珠(11)均与外部电源进行电性连接。
3.根据权利要求1所述的一种基于可见光的催化污水处理设备，其特征在于：所述转轴(15)的底端套接有轴承(21)，所述轴承(21)镶嵌在固定块(19)的内部，且轴承(21)的上方通过转轴(15)套接有防水密封圈(20)。
4.根据权利要求1所述的一种基于可见光的催化污水处理设备，其特征在于：所述电箱(5)的上端通过混凝土浇筑有弧罩(2)。
5.根据权利要求1所述的一种基于可见光的催化污水处理设备，其特征在于：所述过渡段(22)共设置有四个，且四个过渡段(22)呈圆形均匀的分布在转轴(15)的外表壁。
说明书
一种基于可见光的催化污水处理设备
技术领域
本发明涉及污水处理设备技术领域，具体为一种基于可见光的催化污水处理设备。
背景技术
随着社会不断的发展，科学技术的不断更新，经济也在快速的发展，在经济发展的同时，也不可避免的对人们赖以生存的环境造成了一定的影响，被污染的很严重，环境污染越来越受到人们的广泛关注，国家也相继出台政策不允许“以牺牲环境为代价来看谋取经济利益”，我们如何将被污染的环境恢复到本来的原生态面貌已经成为了我们面临考验的重要问题，同时我们还得保证其不再继续受污染，水资源是我们赖以生存的根本，所以工业化带来的污水问题是我们首要解决的问题，可见光催化技术是一种新兴的高效节能现代污水处理技术，为污水处理提供了便利的条件，但是目前现有的污水处理在使用的过程中会出现一些不足之处。
1、污水处理都采用过滤装置进行处理，只能将污水中的较大颗粒进行过滤处理，不能将一些小分子杂质进行过滤，污水处理程度不够彻底。
2、可见光催化污水处理设备一般使用日光灯进行光催化处理，增加成本投入，且日光灯还需要经常维护，不能满足需求。
发明内容
本发明的目的在于提供一种基于可见光的催化污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种基于可见光的催化污水处理设备，包括污水池，所述污水池的上方焊接有挡板，所述挡板共设置有两块，且两块挡板的上方焊接有固定横杆，所述固定横杆共设置有四根，且四根固定横杆的中心处固定有电箱，所述电箱的内部通过固定底座连接有电机，所述电机的下端固定连接有动力输出轴，所述动力输出轴的下端通过齿轮啮合有转轴，所述转轴靠近下端一侧的外表壁上焊接有过渡段，所述过渡段的一侧固定连接有搅拌扇，所述搅拌扇的中心处镶嵌有铁网，所述铁网的中心处焊接有存放球槽，所述存放球槽的中心处放置有光催化剂，所述挡板的中心处固定有细转轴，所述细转轴的外表壁套接有活动板，所述活动板的另一端与凸板相接触，所述凸板固定在电箱的外表壁，所述活动板靠近上端 一侧的外表壁上固定有扣环，所述扣环上系有尼龙线，所述尼龙线通过圆孔与挡板相互平行，所述挡板和活动板的内表壁镶嵌有透光性防水膜，所述透光性防水膜的内表壁固定有LED灯珠。
优选的，所述电机和LED灯珠均与外部电源进行电性连接。
优选的，所述转轴的底端套接有轴承，所述轴承镶嵌在固定块的内部，且轴承的上方通过转轴套接有防水密封圈。
优选的，所述电箱的上端通过混凝土浇筑有弧罩。
优选的，所述过渡段共设置有四个，且四个过渡段呈圆形均匀的分布在转轴的外表壁。
与现有技术相比，本发明的有益效果是：
1、本发明在该设备上设置有阳光光照和LED灯光照两种不同的污水处理催化方式，避免了一直使用灯照光造成过高成本投入的情况，且利用较强的太阳光在一定程度上能够加快污水处理效率，绿色且环保。
2、本发明在设备上设置有将污水与光催化剂进行充分接触的搅拌扇，将污水中较小的分子进行净化，净化程度高，加快污水净化速度，提高净化效率，实用性强。
