申请日2017.11.03
公开(公告)日2018.01.19
IPC分类号E02B15/10
摘要
本发明公开了一种转动式污水悬浮垃圾清理设备，包括条形支撑板，所述条形支撑板上表面设有摆动垃圾清理机构，所述条形支撑板两相对侧表面上设有固定机构。本发明的有益效果是，一种使用比较方便，安装比较方便，对于污水内部的悬浮垃圾清理效果良好，减轻劳动强度，提高工作效率，携带性良好，便于适合不同污水处理槽的形状，收集垃圾方便的装置。

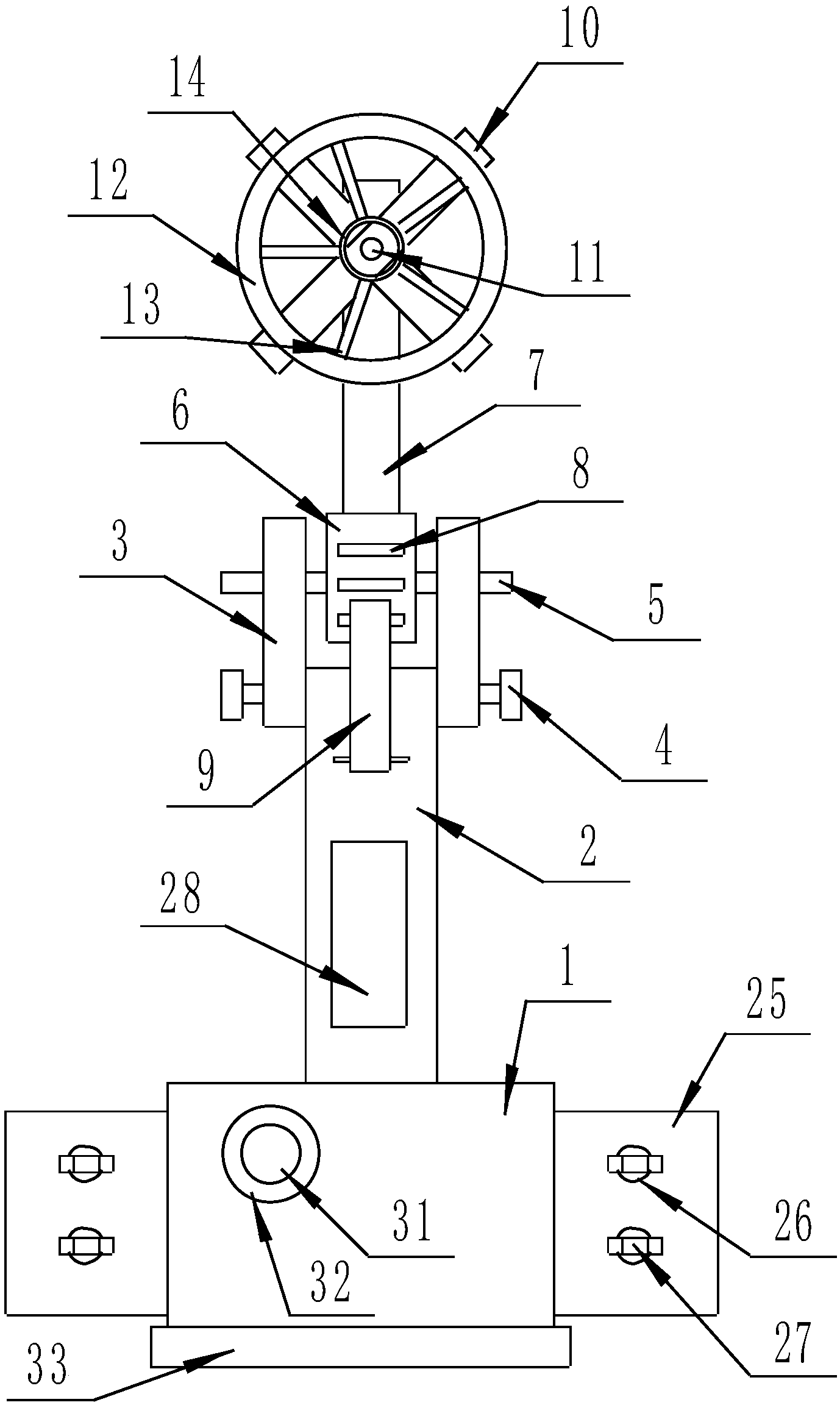

摘要附图
权利要求书
1.一种转动式污水悬浮垃圾清理设备，包括条形支撑板(1)，其特征在于，所述条形支撑板(1)上表面设有摆动垃圾清理机构，所述条形支撑板(1)两相对侧表面上设有固定机构，所述摆动垃圾清理机构由嵌装在条形支撑板(1)上表面中心处的一号竖直支撑杆(2)、固定连接在一号竖直支撑杆(2)两相对侧表面上的竖直固定板(3)、设置在每个竖直固定板(3)侧表面且与一号竖直支撑杆(2)侧表面之间的紧定螺钉(4)、贯穿一组竖直固定板(3)的水平承载圆杆(5)、套装在水平承载圆杆(5)上的转动框架(6)、嵌装在转动框架(6)侧表面上的摆动支撑架(7)、固定连接在转动框架(6)侧表面且位于摆动支撑架(7)两侧的多组条形限位凸起(8)、铰链连接在一号竖直支撑杆(2)两相对侧表面上且与条形限位凸起(8)相对应的拉伸固定架(9)、固定连接在摆动支撑架(7)下表面一端的交叉固定架(10)、设置在交叉固定架(10)下表面与摆动支撑架(7)下表面之间的一组固定螺栓(11)、固定连接在交叉固定架(10)下表面的环形支撑架(12)、嵌装在环形支撑架(12)内侧表面上的多个水平支撑板(13)、固定连接在多个水平支撑板(13)之间的电机承载框架(14)、设置在电机承载框架(14)内且旋转端向下的一号旋转电机(15)、套装在一号旋转电机(15)旋转端上的转动圆形框架(16)、设置在转动圆形框架(16)内部的多个承载支架(17)、套装在每个承载支架(17)上的摆动拉伸杆(18)、铰链连接在每个摆动拉伸杆(18)一端面上的摆动N形固定架(19)、铰链连接在每个摆动N形固定架(19)下表面的矩形框架(20)、固定连接在矩形框架(20)下表面的承载网兜(21)、固定连接在转动圆形框架(16)下表面中心处且旋转端向下的二号旋转电机(22)、套装在二号旋转电机(22)旋转端上的转动T形圆杆(23)、固定连接在转动T形圆杆(23)侧表面上的多个倾斜垃圾承载筐(24)共同构成的。
2.根据权利要求1所述的一种转动式污水悬浮垃圾清理设备，其特征在于，所述固定机构由嵌装在条形支撑板(1)两相对侧表面上的一组竖直固定板二号(25)、加工在每个竖直固定板二号(25)侧表面上的一组圆形通孔、设置在每个圆形通孔内的螺纹固定杆(26)、套装在每个螺纹固定杆(26)一端面上的拧动夹手(27)共同构成的。
3.根据权利要求1所述的一种转动式污水悬浮垃圾清理设备，其特征在于，所述一号竖直支撑杆(2)侧表面中心处嵌装N形拉动把手(28)。
4.根据权利要求1所述的一种转动式污水悬浮垃圾清理设备，其特征在于，所述一号旋转电机(15)和二号旋转电机(22)旋转方向相反。
5.根据权利要求1所述的、一种转动式污水悬浮垃圾清理设备，其特征在于，多组所述条形限位凸起(8)的数量为3-6组，每相邻一组所述条形限位凸起(8)之间的距离相同。
6.根据权利要求1所述的一种转动式污水悬浮垃圾清理设备，其特征在于，多个所述水平支撑板(13)的的数量为3-5个，每个所述水平支撑板(13)的纵截面均为L形，每个所述水平支撑板(13)与电机承载框架(14)之间均设固定钉(29)。
7.根据权利要求1所述的一种转动式污水悬浮垃圾清理设备，其特征在于，所述一号旋转电机(15)和二号旋转电机(22)上套装弹性防护层(30)。
8.根据权利要求1所述的一种转动式污水悬浮垃圾清理设备，其特征在于，多个所述承载支架(17)和多个倾斜垃圾承载筐(24)的数量均为4-6个，且分别均匀分布。
9.根据权利要求1所述的一种转动式污水悬浮垃圾清理设备，其特征在于，所述条形支撑板(1)后表面嵌装市电接口(31)，所述市电接口(31)内嵌装弹性密封套(32)。
10.根据权利要求1所述的一种转动式污水悬浮垃圾清理设备，其特征在于，所述条形支撑板(1)下表面套装承载垫片(33)。
说明书
一种转动式污水悬浮垃圾清理设备
技术领域
本发明涉及污水处理用具领域，特别是一种转动式污水悬浮垃圾清理设备。
背景技术
污水处理就是对污水内部的看的件的杂质或者看不见的杂质进行清理，已达到可以排放的标准的操作。
传统中有些污染比较严重的水表面会有大量的悬浮垃圾，通常污水进行清理之前，需要将污水内看得见的悬浮垃圾进行过滤，传统的过滤有的是通过人工拿着筛网进行打捞，强度比较大，效率也比较低，如果使用过滤网进行拦截操作，对于污水内面积较大的垃圾有可能将筛网堵住，导致过滤不顺畅，效率也比较低，对于一些混凝土支撑的污水池，在外面上安装打捞的装置也不方便，因此为了解决这些问题，设计一种清理悬浮垃圾的装置对于严重污水治理是很有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种转动式污水悬浮垃圾清理设备。
实现上述目的本发明的技术方案为，一种转动式污水悬浮垃圾清理设备，包括条形支撑板，所述条形支撑板上表面设有摆动垃圾清理机构，所述条形支撑板两相对侧表面上设有固定机构，所述摆动垃圾清理机构由嵌装在条形支撑板上表面中心处的一号竖直支撑杆、固定连接在一号竖直支撑杆两相对侧表面上的竖直固定板、设置在每个竖直固定板侧表面且与一号竖直支撑杆侧表面之间的紧定螺钉、贯穿一组竖直固定板的水平承载圆杆、套装在水平承载圆杆上的转动框架、嵌装在转动框架侧表面上的摆动支撑架、固定连接在转动框架侧表面且位于摆动支撑架两侧的多组条形限位凸起、铰链连接在一号竖直支撑杆两相对侧表面上且与条形限位凸起相对应的拉伸固定架、固定连接在摆动支撑架下表面一端的交叉固定架、设置在交叉固定架下表面与摆动支撑架下表面之间的一组固定螺栓、固定连接在交叉固定架下表面的环形支撑架、嵌装在环形支撑架内侧表面上的多个水平支撑板、固定连接在多个水平支撑板之间的电机承载框架、设置在电机承载框架内且旋转端向下的一号旋转电机、套装在一号旋转电机旋转端上的转动圆形框架、设置在转动圆形框架内部的多个承载支架、套装在每个承载支架上的摆动拉伸杆、铰链连接在每个摆动拉伸杆一端面上的摆动N形固定架、铰链连接在每个摆动N形固定架下表面的矩形框架、固定连接在矩形框架下表面的承载网兜、固定连接在转动圆形框架下表面中心处且旋转端向下的二号旋转电机、套装在二号旋转电机旋转端上的转动T形圆杆、固定连接在转动T形圆杆侧表面上的多个倾斜垃圾承载筐共同构成的。
所述固定机构由嵌装在条形支撑板两相对侧表面上的一组竖直固定板二号、加工在每个竖直固定板二号侧表面上的一组圆形通孔、设置在每个圆形通孔内的螺纹固定杆、套装在每个螺纹固定杆一端面上的拧动夹手共同构成的。
所述一号竖直支撑杆侧表面中心处嵌装N形拉动把手。
所述一号旋转电机和二号旋转电机旋转方向相反。
多组所述条形限位凸起的数量为3-6组，每相邻一组所述条形限位凸起之间的距离相同。
多个所述水平支撑板的的数量为3-5个，每个所述水平支撑板的纵截面均为L形，每个所述水平支撑板与电机承载框架之间均设固定钉。
所述一号旋转电机和二号旋转电机上套装弹性防护层。
多个所述承载支架和多个倾斜垃圾承载筐的数量均为4-6个，且分别均匀分布。
所述条形支撑板后表面嵌装市电接口，所述市电接口内嵌装弹性密封套。
所述条形支撑板下表面套装承载垫片。
利用本发明的技术方案制作的转动式污水悬浮垃圾清理设备，一种使用比较方便，安装比较方便，对于污水内部的悬浮垃圾清理效果良好，减轻劳动强度，提高工作效率，携带性良好，便于适合不同污水处理槽的形状，收集垃圾方便的装置。
