带反冲清洗污水预脱水技术

发布时间:2018-4-3 16:54:59  中国污水处理工程网

  申请日2017.11.03

  公开(公告)日2018.01.30

  IPC分类号C02F11/12

  摘要

  本发明公开了一种带反冲清洗的污水预脱水装置,包括支撑台,所述支撑台由支撑柱固定在地面上,所述支撑台底部设有反冲电机箱,反冲电机箱内安装有反冲电机,脱水箱固定在支撑台上表面,脱水箱两由上至下依次安装有排水管、进水管和进料口,脱水箱内侧壁的两侧设有水腔壁,水腔壁内设有排水腔,所述水腔壁上设有排水孔,排水腔的外侧壁上的滑槽内卡套有滑轮,脱水箱的顶部右侧设有驱动电机箱,驱动电机箱内倒置安装有驱动电机,旋转轴的底部固定在第五轴承内,旋转轴上固定有转筒,转筒外壁上设置有旋转浆,所述脱水箱的底部设有排水口;本发明利用往复运动的活塞将污水从排水孔回脱水箱,从而达到疏通防堵塞的效果。

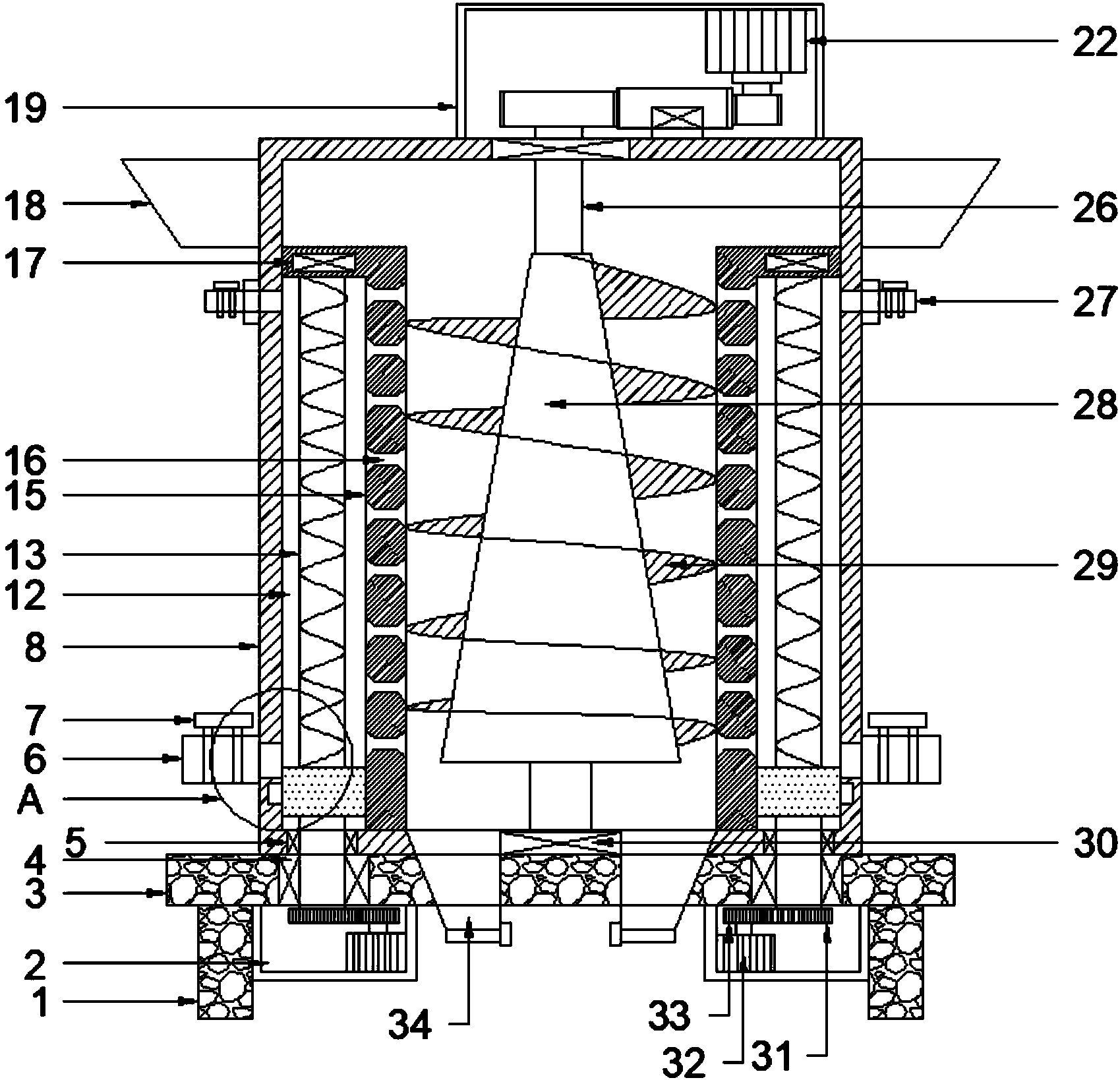

  摘要附图



  权利要求书

  1.一种带反冲清洗的污水预脱水装置,包括支撑柱(1)、反冲电机箱(2)、支撑台(3)、第一轴承(4)、第二轴承(5)、排水管(6)、水阀(7)、脱水箱(8)、排水口(9)、滑槽(10)、滑轮(11)、排水腔(12)、螺杆(13)、反冲活塞(14)、水腔壁(15)、排水孔(16)、第三轴承(17)、进料口(18)、驱动电机箱(19)、随动齿轮(20)、减速齿轮(21)、驱动电机(22)、驱动电机齿轮(23)、第四轴承(24)、支撑杆(25)、旋转轴(26)、进水管(27)、转筒(28)、旋转浆(29)、第五转轴(30)、旋转轴齿轮(31)、反冲电机(32)、反冲电机齿轮(33)、排泥口(34),其特征在于,所述支撑台(3)由支撑柱(1)固定在地面上,所述支撑台(3)底部设有反冲电机箱(2),反冲电机箱(2)内安装有反冲电机(32),反冲电机(32)的电机转轴上固定有反冲电机齿轮(33),所述反冲电机齿轮(33)与旋转轴齿轮(31)啮合相连,所述旋转轴齿轮(31)固定在螺杆(13)底部,所述螺杆(13)由上到下依次穿过第一轴承(4)和第二轴承(5),所述第一轴承(4)固定在支撑台(4)内,所述第二轴承(5)固定在脱水箱(8)底部,所述脱水箱(8)固定在支撑台(3)上表面,所述脱水箱(8)两由上至下依次安装有排水管(6)、进水管(27)和进料口(18),所述排水管(6)固定在排水口(9)处,设施排水管(6)上设有水阀(7),所述排水口(9)开设在脱水箱(8)的侧壁上,所述脱水箱(8)内侧壁的两侧设有水腔壁(15),水腔壁(15)内设有排水腔(12),所述水腔壁(15)上设有排水孔(16),所述排水腔(12)的外侧壁上固定有滑槽(10),所述滑槽(10)内卡套有滑轮(11),所述滑轮(11)转轴上固定有反冲活塞(14),所述反冲活塞(14)套设在螺杆(13)上,所述螺杆(13)的顶部固定在第三轴承(17)内,所述第三轴承(17)固定在排水腔(12)的顶部,所述进水管(27)固定在排水腔(12)顶部外侧壁上,所述进料口(19)固定在脱水箱(8)的侧壁顶部两侧,所述脱水箱(8)的顶部右侧设有驱动电机箱(19),所述驱动电机箱(19)内倒置安装有驱动电机(22),所述驱动电机(22)的电机转轴上固定有驱动电机齿轮(23),所述驱动电机齿轮(23)与减速齿轮(21)啮合相连,减速齿轮(21)与随动齿轮(20)啮合相连,所述减速齿轮(21)内圈固定有第四轴承(24),所述第四轴承(24)固定在支撑杆(25)顶部,所述支撑杆(25)固定在驱动电机箱(19)的底部,所述随动齿轮(20)固定在旋转轴(26)的顶部,所述旋转轴(26)穿过脱水箱(8)的顶部中心位置伸入脱水箱(8)内,所述旋转轴(26)的底部固定在第五轴承(30)内,所述旋转轴(26)上固定有转筒(28),转筒(28)外壁上设置有旋转浆(29),所述脱水箱(8)的底部设有排水口(34)。

  2.根据权利要求1所述的带反冲清洗的污水预脱水装置,其特征在于,所述反冲电机(32)为伺服电机。

  3.根据权利要求1所述的带反冲清洗的污水预脱水装置,其特征在于,所述排水孔(16)为横放的工字形小孔。

  4.根据权利要求1所述的带反冲清洗的污水预脱水装置,其特征在于,所述反冲活塞(14)为中部设有螺纹内孔的橡胶圆环塞。

  5.根据权利要求1所述的带反冲清洗的污水预脱水装置,其特征在于,所述转筒(28)为底部大顶部小的圆台柱。

  说明书

  一种带反冲清洗的污水预脱水装置

  技术领域

  本发明涉及一种污水设备处理设备领域,具体是一种带反冲清洗的污水预脱水装置。

  背景技术

  污水处理厂每天都要产生大量的污泥,对这些污泥如果处理不好就会产生二次污染。一般的处理工艺是:预脱水—干燥脱水—焚烧,其中预脱水是将含水量90%以上的污泥脱水至含水量50%以下。预脱水方法一般是用压滤机进行压榨脱水,也有用变螺距螺旋轴进行压榨脱水的,用压滤机脱水时是间歇式工作,过滤的污泥滤饼到一定厚度就需要停机清理,效率低,含水率不均匀,螺旋轴压榨脱水设备为连续运行脱水方式,但筛板孔眼容易堵塞,降低脱水效率;如果利用清水高压冲洗筛板孔眼,会造成大量的水资源浪费,这雨日益严峻的水资源缺乏的问题形成了矛盾。

  目前市场上也出现了一些带清洗的脱水设备,但是只能对洗筛板孔眼的外侧清洗,一旦孔内堵住,将无法通过表面的洗刷来进行清理,所以我们需要一种带可以清理和疏通这种板眼孔清理装置的脱水装置。

  发明内容

  本发明的目的在于提供一种带反冲清洗的污水预脱水装置,以解决上述背景技术中提出的问题。

  为实现上述目的,本发明提供如下技术方案:

  一种带反冲清洗的污水预脱水装置,包括支撑柱、反冲电机箱、支撑台、第一轴承、第二轴承、排水管、水阀、脱水箱、排水口、滑槽、滑轮、排水腔、螺杆、反冲活塞、水腔壁、排水孔、第三轴承、进料口、驱动电机箱、随动齿轮、减速齿轮、驱动电机、驱动电机齿轮、第四轴承、支撑杆、旋转轴、进水管、转筒、旋转浆、第五转轴、旋转轴齿轮、反冲电机、反冲电机齿轮、排泥口,所述支撑台由支撑柱固定在地面上,所述支撑台底部设有反冲电机箱,反冲电机箱内安装有反冲电机,反冲电机的电机转轴上固定有反冲电机齿轮,所述反冲电机齿轮与旋转轴齿轮啮合相连,所述旋转轴齿轮固定在螺杆底部,所述螺杆由上到下依次穿过第一轴承和第二轴承,所述第一轴承固定在支撑台内,所述第二轴承固定在脱水箱底部,所述脱水箱固定在支撑台上表面,所述脱水箱两由上至下依次安装有排水管、进水管和进料口,所述排水管固定在排水口处,设施排水管上设有水阀,所述排水口开设在脱水箱的侧壁上,所述脱水箱内侧壁的两侧设有水腔壁,水腔壁内设有排水腔,所述水腔壁上设有排水孔,所述排水腔的外侧壁上固定有滑槽,所述滑槽内卡套有滑轮,所述滑轮转轴上固定有反冲活塞,所述反冲活塞套设在螺杆上,所述螺杆的顶部固定在第三轴承内,所述第三轴承固定在排水腔的顶部,所述进水管固定在排水腔顶部外侧壁上,所述进料口固定在脱水箱的侧壁顶部两侧,所述脱水箱的顶部右侧设有驱动电机箱,所述驱动电机箱内倒置安装有驱动电机,所述驱动电机的电机转轴上固定有驱动电机齿轮,所述驱动电机齿轮与减速齿轮啮合相连,减速齿轮与随动齿轮啮合相连,所述减速齿轮内圈固定有第四轴承,所述第四轴承固定在支撑杆顶部,所述支撑杆固定在驱动电机箱的底部,所述随动齿轮固定在旋转轴的顶部,所述旋转轴穿过脱水箱的顶部中心位置伸入脱水箱内,所述旋转轴的底部固定在第五轴承内,所述旋转轴上固定有转筒,转筒外壁上设置有旋转浆,所述脱水箱的底部设有排水口。

  更进一步的方案:所述反冲电机为伺服电机。

  更进一步的方案:所述排水孔为横放的工字形小孔。

  更进一步的方案:所述反冲活塞为中部设有螺纹内孔的橡胶圆环塞。

  更进一步的方案:所述转筒为底部大顶部小的圆台柱。

  与现有技术相比,本发明的有益效果是:本发明在排水孔被淤泥堵住时,驱动反冲电机间隔的正反转动,螺杆带动反冲活塞在排水腔内上下往复运动,反冲活塞带动污水从排水孔反冲到脱水箱内部,将堵住的淤泥冲出,清理疏通了排水孔,往复的活塞大大提高了排泥孔的清理速率,其中设置的进水管可以在反冲洗过程中通入清水,提高反冲洗的效果。
