申请日2015.11.11
公开(公告)日2016.03.30
IPC分类号B01D24/20
摘要
本实用新型公开了一种环保型的污水回收装置，包括过滤器以及连接于过滤器两端的收集箱和储水器;收集箱的壳体由内壳和外壳构成，内壳和外壳之间填充有保温隔音材料，收集箱的出水管上设有水泵，收集箱通过连接管与过滤器的进水口连接;过滤器包括前壳和后壳，前壳内设有吸附层，后壳的内部设置有有机滤芯，前壳和后壳之间设有隔板;储水器连接于过滤器的出水口，储水器壳体的内表面和外表面之间设有保温层。本实用新型采用简单的结构和方式来实现污水过滤的功能，过滤器各部件可被轻易拆解，方便清洗过滤内芯，更重要是，通过对污水的再利用，达到环保和节约用水的目的。
权利要求书

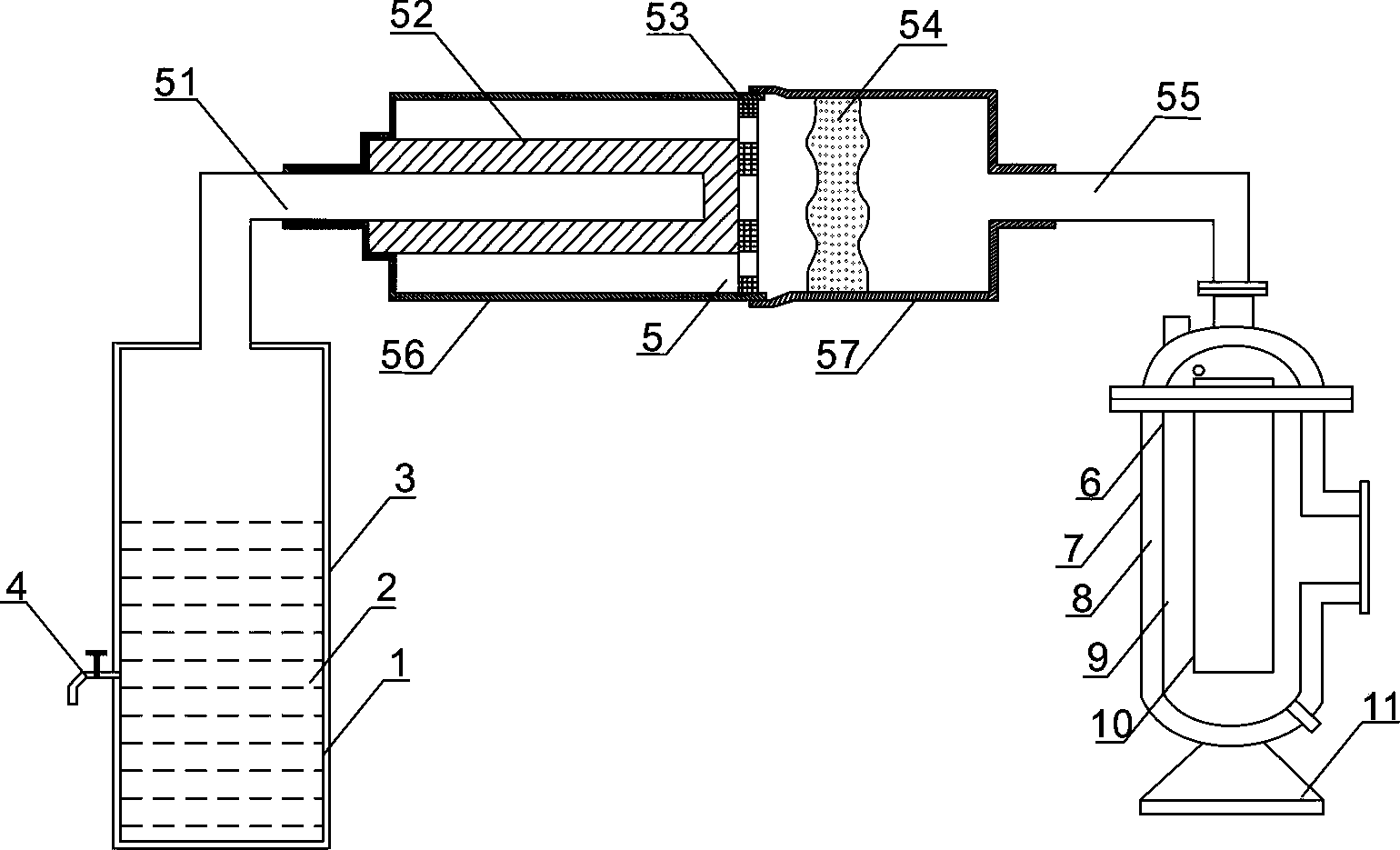

1.一种环保型的污水回收装置，其特征在于：包括过滤器(5)以及连接于过滤器两端的收集箱(9)和储水器(2);所述收集箱(9)的壳体由内壳(6)和外壳(7)构成，所述内壳(6)和外壳(7)之间填充有保温隔音材料(8)，所述收集箱(9)的出水管上设有水泵(10)，所述收集箱(9)通过连接管(55)与过滤器(5)的进水口连接;所述过滤器(5)包括前壳(57)和后壳(56)，所述前壳(57)内设有吸附层(54)，所述后壳(56)的内部设置有有机滤芯(52)，所述前壳(57)和后壳(56)之间设有隔板(53);所述储水器(2)连接于过滤器(5)的出水口(51)，所述储水器(2)壳体的内表面(1)和外表面(3)之间设有保温层。
2.如权利要求1所述的污水回收装置，其特征在于：所述储水器(2)的侧壁上设有出水管(4)。
3.如权利要求1所述的污水回收装置，其特征在于：所述有机滤芯(52)轴向横截面呈U形，且有机滤芯为PP棉滤芯。
4.如权利要求1所述的污水回收装置，其特征在于：所述隔板(53)上设有若干通孔。
5.如权利要求1所述的污水回收装置，其特征在于：所述吸附层(54)为活性炭。
6.如权利要求1所述的污水回收装置，其特征在于：所述保温隔音材料(8)为珍珠岩或机油。
7.如权利要求1所述的污水回收装置，其特征在于：所述前壳(57)上设置有进水口，后壳(56)末端设置有出水口，而前壳和后壳连接。
8.如权利要求1所述的污水回收装置，其特征在于：所述收集箱(9)的底部设有底座(11)。
说明书
一种环保型的污水回收装置
技术领域
本实用新型涉及环保装置，具体涉及到一种环保型的污水回收装置。
背景技术
中国是一个缺水国家,污水处理及回用是开发利用水资源的有效措施。污水回用是将城市污水、工业污水通过膜生物反应器等设备处理之后,将其用于绿化、冲洗、补充观赏水体等非饮用目的,而将清洁水用于饮用等高水质要求的用途。城市污水、工业污水就近可得,可免去长距离输水，而实现就近处理实现水资源的充分利用，同时污水经过就近处理，也可防止污水在长距离输送过程中造成污水渗漏，导致污染地下水源。污水回用已经在世界上许多缺水的地区广泛采用,被认为21世纪污水处理最实用技术。
比如厕所用水箱实现定时定量供水，防止水的浪费。以及其它在用水装置上所使用的污水处理装置等。这些都是一种有效地节水方法。就家庭生活污水而言，其重复利用无疑是节约用水的一条重要而现实的途径。但现有家庭所用的污水二次利用装置，比较复杂，成本较高，一般家庭并不合适。也有的污水二次利用装置，开始时使用效果还可以，一段时间后，使用效果变差，不能进行方便的清污处理，也不适合家庭使用。
实用新型内容
本实用新型的目的是提供一种环保型的污水回收装置，通过对污水进行过滤再利用，达到环保和节约用水的目的。
为达上述目的，本实用新型所采用的技术方案是：提供一种环保型的污水回收装置，包括过滤器以及连接于过滤器两端的收集箱和储水器;收集箱的壳体由内壳和外壳构成，内壳和外壳之间填充有保温隔音材料，收集箱内设有水泵，收集箱通过连接管与过滤器的进水口连接;过滤器包括前壳和后壳，前壳内设有吸附层，后壳的内部设置有有机滤芯，前壳和后壳之间设有隔板;储水器连接于过滤器的出水口，储水器壳体的内表面和外表面之间设有保温层。
优化的，储水器的侧壁上设有出水管;有机滤芯轴向横截面呈U形，且有机滤芯为棉滤芯。
优化的，隔板上设有若干通孔;吸附层为活性炭;保温隔音材料为珍珠岩或机油。
优化的，前壳上设置有进水口，后壳末端设置有出水口，而前壳和后壳连接;收集箱的底部设有底座。
综上所述，本实用新型具有以下优点：
1、本实用新型采用简单的结构和方式来实现污水过滤的功能，过滤器各部件可被轻易拆解，方便清洗过滤内芯，更重要是，通过对污水的再利用，达到环保和节约用水的目的。
2、本实用新型利用收集箱的壳体带有填充的保温隔音材料，减小了水泵运行时产生的噪音，具有环保节能的作用，并且克服了收集箱外表面产生水珠的弊端。
3、储水器壳体的内表面和外表面之间设有保温层，可在严冬的自然环境下，使储水箱壳体内的水温保持在零摄氏度以上的供水状态，特别适合严寒地区使用。
