申请日2017.11.03
公开(公告)日2018.01.23
IPC分类号C02F3/30
摘要
一种一体式厌氧及缺好氧变换组合废水处理装置，包括池体，池体内分为相互隔开的厌氧区、好氧区和缺氧区;各区内分别设置有厌氧进水管、好氧进水管和缺氧进水管，各进水管上均设置有厌氧进水阀;各区上部设置有过滤层，过滤层的上方设置有溢流堰，溢流堰的外侧设置有排水管，厌氧区排水管与缺氧进水管连通，厌氧区溢流堰与好氧区之间连接有厌好氧连通管，缺氧区排水管与厌氧进水管连通，缺氧区溢流堰与好氧区之间连接有缺好氧连通管。该装置在一个池体内设置厌氧区、好氧区和缺氧区，通过各区的组合及联合应用，可实现单独的厌氧、好氧和缺氧反应以及多种反应形式的组合，以适应不同水质的需要，出水水质稳定。

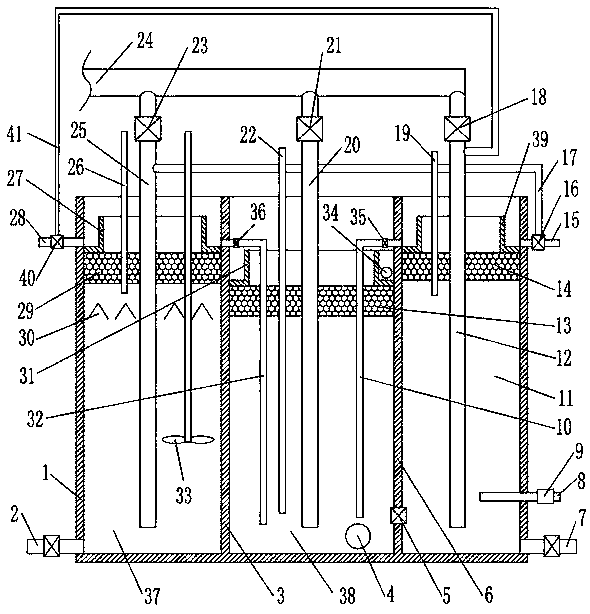

摘要附图
权利要求书
1.一种一体式厌氧及缺好氧变换组合废水处理装置，包括池体，其特征是：池体内分为相互隔开的厌氧区、好氧区和缺氧区;好氧区与缺氧区之间设置有过水阀，厌氧区、好氧区和缺氧区内分别设置有厌氧进水管、好氧进水管和缺氧进水管，各进水管上均设置有厌氧进水阀;厌氧区的上部设置有气固液分离区，气固液分离区的上方设置有厌氧过滤层，厌氧过滤层的上方设置有厌氧溢流堰，厌氧溢流堰的外侧设置有厌氧排水管，厌氧排水管上设置有厌缺氧换向阀，厌缺氧换向阀与缺氧进水管之间连接有厌缺氧连通管，厌氧溢流堰与好氧区之间连接有厌好氧连通管，厌好氧连通管上设置有厌好氧连通阀;好氧区的上部设置有好氧过滤层，好氧过滤层的上方设置有好氧溢流堰，好氧溢流堰的外侧设置有好氧排水管，好氧排水管上设置有排水阀，好氧区内设置有曝气装置;缺氧区内设置有缺氧进气管，缺氧区的上部设置有缺氧过滤层，缺氧过滤层上方设置有缺氧溢流堰，缺氧溢流堰的外侧设置有缺氧排水管，缺氧排水管上设置有缺厌氧换向阀，缺厌氧换向阀与厌氧进水管之间连接有缺厌氧连通管，缺氧溢流堰与好氧区之间连接有缺好氧连通管，缺好氧连通管上设置有缺好氧连通阀。
2.根据权利要求1所述的一体式厌氧及缺好氧变换组合废水处理装置，其特征是：所述厌氧进水管、好氧进水管和缺氧进水管的底端均设置布水器。
3.根据权利要求1所述的一体式厌氧及缺好氧变换组合废水处理装置，其特征是：所述厌氧区、好氧区和缺氧区的底部均设置有排污管，排污管上连接有排污阀。
4.根据权利要求1所述的一体式厌氧及缺好氧变换组合废水处理装置，其特征是：所述缺氧进气管上连接有流量阀。
说明书
一体式厌氧及缺好氧变换组合废水处理装置
技术领域
本发明涉及一种用于对废水进行厌氧或缺好氧处理的装置，属于废水处理技术领域。
背景技术
现有技术中，对废水的处理一般采用厌氧、缺氧及好氧反应。厌氧是指处于一种非氧化态，厌氧反应用于释磷菌，可改变污水的可生化性。缺氧是指缺少氧气的氧化状态，缺氧反应用于硝酸盐和亚硝酸盐反硝化脱氮。好氧是指氧气充足，可供好氧微生物利用，好氧反应用于硝化和好氧活性污泥去除BOD。通常采用厌氧、缺氧及好氧联合反应，达到净化废水的目的。
对污水的厌氧、缺氧及好氧反应可以进行以下各种组合：
1.传统的厌氧、缺氧及好氧工艺(A2/O工艺)，是以厌氧、缺氧及好氧的次序进行。A2/O工艺处理废水的过程中，需要水中含有较多的有机物以保证碳源，在有机物含量较少的情况下，该工艺会使反硝化脱氮不理想，而回流污泥带入厌氧区的硝氮使聚磷菌释磷不充分，继而影响好氧区中的聚磷菌吸磷，造成出水水质不稳定，很难达到良好的同步脱氮除磷效果。
2.厌氧与好氧结合工艺(A/O工艺)，主要功能是生物除磷。厌氧阶段，聚磷菌释放磷;好氧阶段，摄取磷，排放剩余污泥时，将磷一同排除。
3.缺氧与好氧结合工艺，主要功能是生物脱氮。缺氧阶段，硝酸盐、亚硝酸盐、硝酸氮及亚硝酸氮转换成氮气。如果污水中氨氮很高，再将好氧阶段的污水回流到缺氧池。
现有的污水处理设备中，存在单独的厌氧反应器、好氧反应器、厌氧与好氧复合反应器以及缺好氧反应器。而厌氧、缺氧及好氧工艺(A2/O工艺)则多采用反应池的结构，占地面积大，处理效率低。
但是，目前没有能够对废水进行多种组合处理的设备，使其可以按照所需的工艺实现厌氧处理、缺氧处理及好氧处理的任意组合，以提高处理效率和效果。
发明内容
本发明针对现有废水处理技术存在的不足，提供一种可实现多种处理方式组合、处理效率高、出水水质好的一体式厌氧及缺好氧变换组合废水处理装置。
本发明的一体式厌氧及缺好氧变换组合废水处理装置，采用下述技术方案：
该装置，包括池体，池体内分为相互隔开的厌氧区、好氧区和缺氧区;好氧区与缺氧区之间设置有过水阀，厌氧区、好氧区和缺氧区内分别设置有厌氧进水管、好氧进水管和缺氧进水管，各进水管上均设置有厌氧进水阀;厌氧区的上部设置有气固液分离区，气固液分离区的上方设置有厌氧过滤层，厌氧过滤层的上方设置有厌氧溢流堰，厌氧溢流堰的外侧设置有厌氧排水管，厌氧排水管上设置有厌缺氧换向阀，厌缺氧换向阀与缺氧进水管之间连接有厌缺氧连通管，厌氧溢流堰与好氧区之间连接有厌好氧连通管，厌好氧连通管上设置有厌好氧连通阀;好氧区的上部设置有好氧过滤层，好氧过滤层的上方设置有好氧溢流堰，好氧溢流堰的外侧设置有好氧排水管，好氧排水管上设置有排水阀，好氧区内设置有曝气装置;缺氧区内设置有缺氧进气管，缺氧区的上部设置有缺氧过滤层，缺氧过滤层上方设置有缺氧溢流堰，缺氧溢流堰的外侧设置有缺氧排水管，缺氧排水管上设置有缺厌氧换向阀，缺厌氧换向阀与厌氧进水管之间连接有缺厌氧连通管，缺氧溢流堰与好氧区之间连接有缺好氧连通管，缺好氧连通管上设置有缺好氧连通阀。
所述厌氧进水管、好氧进水管和缺氧进水管的底端均设置布水器。
所述厌氧区、好氧区和缺氧区的底部均设置有排污管，排污管上连接有排污阀。
所述缺氧进气管上连接有流量阀，以控制曝气量，使缺氧区处于缺氧状态。
上述废水处理装置运行时，可单独在厌氧区、好氧区和缺氧区进行相应的反应，也可是进行厌氧与好氧、缺氧与好氧、好氧与缺氧、厌氧、缺氧与好氧以及缺氧、厌氧与好氧等多种形式的组合，以适应不同水质的需要。
本发明适应性强，在一个池体内设置厌氧区、好氧区和缺氧区，通过各区的组合及联合应用，可实现单独的厌氧、好氧和缺氧反应，以及两种反应形式或三种反应形式的组合，以适应不同水质的需要，提高了处理效率，出水水质得到很大改善且稳定。
