申请日2015.11.11
公开(公告)日2016.02.17
IPC分类号C02F11/12
摘要

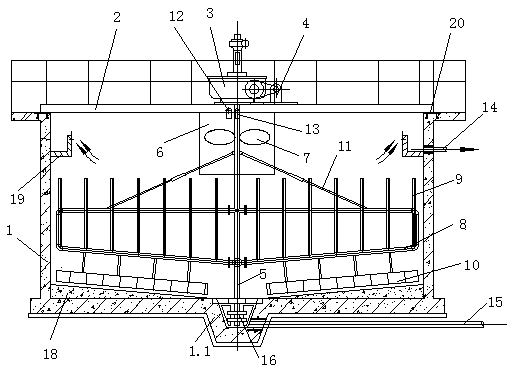

一种污泥浓缩机安装结构，包括圆形池体，安装于圆形池体内的污泥浓缩机，圆形池体顶端设置有工作桥，工作桥中心安装有立式蜗轮减速机，减速机通过皮带轮连接电机，减速机传动轴连接搅拌轴，搅拌轴上端套设于导流筒内，位于导流筒内的搅拌轴上设置有搅拌叶片，搅拌轴中段围绕搅拌轴圆心设置有与搅拌轴连通的4根U型刮壁管道，U型刮壁管道的底部管道上端间隔排布有竖直向上的栅条，底部管道的下端连接有刮泥板，U型刮壁管道的上部管道上设置有拉杆与搅拌轴拉紧固定，所述导流筒上切向连接有澄清池排泥管以及油水分离器排泥管，圆形池体近顶端开设有上清液出水管，圆形池体底端开设有排泥管。结构合理，排泥效率高，导流筒内设置搅拌叶片，大大降低泥块的干结率，提高浓缩效率。
权利要求书
1.一种污泥浓缩机安装结构，包括圆形池体，安装于圆形池体内的污泥浓缩机，圆形池体顶端设置有工作桥，工作桥中心安装有立式蜗轮减速机，减速机通过皮带轮连接电机，减速机传动轴连接搅拌轴，其特征在于搅拌轴上端套设于导流筒内，位于导流筒内的搅拌轴上设置有搅拌叶片，搅拌轴中段围绕搅拌轴圆心设置有与搅拌轴连通的4根U型刮壁管道，U型刮壁管道的底部管道上端间隔排布有竖直向上的栅条，底部管道的下端连接有刮泥板，U型刮壁管道的上部管道上设置有拉杆与搅拌轴拉紧固定，所述导流筒上切向连接有澄清池排泥管以及油水分离器排泥管，圆形池体近顶端开设有上清液出水管，圆形池体底端开设有排泥管。
2.根据权利要求1所述的一种污泥浓缩机安装结构，其特征在于圆形池体底部设置有圆锥型凹槽，圆锥型凹槽内设置有轴承，搅拌轴末端插设于轴承内，排泥管与圆锥型凹槽连通。
3.根据权利要求1所述的一种污泥浓缩机安装结构，其特征在于排泥管连通预埋压力管。
4.根据权利要求1所述的一种污泥浓缩机安装结构，其特征在于圆形池体设置有倾斜度为5度的斜坡。
5.根据权利要求1所述的一种污泥浓缩机安装结构，其特征在于圆形池体正对上清液出水管处设置有出水堰板。
6.根据权利要求1所述的一种污泥浓缩机安装结构，其特征在于圆形池体与工作桥的连接处设置有预埋钢板。
说明书
一种污泥浓缩机安装结构
技术领域
本发明涉及污水处理领域，尤其涉及污泥浓缩机。
背景技术
切割型污泥浓缩机，是一种中心传动式连续或间歇式工作的浓缩和澄清设备。它主要是针对污泥浓度在1%，或浓度低于1%的污泥，提高其含固率，也就是污泥浓度，经切割型污泥浓缩机浓缩后流出浓度在3%以上，便于后续的机械脱水，提高机械脱水的工作效率。
然而，在污泥浓缩机浓缩污泥的过程中会有部分污泥上浮，在日光照射和高温条件下容易结块，在浓缩池的液面形成较厚污泥固块层。现有技术的切割型污泥浓缩机，当污泥固块结成大块并下沉过程时，栅条不能充分的通过搅拌来打碎污泥固块，致使大块的污泥块沉入沉积带，继而带入排泥管道，容易堵塞管道，严重降低了浓缩机的工作质量和工作效率，同时在下一道处理工序的脱泥时也会影响脱泥效果。
发明内容
本发明针对现有技术的不足，提供了以下技术方案：一种污泥浓缩机安装结构，包括圆形池体，安装于圆形池体内的污泥浓缩机，圆形池体顶端设置有工作桥，工作桥中心安装有立式蜗轮减速机，减速机通过皮带轮连接电机，减速机传动轴连接搅拌轴，其特征在于搅拌轴上端套设于导流筒内，位于导流筒内的搅拌轴上设置有搅拌叶片，搅拌轴中段围绕搅拌轴圆心设置有与搅拌轴连通的4根U型刮壁管道，U型刮壁管道的底部管道上端间隔排布有竖直向上的栅条，底部管道的下端连接有刮泥板，U型刮壁管道的上部管道上设置有拉杆与搅拌轴拉紧固定，所述导流筒上切向连接有澄清池排泥管以及油水分离器排泥管，圆形池体近顶端开设有上清液出水管，圆形池体底端开设有排泥管。
作为优选，圆形池体底部设置有圆锥型凹槽，圆锥型凹槽内设置有轴承，搅拌轴末端插设于轴承内，排泥管与圆锥型凹槽连通。
作为优选，排泥管连通预埋压力管。
作为优选，圆形池体设置有倾斜度为5度的斜坡。
作为优选，圆形池体正对上清液出水管处设置有出水堰板。
作为优选，圆形池体与工作桥的连接处设置有预埋钢板。
本发明有益效果：本发明结构合理，排泥效率高，导流筒内设置搅拌叶片，大大降低泥块的干结率，提高浓缩效率。
