申请日2017.11.03
公开(公告)日2018.02.02
IPC分类号C02F9/14; C02F11/04; A01K1/01; C05F3/06; C02F103/20
摘要
本发明公开了一种利用猪粪污水及猪粪制备有机肥的生产线;属于猪粪有机肥制备设备技术领域;其技术要点包括基座在基座上设有储粪池，储粪池与外部猪舍的排污管连接;在储粪池其中一侧下方设有过滤粪污水的污水过滤设备，污水过滤设备的进水口通过管路与储粪池中下部连接导通;在基座侧边的地基上设有干料桶，在干料桶出料口下方设有倾斜放置的输送槽，在输送槽内设有相互连接的螺旋搅拌机构和螺旋输送机构，在螺旋输送机构出料端对应的输送槽端部连接有打包机;本发明旨在提供一种结构紧凑、使用方便且效果良好的利用猪粪污水及猪粪制备有机肥的生产线;用于猪粪污水处理及猪粪有机肥制备。

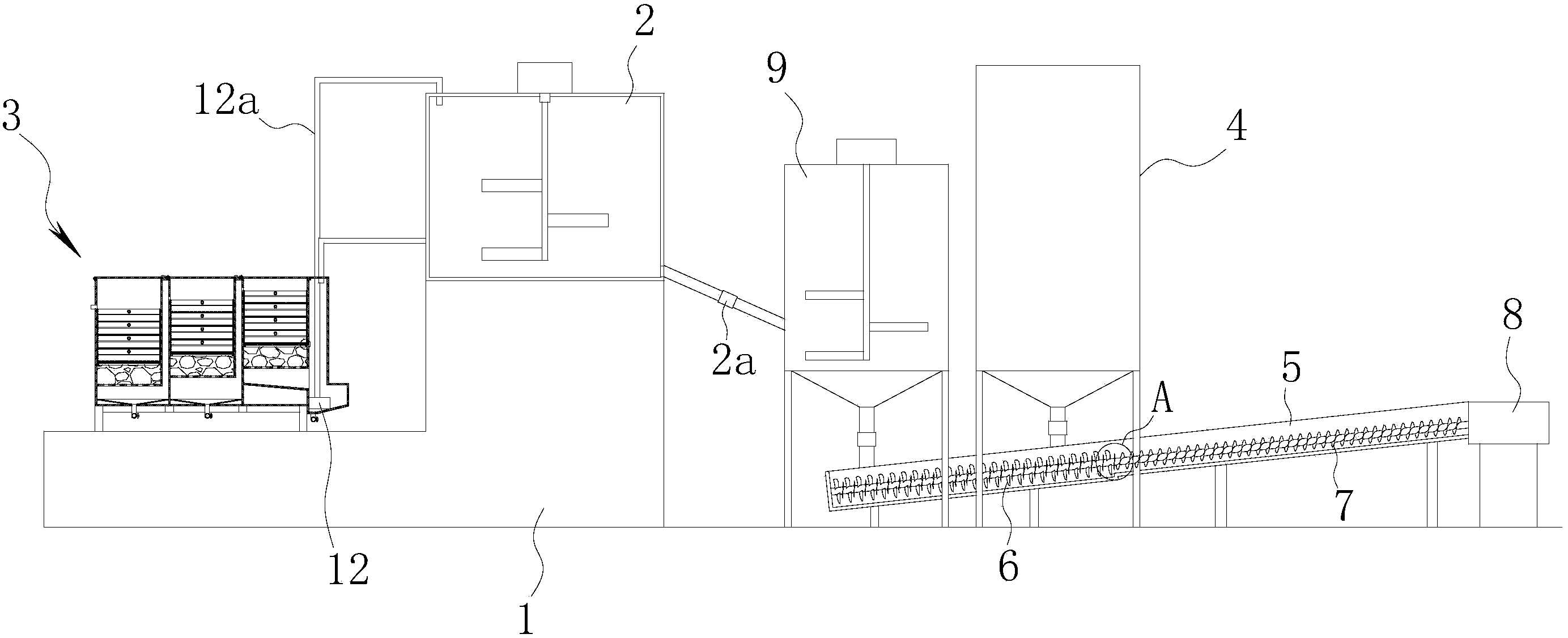

摘要附图
权利要求书
1.一种利用猪粪污水及猪粪制备有机肥的生产线，包括基座(1)，其特征在于，所述基座(1)上设有储粪池(2)，储粪池(2)上设有分层搅拌器，储粪池(2)与外部猪舍的排污管连接;在储粪池(2)其中一侧下方设有过滤粪污水的污水过滤设备(3)，污水过滤设备(3)的进水口通过管路与储粪池(2)中下部连接导通，储粪池(2)内搅拌分层后的粪污水通过管路流入污水过滤设备(3)内;在基座(1)侧边的地基上设有干料桶(4)，在干料桶(4)出料口下方设有倾斜放置的输送槽(5)，在输送槽(5)内设有相互连接的螺旋搅拌机构(6)和螺旋输送机构(7)，螺旋搅拌机构(6)位于干料桶(4)下方且储粪池(2)的底部通过排粪管(2a)连接至螺旋搅拌机构(6)的进料端，在螺旋输送机构(7)出料端对应的输送槽(5)端部连接有打包机(8)。
2.根据权利要求1所述的一种利用猪粪污水及猪粪制备有机肥的生产线，其特征在于，所述排粪管(2a)连接有辅料搅拌桶(9)，在辅料搅拌桶(9)顶部设有辅料添加口;所述辅料搅拌桶(9)底部的出料口与螺旋搅拌机构(6)进料端相对。
3.根据权利要求1所述的一种利用猪粪污水及猪粪制备有机肥的生产线，其特征在于，所述储粪池(2)的横截面为正八边形结构，在储粪池(2)内沿周向间隔均布有若干搅拌导向条(2b);各搅拌导向条(2b)沿储粪池(2)竖直方向设置，所述搅拌导向条(2b)为菱形结构且分别位于储粪池(2)的边角上。
4.根据权利要求1所述的一种利用猪粪污水及猪粪制备有机肥的生产线，其特征在于，所述螺旋搅拌机构(6)由第一转轴(6a)和沿第一转轴(6a)长度方向间隔分布的若干呈螺旋状分布的搅拌叶片(6b)组成;所述螺旋输送机构(7)由第二转轴(7a)和沿第二转轴(7a)轴向设置的螺旋叶片(7b)组成;所述第一转轴(6a)和第二转轴(7a)为一体成型的整体结构，所述第二转轴(7a)自由端依序连接有减速器和搅拌电机。
5.根据权利要求1所述的一种利用猪粪污水及猪粪制备有机肥的生产线，其特征在于，所述污水过滤设备(3)包括外壳(3a)，在外壳(3a)内通过两块隔板(3b)分隔成一级过滤单元、二级过滤单元和三级过滤单元，在一、二、三级过滤单元内均设有过滤池(3c)，位于一、二、三级过滤单元内的过滤池(3c)上端面依序逐渐降低，在两块隔板(3b)上分别设有导通一级过滤单元和二级过滤单元以及二级过滤单元和三级过滤单元的溢流孔(3d)，在过滤池(3c)底部均设有进水排污室(3e)，在一级过滤单元其中一侧设有与进水排污室(3e)相导通的进水通道(3f);储粪池(2)中下部通过管路与进水通道(3f)连接导通;
在二、三级过滤单元内均设有导通溢流孔(3d)和对应进水排污室(3e)的缓冲通道(3g)，在三级过滤单元内的过滤池(3c)上侧设有出水口(3h);
所述过滤池(3c)底部分布有若干进水孔(3i)，在过滤池(3c)内底部设有木炭层(10)，在木炭层(10)上方依序层叠设置有若干个滤料格(11)，在滤料格(11)内填充有滤料。
6.根据权利要求5所述的一种利用猪粪污水及猪粪制备有机肥的生产线，其特征在于，所述进水通道(3f)底部设有储污室(3j)，储污室(3j)的上端与进水排污室(3e)下端相导通，进水排污室(3e)底面为倾斜朝向储污室(3j)的斜面结构;在储污室(3j)底部设有带阀门的第一排污管(3k);在储污室(3j)内设有吸污泵(12)，吸污泵(12)的出料端通过吸污管(12a)与储粪池(2)上部导通连接;
二、三级过滤单元内的进水排污室(3e)底部设有导污斗(3l)，在导污斗(3l)底部设有带阀门的第二排污管(3m)。
7.根据权利要求5所述的一种利用猪粪污水及猪粪制备有机肥的生产线，其特征在于，所述木炭层(10)的厚度与所有滤料格(11)厚度总和的比值为1：1-3;所述木炭层(10)由若干网袋装的木炭铺设堆叠而成;位于一、二级过滤单元滤料格(11)内的滤料为沙粒，位于一级过滤单元内的沙粒筛分粒度为10-30目，位于二级过滤单元内的沙粒筛分粒度为30-50目;位于三级过滤单元滤料格(11)内的滤料为石英石，石英沙的筛分粒度为50-100目。
8.根据权利要求5所述的一种利用猪粪污水及猪粪制备有机肥的生产线，其特征在于，所述木炭层(10)上侧的过滤池(3c)内设有定位环(3n)，在定位环(3n)上活动设置有分流板(13)，在分流板(13)上分布有若干分流孔，在分流板(13)上端面分布有若干圆弧形的凸起(13a)，分流板(13)与滤料格(11)之间通过凸起(13a)形成匀流层(14)。
9.根据权利要求5所述的一种利用猪粪污水及猪粪制备有机肥的生产线，其特征在于，所述滤料格(11)由框体(11a)、设置在框体(11a)底部的支承架(11b)、由下至上依序设置在支承架(11b)上的隔沙网(11c)和支撑网板(11d)、设置在框体(11a)内呈十字形的连接杆(11e)及设置在连接杆(11e)中部的吊耳(11f)组成;吊耳(11f)上端低于框体(11a)上端。
10.根据权利要求5所述的一种利用猪粪污水及猪粪制备有机肥的生产线，其特征在于，所述外壳(3a)由单边敞口的壳体(3o)、设置在壳体(3o)上端且与各级过滤单元一一对应的密封盖(3p)、设置在壳体(3o)底部的加强架(3q)及与加强架(3q)连接的支腿(3r)组成。
说明书
利用猪粪污水及猪粪制备有机肥的生产线
技术领域
本发明涉及一种有机肥生产线，更具体地说，尤其涉及一种利用猪粪污水及猪粪制备有机肥的生产线。
背景技术
生猪养殖，清洗用水与猪粪一同汇入储粪池，如果不及时清理，会产生难闻的气味污染空气。同时，含水率高的猪粪难于利用，一般养殖户将猪粪发酵后直接用作有机肥施用，但由于含水率高，不易保存，都采用直接使用的方式，施于果树、蔬菜。当猪粪过量时，则只能直接排出至河里，造成严重的环境污染问题。如何实现粪污水利用，将猪粪资源化，关键是猪粪污水的处理问题。
发明内容
本发明的目的在于针对上述现有技术的不足，提供一种结构紧凑、使用方便且效果良好的利用猪粪污水及猪粪制备有机肥的生产线。
本发明的技术方案是这样实现的：一种利用猪粪污水及猪粪制备有机肥的生产线，包括基座，其中所述基座上设有储粪池，储粪池上设有分层搅拌器，储粪池与外部猪舍的排污管连接;在储粪池其中一侧下方设有过滤粪污水的污水过滤设备，污水过滤设备的进水口通过管路与储粪池中下部连接导通，储粪池内搅拌分层后的粪污水通过管路流入污水过滤设备内;在基座侧边的地基上设有干料桶，在干料桶出料口下方设有倾斜放置的输送槽，在输送槽内设有相互连接的螺旋搅拌机构和螺旋输送机构，螺旋搅拌机构位于干料桶下方且储粪池的底部通过排粪管连接至螺旋搅拌机构的进料端，在螺旋输送机构出料端对应的输送槽端部连接有打包机。
上述的一种利用猪粪污水及猪粪制备有机肥的生产线中，所述排粪管连接有辅料搅拌桶，在辅料搅拌桶顶部设有辅料添加口;所述辅料搅拌桶底部的出料口与螺旋搅拌机构进料端相对。
上述的一种利用猪粪污水及猪粪制备有机肥的生产线中，所述储粪池的横截面为正八边形结构，在储粪池内沿周向间隔均布有若干搅拌导向条;各搅拌导向条沿储粪池竖直方向设置，所述搅拌导向条为菱形结构且分别位于储粪池的边角上。
上述的一种利用猪粪污水及猪粪制备有机肥的生产线中，所述污水过滤设备包括外壳，所述外壳内通过两块隔板分隔成一级过滤单元、二级过滤单元和三级过滤单元，在一、二、三级过滤单元内均设有过滤池，位于一、二、三级过滤单元内的过滤池上端面依序逐渐降低，在两块隔板上分别设有导通一级过滤单元和二级过滤单元以及二级过滤单元和三级过滤单元的溢流孔，在过滤池底部均设有进水排污室，在一级过滤单元其中一侧设有与进水排污室相导通的进水通道;储粪池中下部通过管路与进水通道连接导通;
在二、三级过滤单元内均设有导通溢流孔和对应进水排污室的缓冲通道，在三级过滤单元内的过滤池上侧设有出水口;
所述过滤池底部分布有若干进水孔，在过滤池内底部设有木炭层，在木炭层上方依序层叠设置有若干个滤料格，在滤料格内填充有滤料。
上述的一种利用猪粪污水及猪粪制备有机肥的生产线中，所述进水通道底部设有储污室，储污室的上端与进水排污室下端相导通，进水排污室底面为倾斜朝向储污室的斜面结构;在储污室底部设有带阀门的第一排污管;在储污室内设有吸污泵，吸污泵的出料端通过吸污管与储粪池上部导通连接。
上述的一种利用猪粪污水及猪粪制备有机肥的生产线中，所述木炭层的厚度与所有滤料格厚度总和的比值为1：1-3;位于一、二级过滤单元滤料格内的滤料为沙粒，位于一级过滤单元内的沙粒筛分粒度为10-30目，位于二级过滤单元内的沙粒筛分粒度为30-50目;位于三级过滤单元滤料格内的滤料为石英石，石英沙的筛分粒度为50-100目;所述木炭层由若干网袋装的木炭铺设堆叠而成。
上述的一种利用猪粪污水及猪粪制备有机肥的生产线中，二、三级过滤单元内的进水排污室底部设有导污斗，在导污斗底部设有带阀门的第二排污管。
上述的一种利用猪粪污水及猪粪制备有机肥的生产线中，所述木炭层上侧的过滤池内设有定位环，在定位环上活动设置有分流板，在分流板上分布有若干分流孔，在分流板上端面分布有若干圆弧形的凸起，分流板与滤料格之间通过凸起形成匀流层。
上述的一种利用猪粪污水及猪粪制备有机肥的生产线中，所述滤料格由框体、设置在框体底部的支承架、由下至上依序设置在支承架上的隔沙网和支撑网板、设置在框体内呈十字形的连接杆及设置在连接杆中部的吊耳组成;吊耳上端低于框体上端。
上述的一种利用猪粪污水及猪粪制备有机肥的生产线中，所述外壳由单边敞口的壳体、设置在壳体上端且与各级过滤单元一一对应的密封盖、设置在壳体底部的加强架及与加强架连接的支腿组成。
本发明采用上述结构后，通过三级过滤单元内合理粒度的沙粒配合木炭层，逐级过滤猪粪并吸收异味，使过滤后的水质达到中水的标准，可循环用于猪舍的清洗，使得水资源得到循环有效利用。采用袋装木炭，方便更换清除。采用滤料格装滤料，同样可以起到方便清洗更换的目的。进一步地，通过设置储污室和导污斗，可以使进水排污室内过滤出来的猪粪快速、完全地排出。
