申请日2015.10.28
公开(公告)日2016.05.11
IPC分类号C02F1/24; C02F103/36
摘要
一种改进的污水处理浮选系统，包括溶气罐和浮选池，所述的溶气罐设有进水口，该进水口接入一风线;所述的浮选池上设有一定压释放器，所述定压释放器接一直管，该直管伸入污水池用于释放。本实用新型便于调节维护，同时降低了能耗，大大节约了处理成本，提高了处理效果。

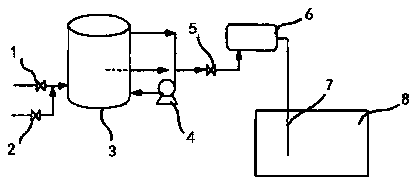

摘要附图
权利要求书
1.一种改进的污水处理浮选系统，包括溶气罐和浮选池，其特征在于，所述的溶气罐设有进水口，该进水口接入一风线;所述的浮选池上设有一定压释放器，所述定压释放器接一直管，该直管伸入污水池用于释放。
2.如权利要求1所述的一种改进的污水处理浮选系统，其特征在于，所述的风线采用工业压缩风。
3.如权利要求2所述的一种改进的污水处理浮选系统，其特征在于，所述溶气罐还外接一减压阀。
4.如权利要求3所述的一种改进的污水处理浮选系统，其特征在于，所述溶气罐和减压阀之间还设有内循环泵。
5.如权利要求4所述的一种改进的污水处理浮选系统，其特征在于，所述的内循环泵进出口用盲板盲死。
说明书
一种改进的污水处理浮选系统
技术领域
本实用新型涉及污水处理技术，尤其涉及一种改进的污水处理浮选系统。
背景技术
在石蜡精细化工业的污水处理过程中的浮选系统，多有采用处理水部分回流加压溶气浮选的方式，通过内循环泵加压，水射器吸气，将吸入的空气溶于水中达到饱和状态，然后再将污水减至常压，使压力下溶于水中的空气，以电气泡的形式释放出来。这种方式因需要四台内循环泵加压，能耗及维护费用较高。
实用新型内容
本实用新型的目的在于提供一种改进的污水处理浮选系统。
本实用新型的技术方案：一种改进的污水处理浮选系统，包括溶气罐和浮选池，所述的溶气罐设有进水口，该进水口接入一风线;所述的浮选池上设有一定压释放器，所述定压释放器接一直管，该直管伸入污水池用于释放。
本实用新型所述的一种改进的污水处理浮选系统中，所述的风线采用工业压缩风。
本实用新型所述的一种改进的污水处理浮选系统中，所述溶气罐还外接一减压阀。
本实用新型所述的一种改进的污水处理浮选系统中，所述溶气罐和减压阀之间还设有内循环泵。
本实用新型所述的一种改进的污水处理浮选系统中，所述的内循环泵进出口用盲板盲死。
本实用新型的有益效果在于，便于调节维护，同时降低了能耗，大大节约了处理成本，提高了处理效果。
