申请日2015.10.27
公开(公告)日2015.12.23
IPC分类号C02F101/16; C02F3/30
摘要
本发明提供一种生物法出去氨氮用多级污泥装置，包括污泥罐，所述污泥罐内具有多层平行设置的支撑板，所述支撑板上具有多孔状的污泥层，每个所述支撑板的上方均具有一个喷淋器，相邻所述支撑板之间构成流质室。本发明的有益效果是多孔结构使生物药剂的附着力更强。

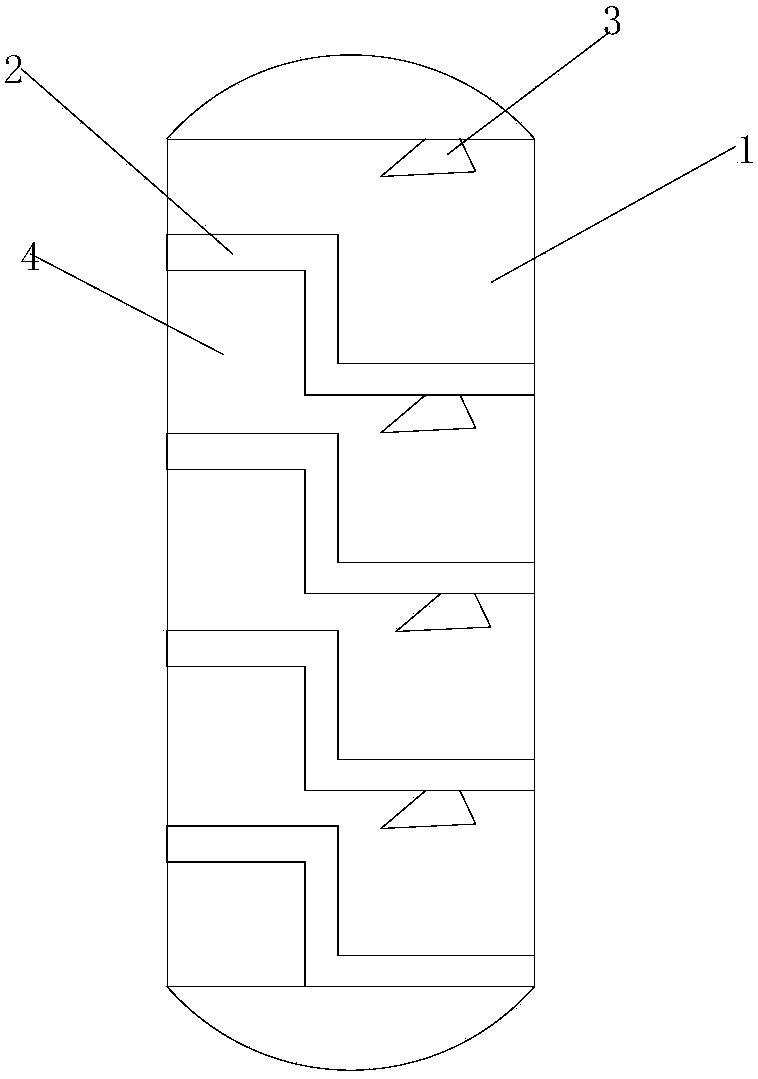

摘要附图
权利要求书
1.生物法出去氨氮用多级污泥装置，其特征在于：包括污泥罐，所述污泥罐内具有多层平行设置的支撑板，所述支撑板上具有多孔状的污泥层，每个所述支撑板的上方均具有一个喷淋器，相邻所述支撑板之间构成流质室。
2.根据权利要求1所述的生物法出去氨氮用多级污泥装置，其特征在于：所述支撑板为Z型支撑板，所述支撑板的两端分别固定于所述污泥罐的内侧壁上。
3.根据权利要求1或2所述的生物法出去氨氮用多级污泥装置，其特征在于：所述喷淋器固定于所述支撑板的下表面。
4.根据权利要求3所述的生物法出去氨氮用多级污泥装置，其特征在于：所述喷淋器上的喷头正对所述支撑板较低的板面。
说明书
生物法出去氨氮用多级污泥装置
技术领域
本发明涉及一种生物法出去氨氮用多级污泥装置。
背景技术
物法去除氨氮是在指废水中的氨氮在各种微生物的作用下，通过硝化和反硝化等一系列反应，最终形成氮气，从而达到去除氨氮的目的。生物法脱氮的工艺有很多种，但是机理基本相同。都需要经过硝化和反硝化两个阶段。
在现有的技术中多级污泥系统通常被称为传统的生物脱氮流程。此流程可以得到相当好的BOD5去除效果和脱氮效果，其缺点是流程长，构筑物多，基建费用高，需要外加碳源，运行费用高，出水中残留一定量甲醇。
发明内容
本发明要解决的问题是提供一种生物法出去氨氮用多级污泥装置，适合克服了现有技术中的不足。
为解决上述技术问题，本发明采用的技术方案是：生物法出去氨氮用多级污泥装置，包括污泥罐，所述污泥罐内具有多层平行设置的支撑板，所述支撑板上具有多孔状的污泥层，每个所述支撑板的上方均具有一个喷淋器，相邻所述支撑板之间构成流质室。
进一步，所述支撑板为Z型支撑板，所述支撑板的两端分别固定于所述污泥罐的内侧壁上。
进一步，所述喷淋器固定于所述支撑板的下表面。
进一步，所述喷淋器上的喷头正对所述支撑板较低的板面。
本发明具有的优点和积极效果是：由于采用上述技术方案，多孔结构使生物药剂的附着力更强。
