申请日2015.11.10
公开(公告)日2016.03.23
IPC分类号C02F3/02; C02F1/20
摘要
本实用新型提供了一种污水处理消泡装置，包括固定在污水池两端的固定架，所述固定架下端安装有挂条，所述挂条的下端固定在污水池底部，所述挂条竖直方向设置有微生物附着网，所述固定架上方安装有泡沫拦截网，所述泡沫拦截网的上方安装有喷淋固定架，喷淋头安装在所述喷淋固定架上。本污水处理消泡装置先利用泡沫拦截网破坏膨胀泡沫的表面张力，使得泡沫不能聚集变大，进而借助喷淋系统分散具有冲击力的水雾对微气泡进行彻底消泡，能在不使用消泡剂等化学品、不影响废水出水的COD值的情况下取得良好的消泡效果。
权利要求书

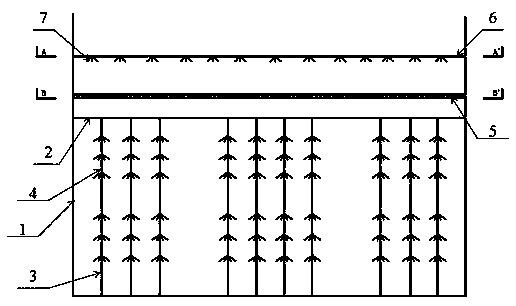

1.一种污水处理消泡装置，其特征在于：包括固定在污水池(1)两端的固定架(2)，所述固定架(2)下端安装有挂条(3)，所述挂条(3)的下端固定在污水池(1)底部，所述挂条(3)竖直方向设置有微生物附着网(4)，所述固定架(2)上方安装有泡沫拦截网(5)，所述泡沫拦截网(5)的上方安装有喷淋固定架(6)，喷淋头(7)安装在所述喷淋固定架(6)上。
2.如权利要求1所述的污水处理消泡装置，其特征在于：所述泡沫拦截网(5)为100目的单层聚酯网。
3.如权利要求1所述的污水处理消泡装置，其特征在于：所述喷淋头(7)距离泡沫拦截网(5)的距离为30-50cm。
说明书
一种污水处理消泡装置
技术领域
本实用新型属于污水处理设备领域，具体涉及一种污水处理消泡装置。
背景技术
废水处理工艺中经常选用好氧处理工艺，该工艺的一个重要特点就是在处理废水时由于微生物的呼吸作用与池内污泥产生胶体，与好氧池中搅动的空气接触后极易产生泡沫，而且在湿度大、气压低的环境中容易膨胀，尤其在运行初期以及极端气候环境下泡沫膨胀易被风吹刮至漫天飘荡，影响厂区的环境及工作的正常进行。
现有的消泡技术通常采用添加消泡剂的方法进行消泡，或者通过消泡装置喷淋消泡，但是单纯采用消泡装置的消泡效果有限，不能达到消泡要求，而添加消泡剂消泡会影响废水出水的COD值，给废水处理添加工作量。
实用新型内容
针对现有技术的不足，本实用新型提供了一种污水处理消泡装置，本污水处理消泡装置先利用泡沫拦截网破坏膨胀泡沫的表面张力，使得泡沫不能聚集变大，进而借助喷淋系统分散具有冲击力的水雾对微气泡进行彻底消泡，能在不使用消泡剂等化学品、不影响废水出水的COD值的情况下取得良好的消泡效果。
为实现上述技术方案，本实用新型提供了一种污水处理消泡装置，包括固定在污水池两端的固定架，所述固定架下端安装有挂条，所述挂条的下端固定在污水池底部，所述挂条竖直方向设置有微生物附着网，所述固定架上方安装有泡沫拦截网，所述泡沫拦截网的上方安装有喷淋固定架，喷淋头安装在所述喷淋固定架上。
在上述方案中，所述泡沫拦截网为100目的单层聚酯网，聚酯网本身的表面张力较小，不易为产生的泡沫附着，实验证明单层聚酯网的目数选择为20目时，对大个泡沫的破坏较强，使用此目数下的单层聚酯网对泡沫的消除效果较好。
在上述方案中，所述喷淋头距离泡沫拦截网的距离为30-50cm，实际操作中发现喷淋头距离泡沫拦截网的距离为30-50cm时，能快速、完全的消除泡沫。
本技术方案的消泡原理是从破坏气泡的表面张力从而打破气泡进行消泡，装置采用一种20目的单层聚酯网作为泡沫拦截网进行消泡，气泡产生并且向上膨胀升起时由于要穿过泡沫拦截网的微孔才能继续向上膨胀，气泡在向上膨胀穿过微孔时被挤压从而破坏掉气泡的表面张力，使气泡变小，同时借助喷淋系统具有冲击力的水雾对微气泡进行喷淋，进而进行彻底消泡。
与现有技术相比，本实用新型采用的技术方案具有下述有益效果：
1)本装置能在不使用消泡剂等化学品、不影响废水出水的COD值的情况下取得良好的消泡效果;
2)本装置结构简单、操作方便，使用和维护成本低。
