申请日2015.09.30
公开(公告)日2016.01.06
IPC分类号G01N35/00
摘要
本实用新型涉及水质检测领域，具体涉及一种污水COD在线监测装置。其技术方案是：包括进水管、导水管、自吸泵、过滤罐、蠕动泵、测试罐、COD传感器、PH传感器、温度传感器、传输线缆、控制器;进水管一端设有粗滤网，另一端与自吸泵相连;自吸泵、过滤罐、蠕动泵、测试罐通过导水管依次连接;测试罐靠近底部开有进水口;COD传感器、PH传感器和温度传感器一端插入测试罐下部，另一端通过各自的传输线缆与控制器连接;测试罐进水口设有单向止回阀;测试罐上部设有溢流管。本实用新型不使用任何化学药剂，既经济实用，又无任何污染;流程自动化，结果瞬时化;工艺合理，综合检测，数据可靠。

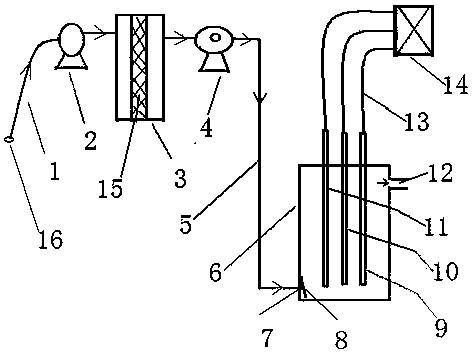

摘要附图
权利要求书
1.污水COD在线监测装置，包括进水管(1)、导水管(5)，其特征在于：还包括自吸泵(2)、过滤罐(3)、蠕动泵(4)、测试罐(6)、COD传感器(9)、PH传感器(10)、温度传感器(11)、传输线缆(13)、控制器(14);进水管(1)一端设有粗滤网(16)，另一端与自吸泵(2)相连;自吸泵(2)、过滤罐(3)、蠕动泵(4)、测试罐(6)通过导水管(5)依次连接;测试罐(6)靠近底部开有进水口(7);COD传感器(9)、PH传感器(10)和温度传感器(11)一端插入测试罐(6)下部，另一端通过各自的传输线缆(13)与控制器(14)连接。
2.根据权利要求1所述的污水COD在线监测装置，其特征在于：过滤罐(3)有一层或多层精滤网(15)。
3.根据权利要求1所述的污水COD在线监测装置，其特征在于：测试罐(6)进水口(7)设有单向止回阀(8)。
4.根据权利要求1-3任一所述的污水COD在线监测装置，其特征在于：测试罐(6)上部设有溢流管(12)。
说明书
污水COD在线监测装置
技术领域
本实用新型涉及水质检测领域，具体涉及一种污水COD在线监测装置。
背景技术
COD即化学耗氧量，是指在一定条件下，水中有机物与强氧化剂作用所消耗的氧化剂折合成氧的量，表示污水中有机物含量的多少。COD是目前最常用的水质污染和评价指标之一，广泛地应用于各种工业污水、生活污水的监测、研究和处理。国家规定水污染单位在最终排放口必须安装在线COD测定仪。传统上测定污水COD的方法主要是重铬酸钾消解法，其基本原理是利用重铬酸盐作为氧化剂对水中还原性的耗氧有机物质进行消解。但由于其具有强氧化性，可以和许多还原性物质反应，因此测定过程中不免产生干扰。同时还存在着以下缺点:测定时间长，使用的试剂价格较贵且有毒性，测定结果再现性较差。
实用新型内容
为克服上述现有技术的缺陷，本实用新型提供一种经济、环保、快速、准确的污水COD在线监测装置，其技术方案如下：
包括进水管、导水管、自吸泵、过滤罐、蠕动泵、测试罐、COD传感器、PH传感器、温度传感器、传输线缆、控制器;进水管一端设有粗滤网，另一端与自吸泵相连;自吸泵、过滤罐、蠕动泵、测试罐通过导水管依次连接;测试罐靠近底部开有进水口;COD传感器、PH传感器和温度传感器一端插入测试罐下部，另一端通过各自的传输线缆与控制器连接。
过滤罐有一层或多层精滤网。
测试罐进水口设有单向止回阀。
测试罐上部设有溢流管。
相对于现有技术，本实用新型具有显著优势：(1)不使用任何化学药剂，既经济实用，又无任何污染;(2)流程自动化，结果瞬时化;(3)工艺合理，综合检测，数据可靠。
