申请日2015.11.10
公开(公告)日2016.03.30
IPC分类号C02F9/06
摘要
本实用新型涉及一种EDI水处理设备，包括通过管路相连接的EDI膜堆装置、反渗透清洗装置、除盐液箱、除盐水泵。本实用新型通过在原有设备的基础上，通过管道的改造即完成了对EDI浓水室、极水室和产水室的清洗工作，减少了浓水室内的结垢和树脂的污垢，保证了EDI的除盐率，并延长了树脂的使用寿命，节约了维修费用和运行成本;装置制作资金投入小、收效大，充分利用自有资源，做的节能降耗。
权利要求书
1.一种EDI水处理设备，其特征在于，包括EDI膜堆装置、反渗透清洗装置、除盐液箱、除盐水泵;所述反渗透清洗装置包括反渗透清洗水箱、反清洗过滤器;所述EDI膜堆装置具有产水出水门、浓水进水门、极水出水门以及浓水出水门、产水进水门;所述产水出水门通过一段可进出水的管路连接产水出水管路，所述产水出水管路连接至反渗透清洗水箱的入水管;所述浓水出水门通过浓水出水管连接至该反渗透清洗水箱的入水管，所述产水进水门连接可进出水的产水进水管，所述产水进水管连接该反渗透清洗水箱的入水管，所述反清洗过滤器的出水端通过反清洗水管连接至与所述产水出水门连接的可进出水的管路，所述浓水进水门、极水出水门分别经浓水进水管、可进出水的极水出水管连接所述反清洗水管，所述极水出水管通过极水出水支管连接与所述产水出水门连接的可进出水的管路;所述反清洗水管与所述产水进水管连接;所述除盐液箱连接除盐水泵，所述除盐水泵连接可向所述反渗透清洗水箱排入除盐水的除盐水管，所述除盐水管通过用水管连接至用水点装置。
2.如权利要求1所述EDI水处理设备，其特征在于，所述反清洗水管连接一反清洗水排出管。
3.如权利要求2所述EDI水处理设备，其特征在于，所述除盐水泵包括相并联设置的第一除盐水泵以及第二除盐水泵。
4.如权利要求3所述EDI水处理设备，其特征在于，所述除盐液箱连接除盐水泵的管路上设有循环泵以及进水压力表。
5.如权利要求1~4任一项所述EDI水处理设备，其特征在于，所述反清洗过滤器的出水口侧设有出水流量计。
说明书
一种EDI水处理设备
技术领域
本实用新型属于水处理设备技术领域，具体涉及一种EDI水处理设备。
背景技术
目前的水处理设备EDI装置在使用长时间后，经常会出现进水压力增大，淡水产出量减少，淡水电导增大的情况，严重影响锅炉供水水质，影响蒸汽品质，进而影响锅炉、汽机运行安全。如长期运行下去将损坏EDI设备内部模块，同时也会造成制水量下降，设备运行增长等情况，相对减少了EDI设备的使用年限。
通过技术分析和论证，上述原因是由于工作时间的累积，EDI的浓水室内容易产生硬度或金属结垢，并在离子交换树脂上形成污垢，导致其除盐率等下降，鉴于这种情况，必须有针对性进行技术改革。
实用新型内容
本实用新型的目的在于解决上述的技术问题而提供一种EDI水处理设备。
为实现上述目的，本实用新型采用如下技术方案：

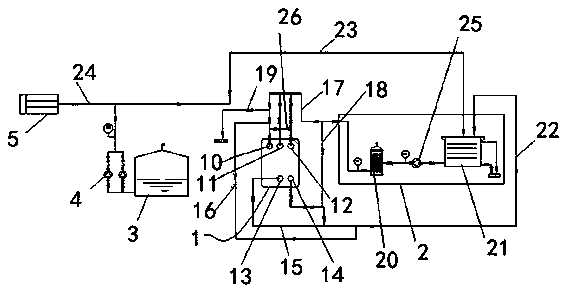

一种EDI水处理设备，包括EDI膜堆装置、反渗透清洗装置、除盐液箱、除盐水泵;所述反渗透清洗装置包括反渗透清洗水箱、反清洗过滤器;所述EDI膜堆装置具有产水出水门、浓水进水门、极水出水门以及浓水出水门、产水进水门;所述产水出水门通过一段可进出水的管路连接产水出水管路，所述产水出水管路连接至反渗透清洗水箱的入水管;所述浓水出水门通过浓水出水管连接至该反渗透清洗水箱的入水管，所述产水进水门连接可进出水的产水进水管，所述产水进水管连接该反渗透清洗水箱的入水管，所述反清洗过滤器的出水端通过反清洗水管连接至与所述产水出水门连接的可进出水的管路，所述浓水进水门、极水出水门分别经浓水进水管、可进出水的极水出水管连接所述反清洗水管，所述极水出水管通过极水出水支管连接与所述产水出水门连接的可进出水的管路;所述反清洗水管与所述产水进水管连接;所述除盐液箱连接除盐水泵，所述除盐水泵连接可向所述反渗透清洗水箱排入除盐水的除盐水管，所述除盐水管通过用水管连接至用水点装置。
所述反清洗水管连接一反清洗水排出管。
所述除盐水泵包括相并联设置的第一除盐水泵以及第二除盐水泵。
所述除盐液箱连接除盐水泵的管路上设有循环泵以及进水压力表。
所述反清洗过滤器的出水口侧设有出水流量计。
本实用新型通过在原有设备的基础上，通过管道的改造即完成了对EDI浓水室、极水室和产水室的清洗工作，减少了浓水室内的结垢和树脂的污垢，保证了EDI的除盐率，并延长了树脂的使用寿命，节约了维修费用和运行成本;装置制作资金投入小、收效大，充分利用自有资源，做的节能降耗。
